[空气动力学计算] 无线电控制物体的空气动力学模拟？ FreeCAD CFDoF教程【终于让它运行起来】

CFDoF这次补充了

由于论坛正在运营，最新信息可在下方查阅

开发信息
漏洞报告
通用计算流体力学（CFD）工作台的进展：CfdWorkbench——一个南非团队似乎创造了类似的东西
这是OpenSIM教程的分支版本……
这是OpenFOAM的延续。最后，让我们来看看它是如何运作的（哈哈）。
开源的东西有各种依赖，所以我一直关注开发过程，偷听讨论，我想这就是它的全部内容吧？除非你想象那个，否则你无法动弹。
所以……这次有各种教程…… 每个版本和内容都不同，所以我不知道该怎么办，所以可以试着看各种教程……
让我们开始开放CAE吧！入门版：开放CAE学习会@关西晨间工作坊系列
OpenFOAM.org 用户指南
使用FreeCAD创建OpenFOAM模型
你需要先制作CAD图纸，然后切割网格，运行OpenFOAM，并在Paraview中查看——这是一个完整的过程。
但教程里还是不行（笑）。
它应该按照OpenSim上的肘部教程来运行吗？我试了一下。
我想知道那是什么？我在想Tensorflow和其他软件是不是因为我不太好安装？
[物体识别]如何在Windows上本地运行Tensorflow的对象检测API：远程控制自动驾驶
更像是我直接去做，收集各种信息，然后自己完成，但因为需要时间，如果有懂行的人了解我会很高兴（笑）。
首先，用FreeCAD其实很难做出很好的模型（笑）。
所以，我保持模型本身非常简单。
我自己的风格教程
首先是FreeCAD

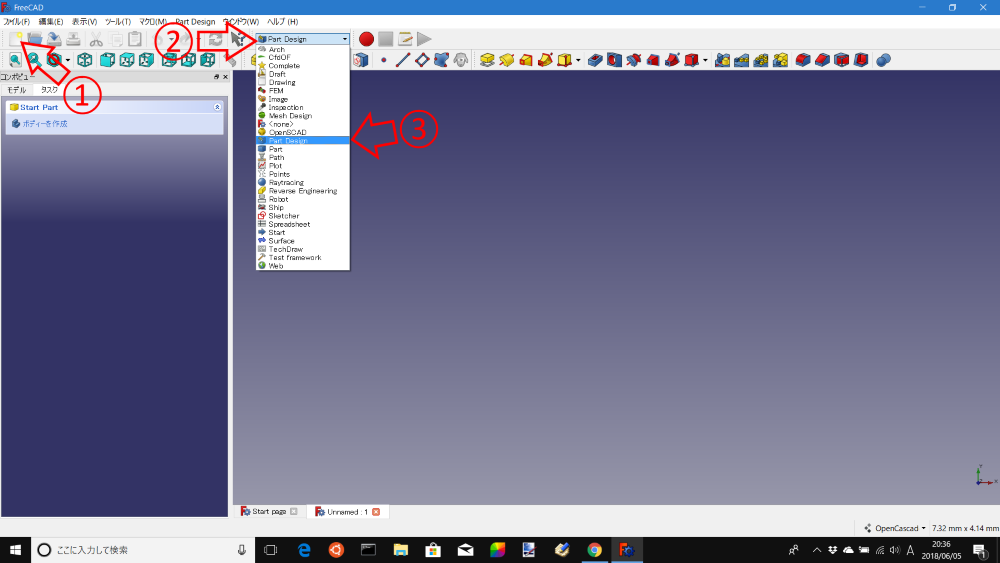

启动FreeCAD，选择新文件WorkBench，然后选择“零件设计”。

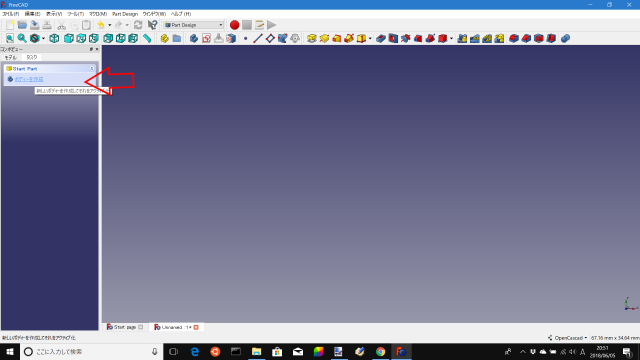

在模型任务中，点击“Body Creation”，然后点击“草图创建”

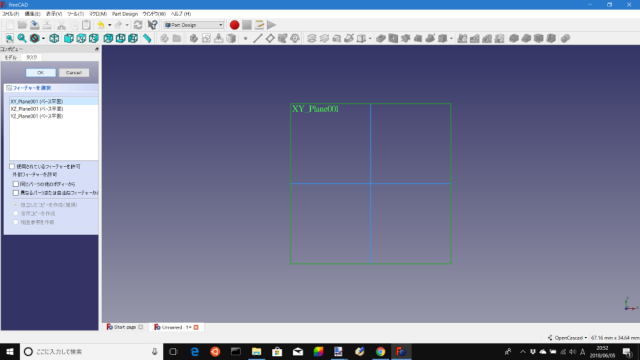

指定XY平面并按确定

对于这些任务，大多数都需要按照FreeCAD的教程操作。
这种用法很容易理解。
http://blog.livedoor.jp/blackcode/archives/FreeCAD-tutorial-for-beginners.html

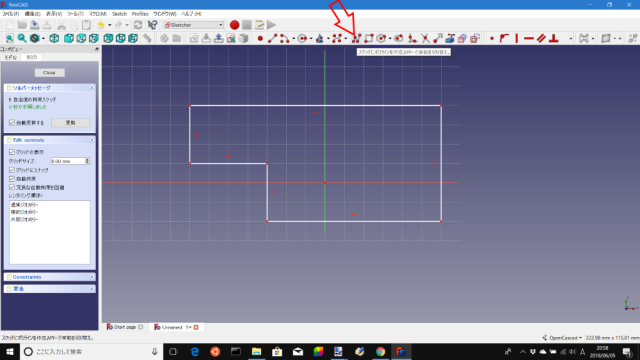

所以…… 用PolyLine画一个大致的示意图。

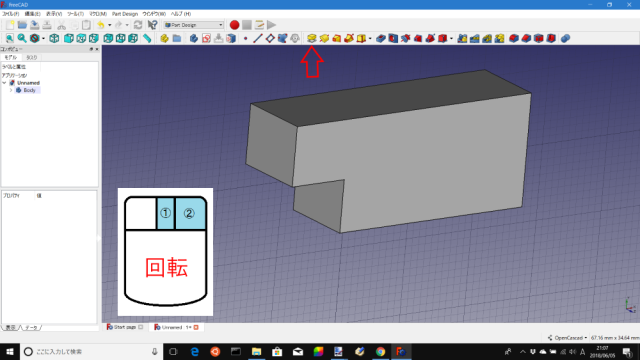

用这个把它推出来，塑造成三维形状。组合视图中会出现数字等，但你是随机输入的。然后，当你旋转形状时，得到的是下面这幅这样的图纸。旋转时，按住鼠标的中心和右侧，操作形状来旋转它们。
最后，是时候为OpenFOAM设定条件了

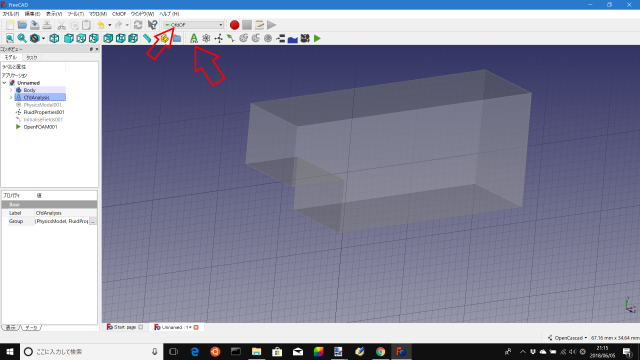

将工作台模式切换为CFDoF，点击标注为A的分析容器。接下来，我们决定计算条件等。

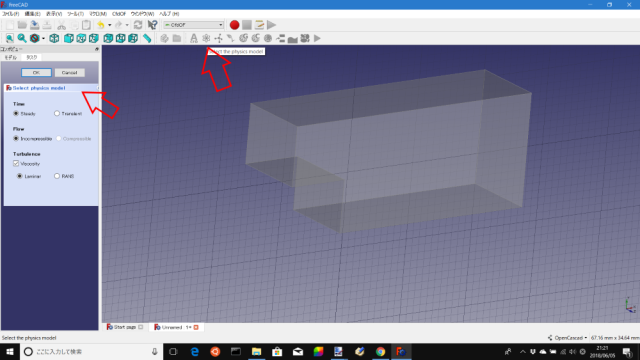

然后，选择一个实体模型。后来因为我无法计算，只能从稳转换成Trangent。不知为何，Steady无法算出这些数字。点击确定，然后

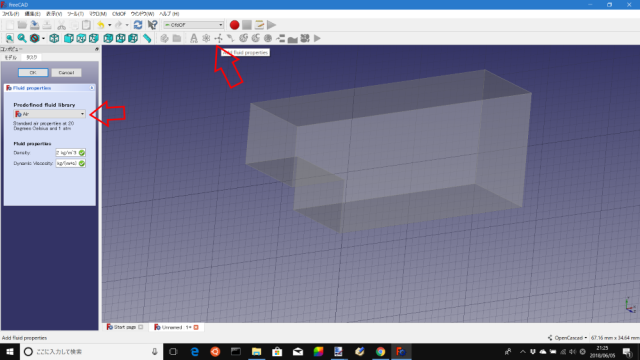

接下来，点击流体属性，选择空气。看起来你可以选择汽油、海水或水。
关闭网格

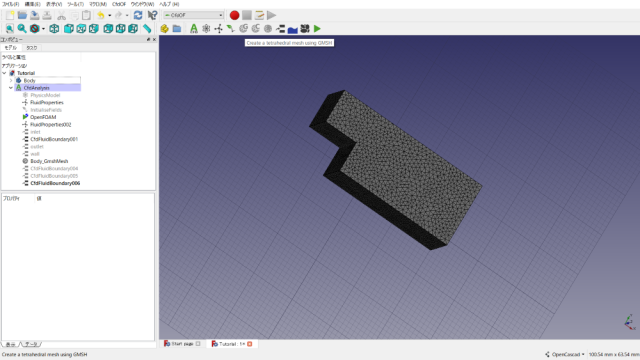

剪开网格。我试过用GMESH的那个。你只需输入最大值即可。

看起来网格切割方式相对同步，但计算更宽面积时，你可能只在角落或其他小块处切割网格。
包含边界条件

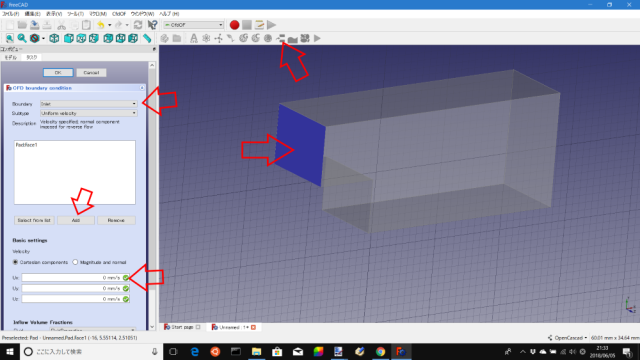

首先，点击上方的“创建流体边界”图标，从图纸中选择一个面，然后按添加。然后，作为一个入口，你输入数字。

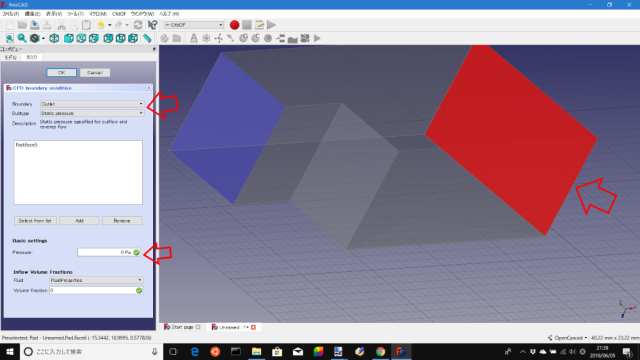

现在，是时候让空气走出来了。旋转模型，将相反侧设为出口，并设置为O大气。这导致空气从蓝色进入，从红色方向排出。其他表面用墙面。

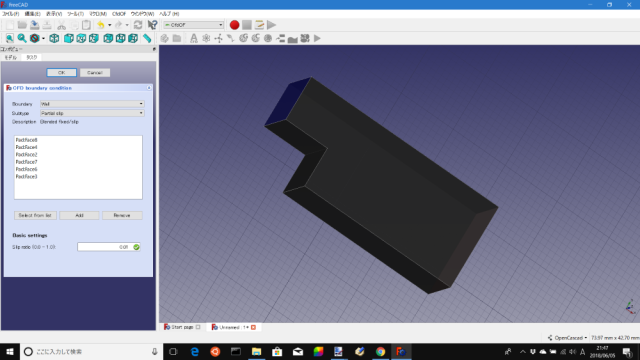

我正在尝试做一面叫做“部分滑移”的墙，带有一点摩擦力…… 既然是教程，似乎什么方法都行（笑）。
运行OpenFOAM

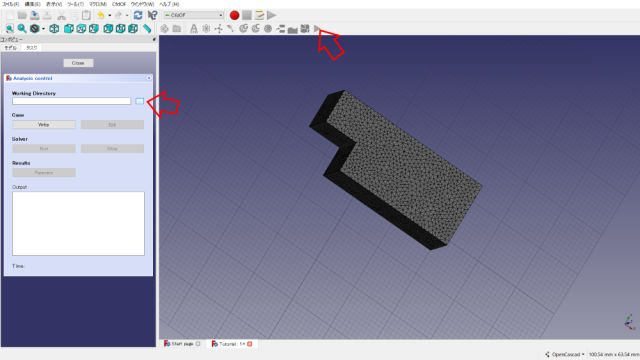

现在，让我们终于让OpenFOAM运行起来。在此之前，导出OpenFOAM文件。如果导出目录包含日文，会出现错误。请选择不含日语的目录。

然后，按下求解者的RUN。

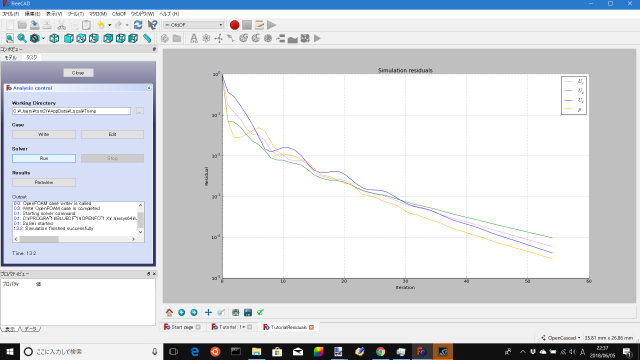

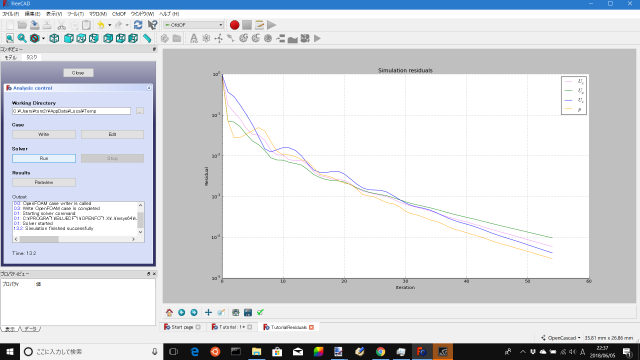

计算后，依次绘制此类图表。 Ux、Uy 和 Uz 代表流速，p 代表压力。接下来，按Paraview。
在Paraview中查看计算结果

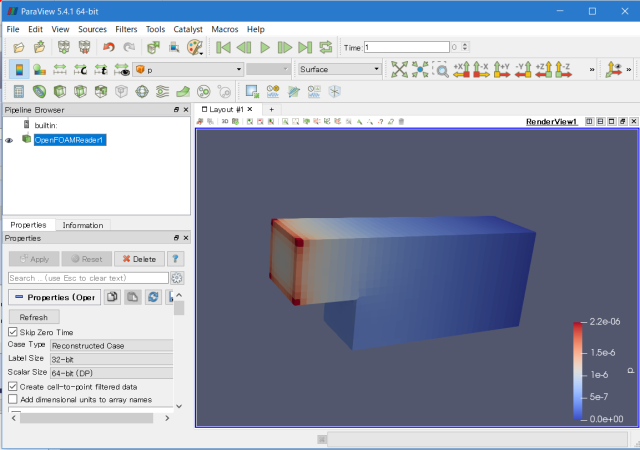

我转动它，根据计算结果来检测压力。你能感觉到入口处的压力增加吗？

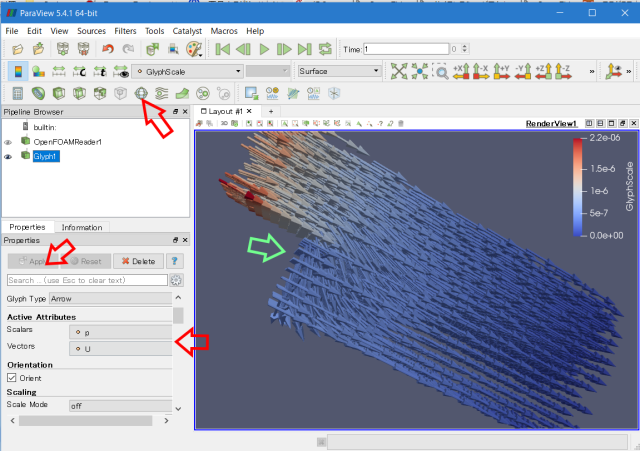

让我们来看看流程。选择 glypy 图标，将标量设置为 p，向量设置为 U，然后按应用。压力用颜色表示，流量用流线表示。
如果是水，流动会更复杂，但因为空气缓慢，情况就是这样。
Paraview的教程或使用内容在下面，而且似乎还有日文版本。
https://www.paraview.org/Wiki/The_ParaView_Tutorial#Translations
ParaView 教程版本 4.2 的日文翻译
有关如何使用 OpenFOAM 及类似日语术语的更多详情，请参见此处。
http://ocbkansai-wiki.jpn.org/index.php?title=%E3%83%A1%E3%82%A4%E3%83%B3%E3%83%9A%E3%83%BC%E3%82%B8
另外，看看这些资料也可能有帮助。
一系列模拟
目前，我先从模拟形状开始，想知道它会如何运作。我完成了整个过程，直到看到的那个角度。
说到模拟，我倾向于认为如果我能计算出来，那就是正确的…… 如果你试图结合实验，可能仍然会很难。在空气中，哪种求解器最适合压缩流、非压缩流或湍流流？也有类似的情况。
但目前，我能够完成整个流体计算过程。
用这个进行虚拟风洞实验…… 看起来还需要更长时间。
我在想提示是不是 autoRefineMesh？毕竟，制作模型很麻烦，正确计算依然很难（笑）。但汽车CAD模型实在太多了，对吧。
