FC参数化模型中表格参数格式约定

使用的link版：
即，模型是用这个版本生成的。
其他版本未测试。
FC模型中的表格要求：
对于系列的产品，例如法兰，不同直径对应一组数据，为了在表格中改动一个参数，比如直径，其余参数跟随改动，用到configuration table功能，但是这个只支持横向表格布置，即，像法兰标准中的表格那样，一行代表一个直径的参数。那么对于FC中的参数表，也要这样编排，才能使用configuration table功能。
参数列向排列，则显得参数表更加紧凑，希望configuration table早点支持列向。

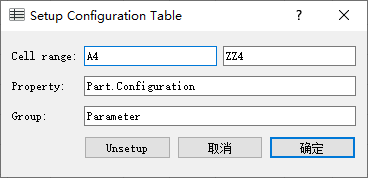

规定第5行作为选定数据，即configuration table设置的范围是A5~ZZ5，这样，引用的数据都放在了第5行，程序解析第4行里的数据，最后遇到*标志结束。自定义参数放到最后一行。

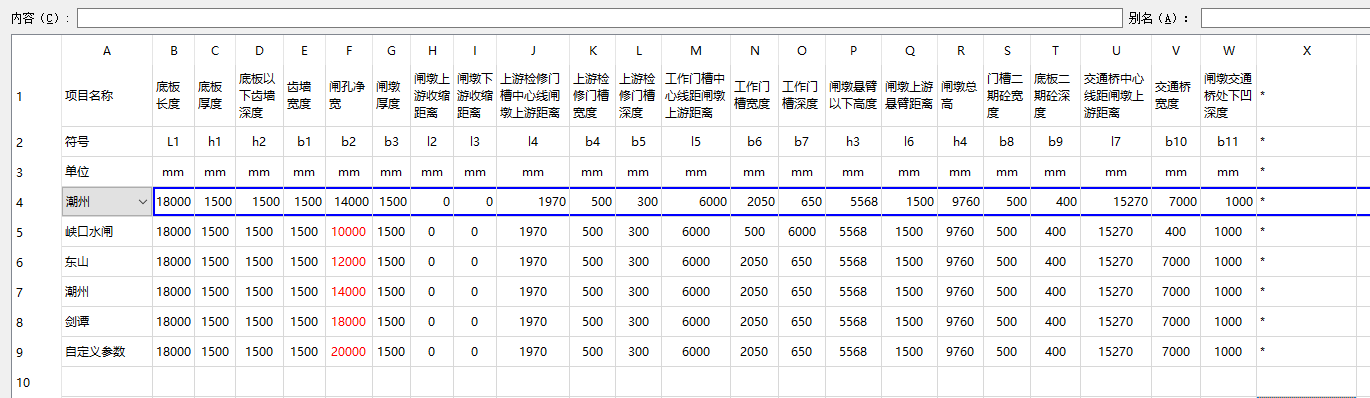

XX A B C D E F G H I J K L M N O P Q R S T U V W
1 项目名称 底板长度 底板厚度 底板以下齿墙深度 齿墙宽度 闸孔净宽 闸墩厚度 闸墩上游收缩距离 闸墩下游收缩距离 上游检修门槽中心线闸墩上游距离 上游检修门槽宽度 上游检修门槽深度 工作门槽中心线距闸墩上游距离 工作门槽宽度 工作门槽深度 闸墩悬臂以下高度 闸墩上游悬臂距离 闸墩总高 门槽二期砼宽度 底板二期砼深度 交通桥中心线距闸墩上游距离 交通桥宽度 闸墩交通桥处下凹深度
2 符号 L1 h1 h2 b1 b2 b3 l2 l3 l4 b4 b5 l5 b6 b7 h3 l6 h4 b8 b9 l7 b10 b11
3 单位 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
4 备注
5 潮州 =.B7 =.C7 =.D7 =.E7 =.F7 =.G7 =.H7 =.I7 =.J7 =.K7 =.L7 =.M7 =.N7 =.O7 =.P7 =.Q7 =.R7 =.S7 =.T7 =.U7 =.V7 =.W7
6 峡口水闸 18000 1500 1500 1500 10000 1500 0 0 =1720 +250 500 300 6000 500 6000 5568 1500 9760 500 400 15270 400 1000
7 东山 18000 1500 1500 1500 12000 1500 0 0 =1720 + 250 500 300 6000 2050 650 5568 1500 9760 500 400 15270 7000 1000
8 潮州 18000 1500 1500 1500 14000 1500 0 0 =1720 + 250 500 300 6000 2050 650 5568 1500 9760 500 400 15270 7000 1000
9 剑谭 18000 1500 1500 1500 18000 1500 0 0 =1720 + 250 500 300 6000 2050 650 5568 1500 9760 500 400 15270 7000 1000

命令行使用方法

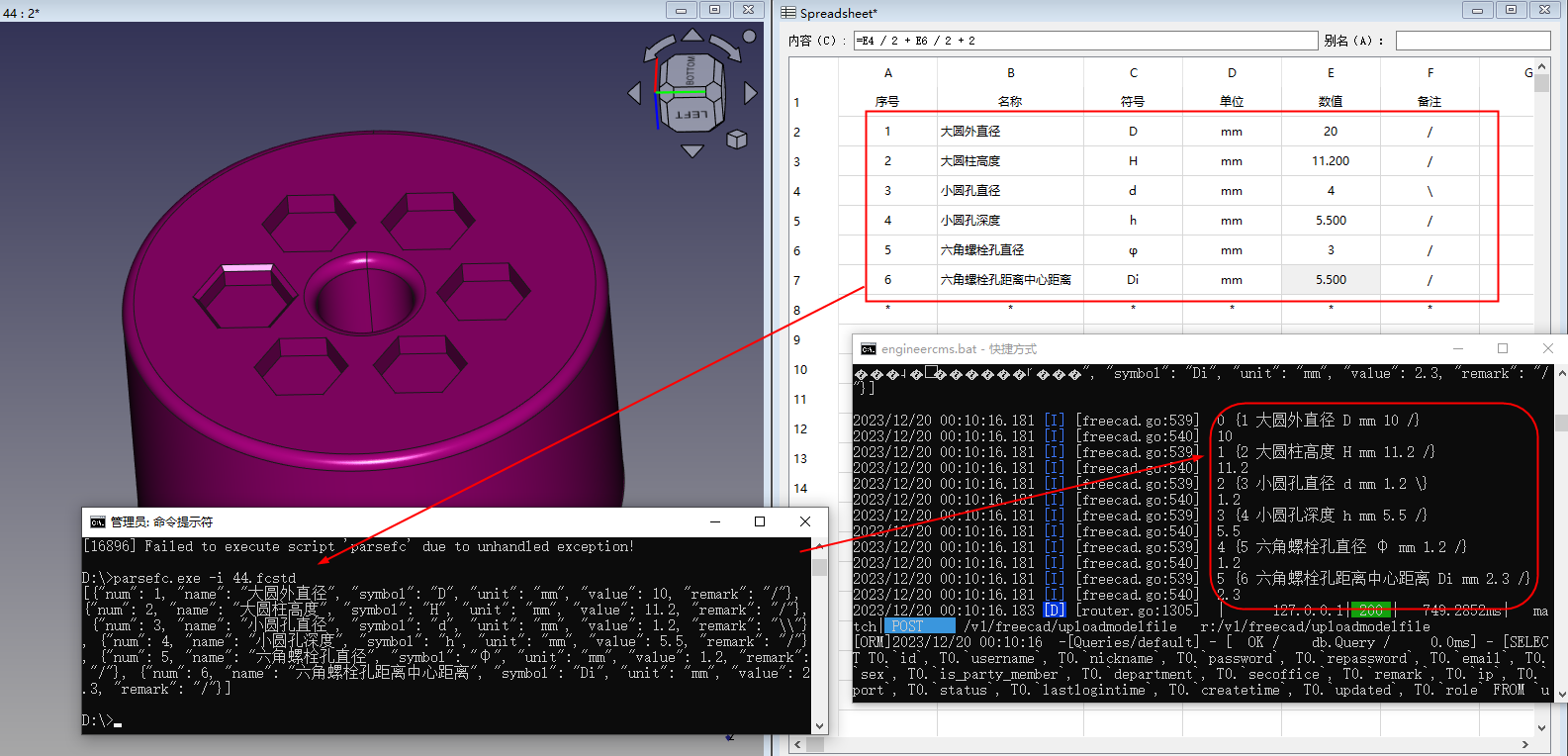

用python解析fc模型，将代码编译成exe，再用go调用exe，取得返回值（json格式），在go中将json解析成结构体数组。

golang调用方法

// 定义结构体，将调用python命令行工具后返回值的json格式解析成结构体数组
type ParseFC struct {
    Num    int     `json:"num"`
    Name   string  `json:"name"`
    Symbol string  `json:"symbol"`
    Unit   string  `json:"unit"`
    Value  float64 `json:"value"`
    Remark string  `json:"remark"`
}
略……

作者：秦晓川  创建时间：2023-12-20 00:09
最后编辑：秦晓川  更新时间：2024-11-14 14:45
