在装配中实现数量变化的参数化,利用A4工作台中的阵列功能。
比如桥梁,中间的梁都是一样的,左边和右边的梁是不一样的。厂房、水闸、拦污栅等,也是如此,装配的时候,中间相同的就可以用阵列来完成参数化了,两侧的再装配不一样的。
升级A4插件
首先要用最新的A4哦。因为电脑如果安装过旧版,这些工作台就不怎么变化,它们在安装位置: C:\Users\Administrator\AppData\Roaming\FreeCAD\Mod\A2plus

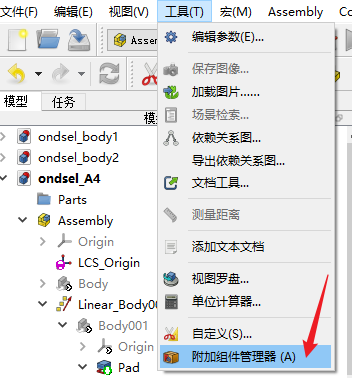

, 点击菜单 工具——附加组件管理器
点击这个A4进入后,再点右上方的 升级 按钮,等一会,下方的apply……按钮出现提示有几个可以升级,点这个按钮即可。
由于github经常无法登录,所以,可以等待可以连接的时刻升级。
也可以将zip包从git上下载下来,放到mod文件夹下,相当于手动升级。
实战组装阵列
假如已经在组装里导入了2个零件body001(立方体)和body002(六边形体)

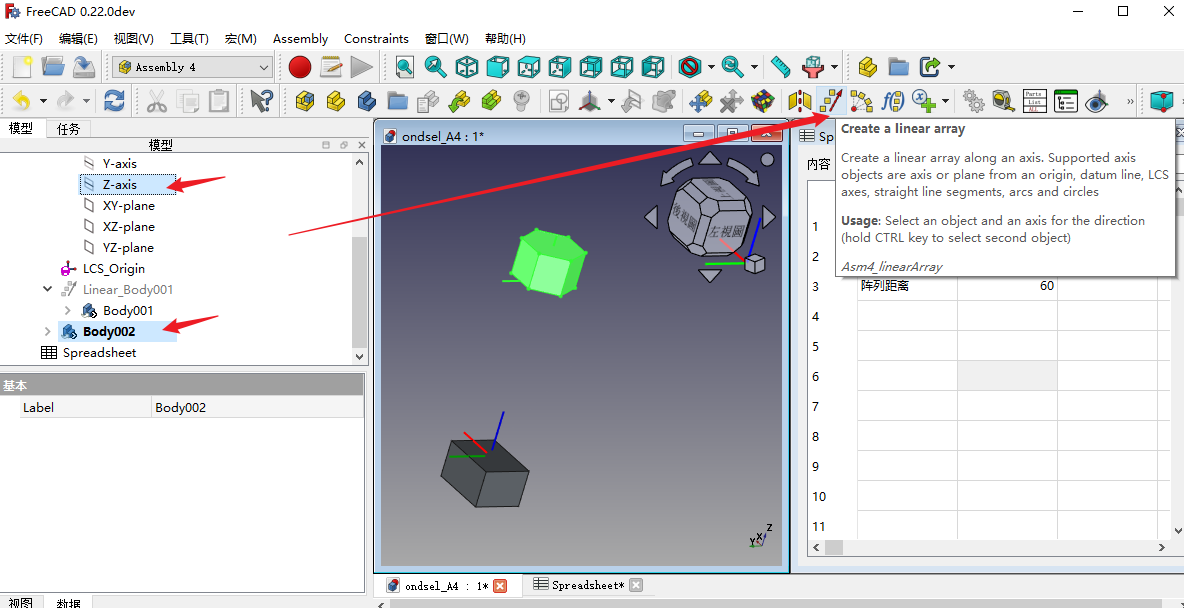

鼠标点选body001,按住ctrl键,再鼠标点选z-axis(下图选的是body002),此时,linear array按钮变得可用,点击即可。

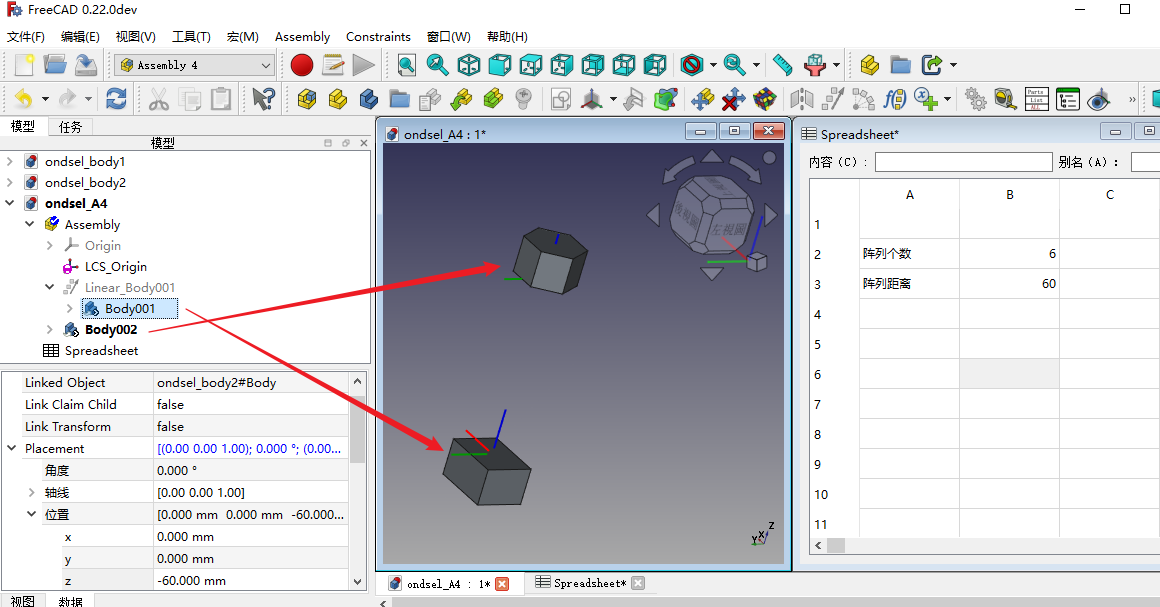

此时选中刚才生成的linear_body001,修改 数据面板里的count和linear step参数关联到表格单元格即可。如下图。
再将body002的位置参数化即可。其实是相对body001的局部坐标的距离。
