1 教程参考

官方入门教程
https://blog.freecad.org/2025/09/16/getting-started-with-fem/
官方有限元例子
https://wiki.freecad.org/FEM_Workbench
有限元网格——很多内容，强烈建议读一遍
https://wiki.freecad.org/FEM_Geometry_Preparation_and_Meshing
CalculiX（ccx）手册
https://www.dhondt.de/ccx_2.23.pdf
CalculiX（ccx）手册——网页版，可浏览器翻译
https://www.feacluster.com/CalculiX/ccx_2.18/doc/ccx/index.html
CalculiX（ccx）命令——网页版，可浏览器翻译
https://www.feacluster.com/CalculiX/cgx_2.18/doc/cgx/cgx.html
有限元软件Elmer
https://wiki.freecad.org/FEM_SolverElmer

fcVM用于对结构和土体进行坍塌分析——钢材工作台
https://forum.freecad.org/viewtopic.php?t=85474
fcsc结构混凝土简化分析的工作台
https://wiki.freecad.org/Analysis_of_reinforced_concrete_with_FEM
https://forum.freecad.org/viewtopic.php?t=88953
paraview中处理fem结果
https://wiki.freecad.org/Post-Processing_of_FEM_Results_with_Paraview

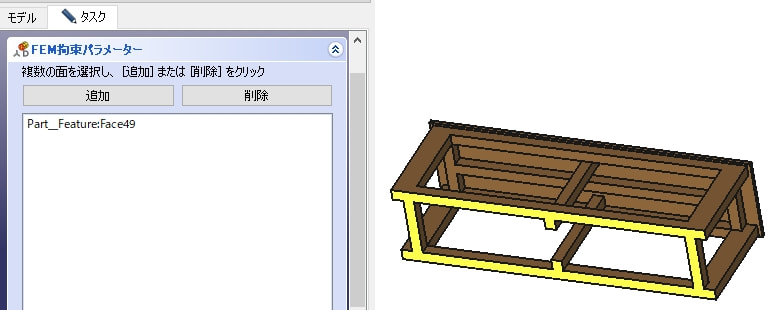

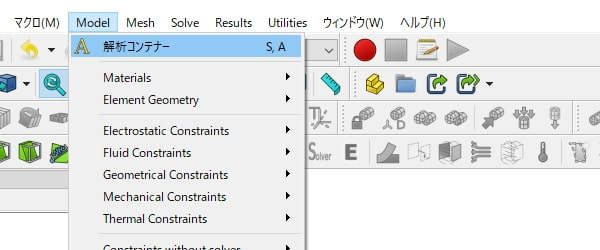

静力分析
https://garchiving.com/how-to-fem-analysis-with-freecad/
https://wiki.freecad.org/FEM_Concrete
流体模拟工作台
https://github.com/jaheyns/CfdOF

其他参考
https://docs.hpc.sjtu.edu.cn/app/engineeringscience/calculix.html

2 参数化有限元分析思路

参数化分析无非是不同项目（工程）对应的——模型几何会变化（参数化模型）——荷载会变化（参数化荷载表格）——荷载组合（多工况，按规范一般不会变：在建工况，完建工况，正常运行工况，检修工况，地震工况等）——多荷载步（未实现，目前只能通过修改文件来实现，见下文）
我们用表格参数来切换模型几何变化，再切换荷载数值，添加多个解算Analysis对应多个工况
重要：——模型几何尺寸变化后，分析前要重新划分网格——提前定义好点位坐标参数获取计算结果里的点位数据DataAtPoint，链接到另外一个新的表格里，再将应力换算成弯矩和轴力——这一些都可以提前设定好，后面使用者就是全自动的了。

参考（未实操）：
参数化 有限元分析工作台。基本上，它基于您的参数，创建 freecad 文件并分析生成，并在表格中显示所有结果
https://forum.freecad.org/viewtopic.php?t=71905

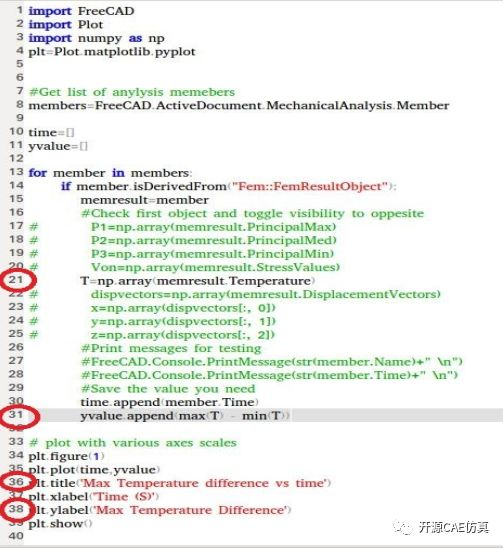

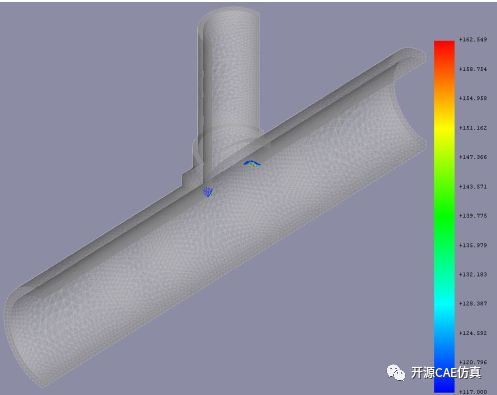

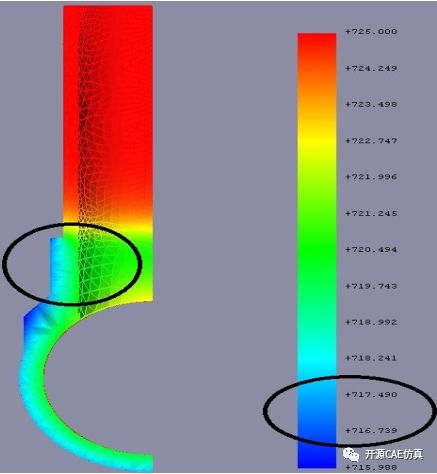

利用python进行有限元分析
https://wiki.freecad.org/FEM_Tutorial_Python
https://www.docin.com/p-4712346139.html

3 基础知识

3.1 矩形截面上应力“积分”成弯矩和轴力

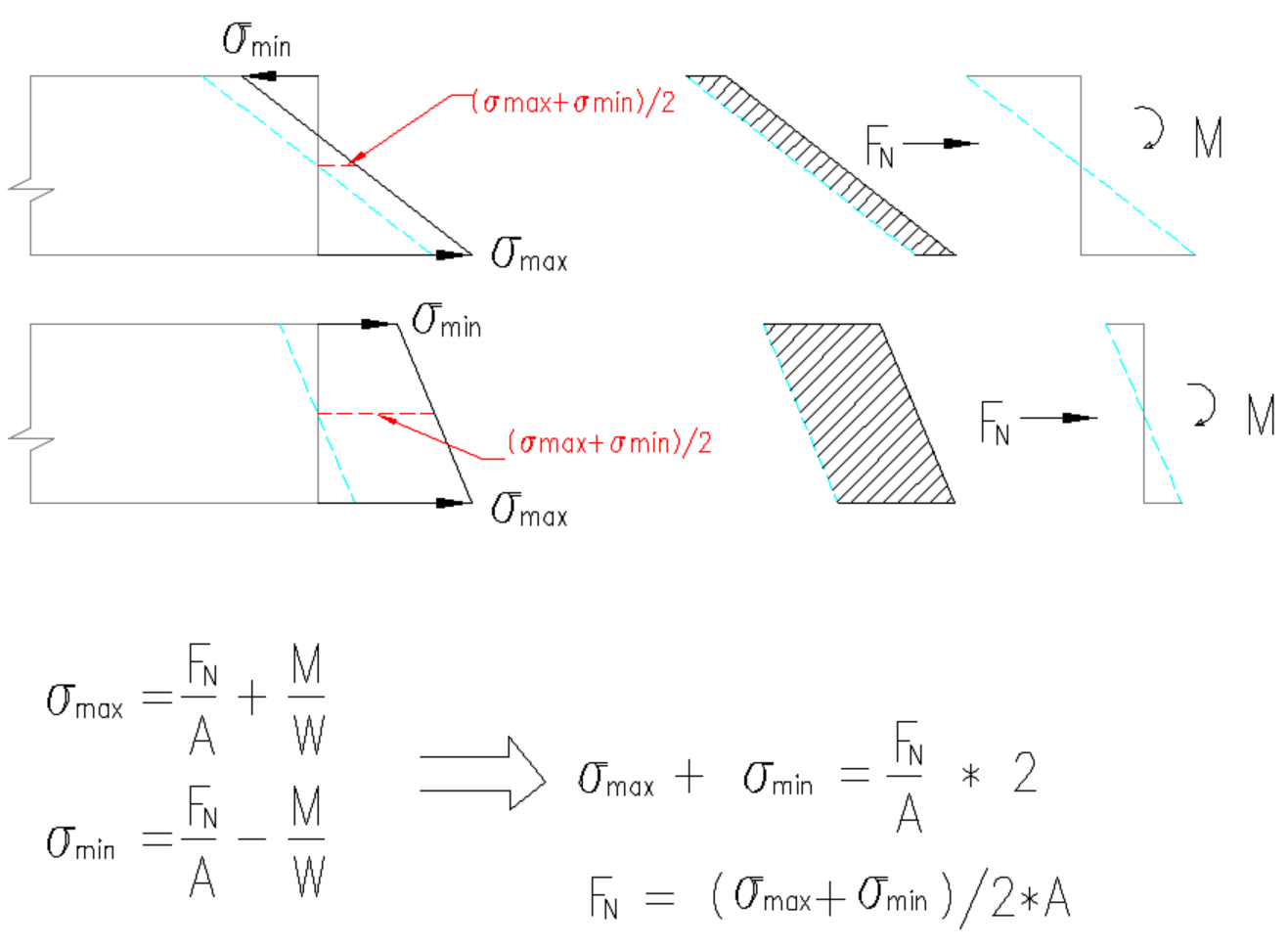

按矩形梁弯曲正应力公式

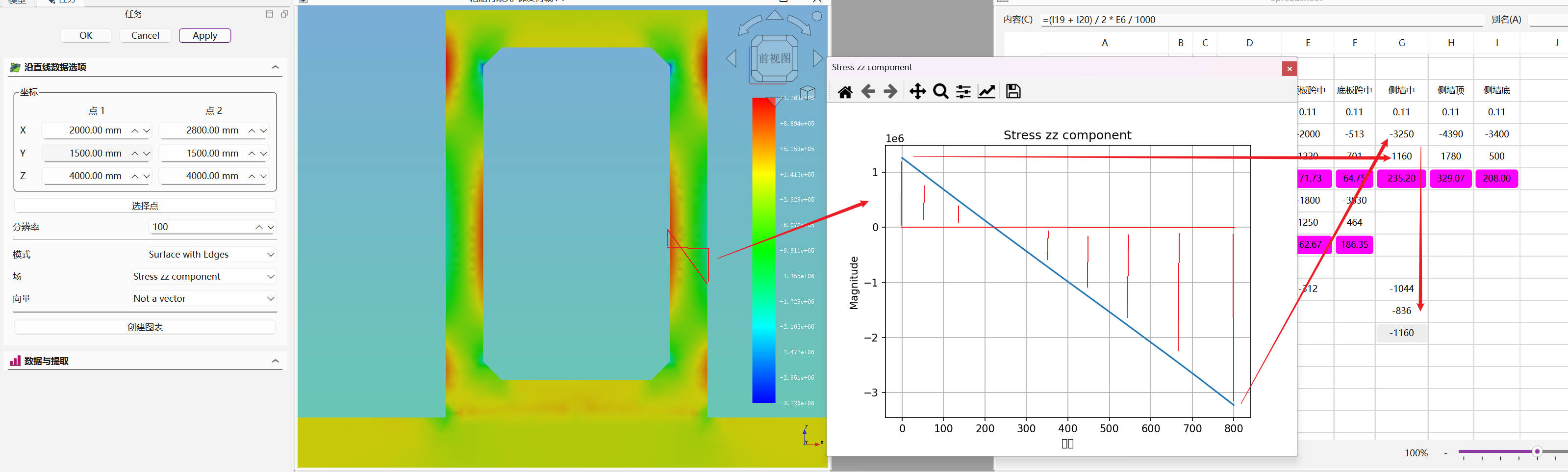

利用沿指定直线绘制场的值PostFilterDataAlongLine，得到截面上的应力曲线
https://wiki.freecad.org/FEM_PostFilterDataAlongLine

3.2 结果链接到表格里

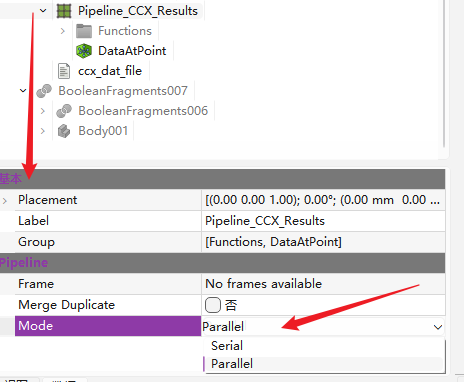

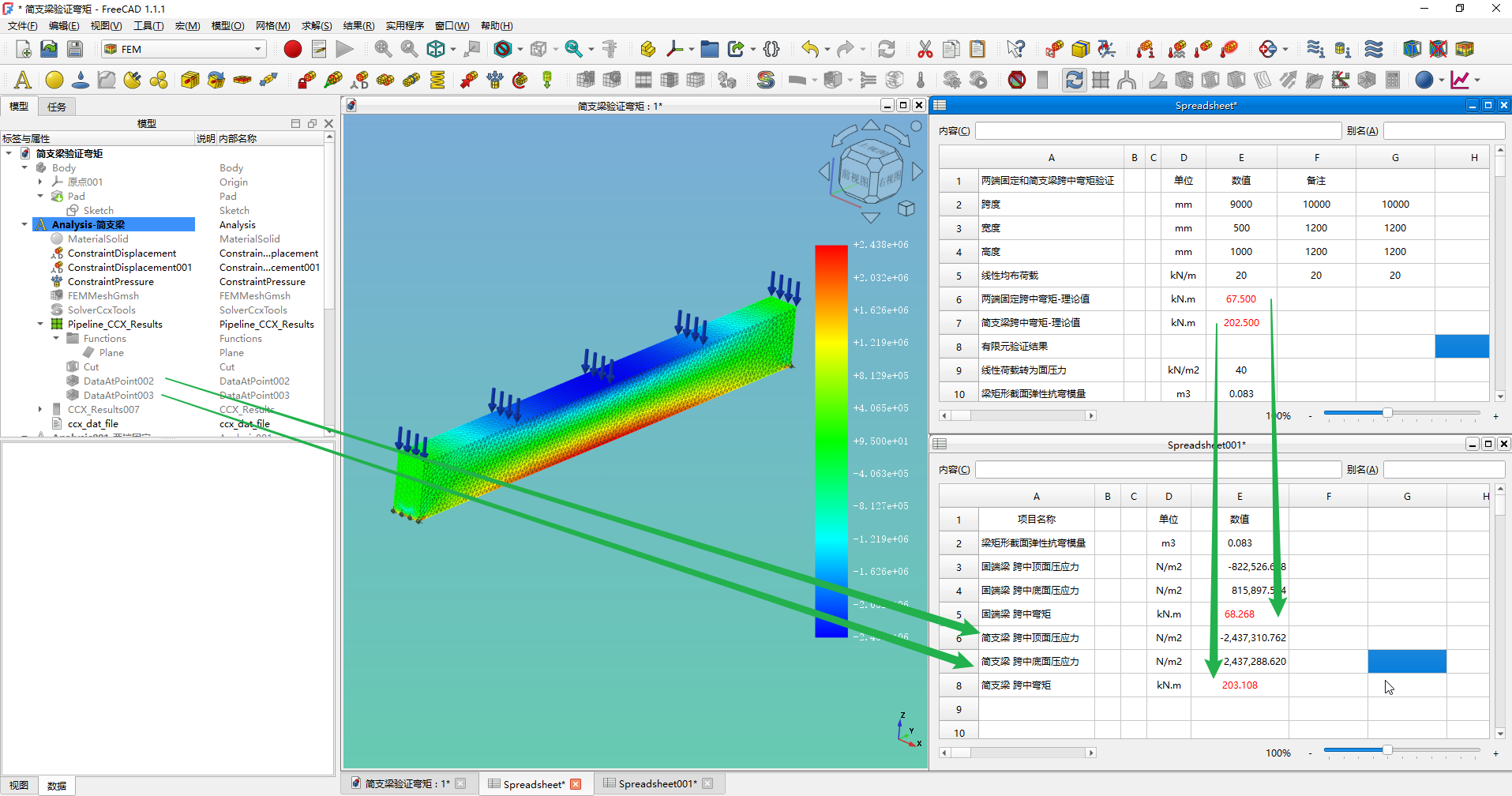

重要：首先要设置Pipeline_CCX_Results属性里的Mode为parallel，如下图，否则只有一个点能显示结果。

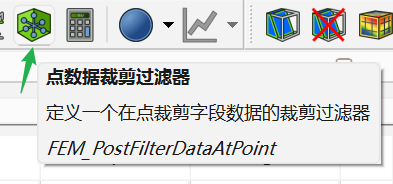

定义多个点数据剪裁过滤器DataAtPoint
它的属性里的Center定位，可以设置关联表格里的参数；它属性里的结果Point Data，又可以在另外新建表格里取得<<DataAtPoint>>.PointData[0]，这就实现完美闭环了：保证切换模型几何、荷载参数后，有限元结果自动在表格里对应变化。
注意，有限元结果表不要和几何参数一个表，如果我们在一个表中，会在定义DataAtPoin属性里的CenterXYZ坐标参数的时候，出现循环引用错误。

3.3 多工况

建立多个Analysis，每个Analysis里设置不同的荷载。

3.4 接触

https://wiki.freecad.org/FEM_ConstraintContact

3.5 局部网格细分

https://wiki.freecad.org/FEM_Shear_of_a_Composite_Block

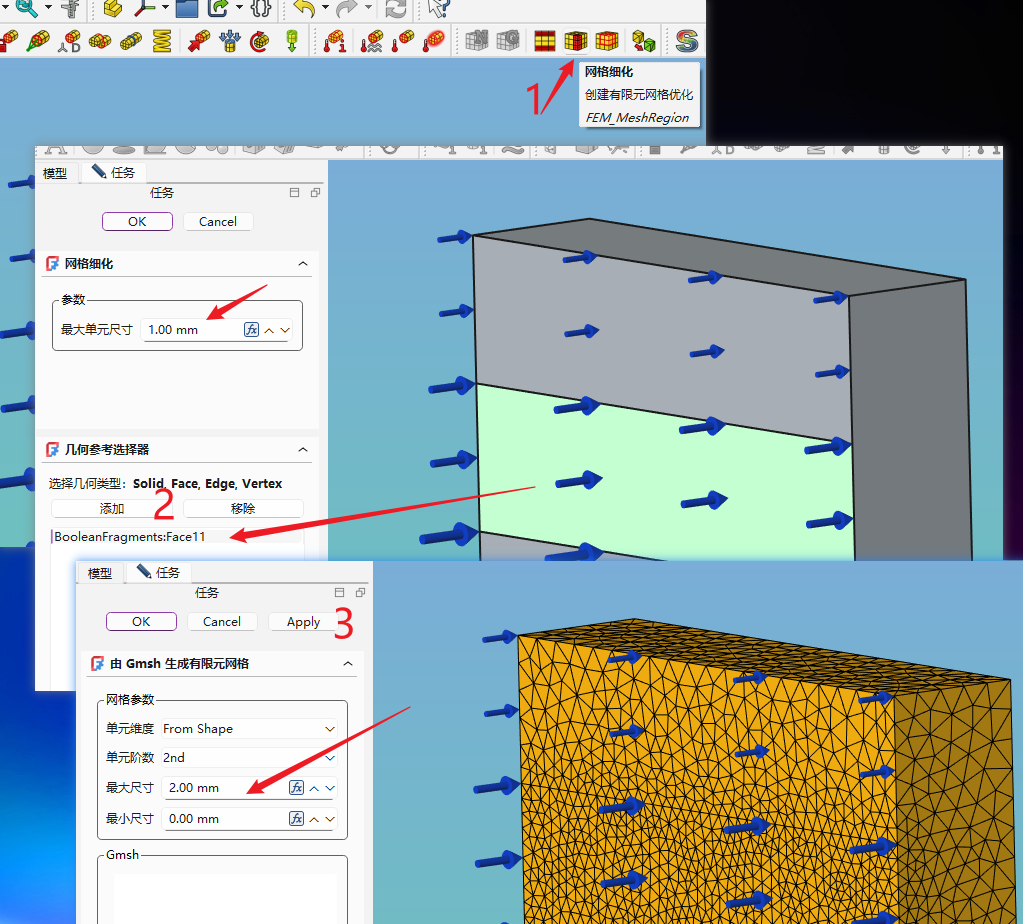

当你需要提高某些关键位置（比如孔洞周围）结果的准确性时，可以局部细化网格（FEM_MeshRegion命令）
注意，“主网格”里最小尺寸要填写“细化网格”数字，或比它小，否则这个局部细化就失效。

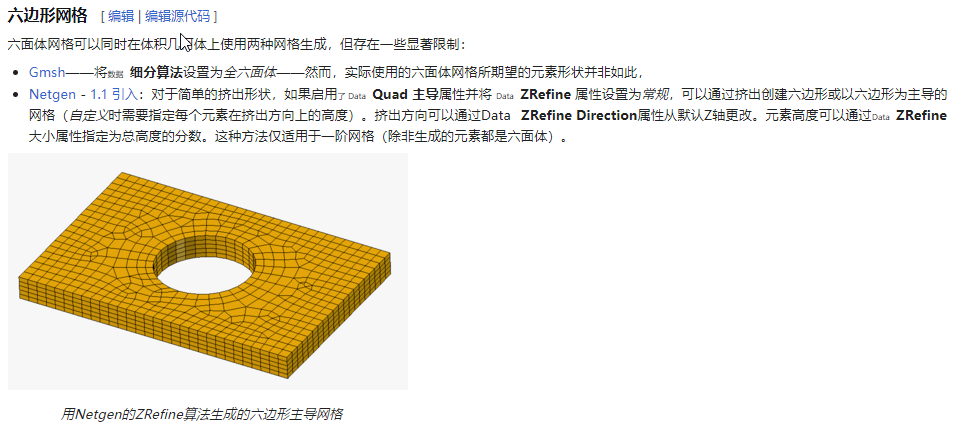

3.6 六面体网格

https://wiki.freecad.org/FEM_Geometry_Preparation_and_Meshing#Geometry_simplification

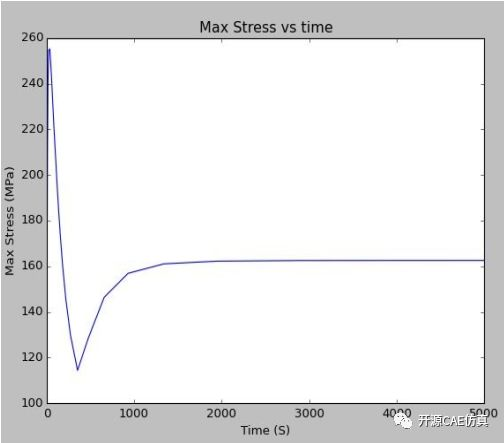

3.7 载荷步——多步分析Multistep analysis

ANSYS 2020的载荷加载过程涉及的概念有载荷步（Load Steps）、载荷子步（Load Substeps）、斜坡载荷（Ramped Loads）、阶跃载荷（Stepped Loads）、时间（Time）、时间步（Time Steps）、平衡迭代（Equilibrium Iteration）。这些概念是分析求解的基本组成部分，读者应注意在实践中加深理解，下面对这些概念进行简要介绍。

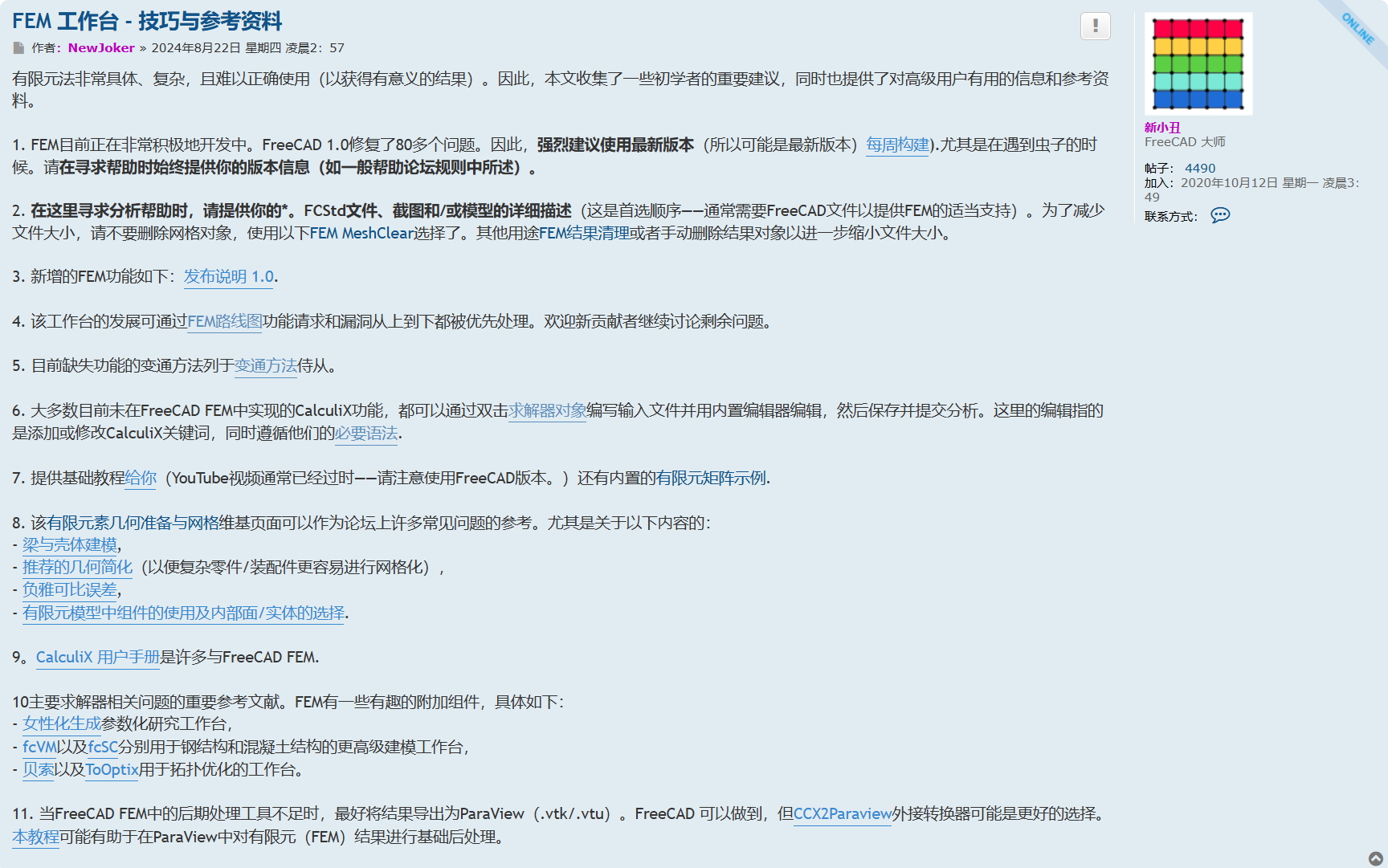

https://forum.freecad.org/viewtopic.php?t=89954

https://wiki.freecad.org/Workarounds

https://zhuanlan.zhihu.com/p/721830736
https://zhuanlan.zhihu.com/p/407083550
https://blog.csdn.net/weixin_47269399/article/details/126069203

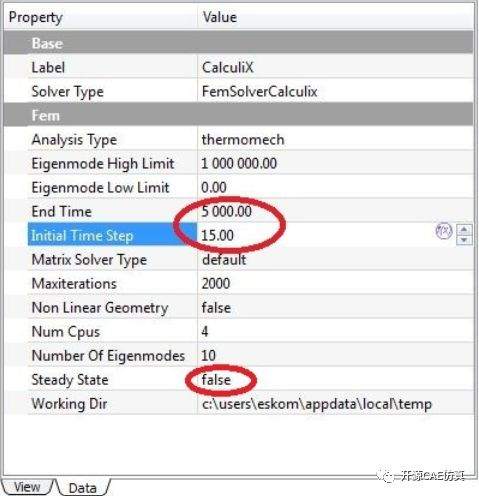

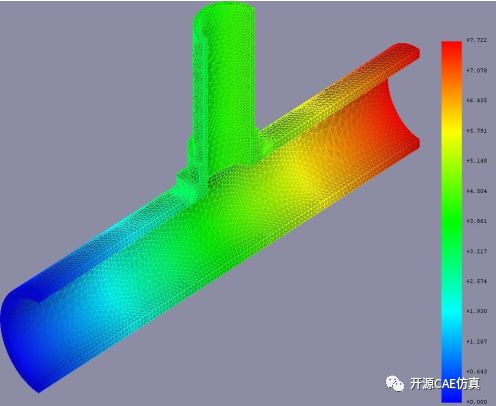

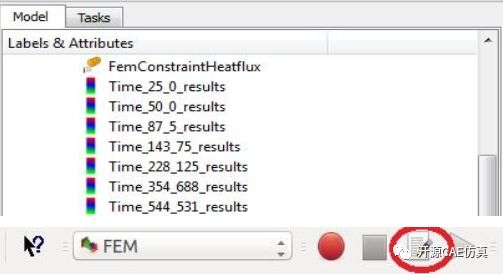

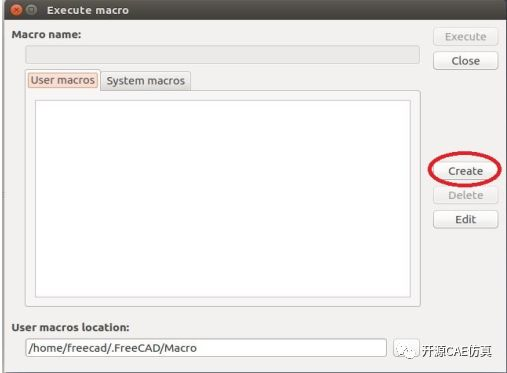

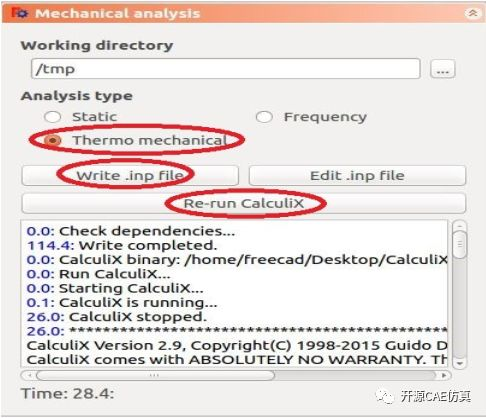

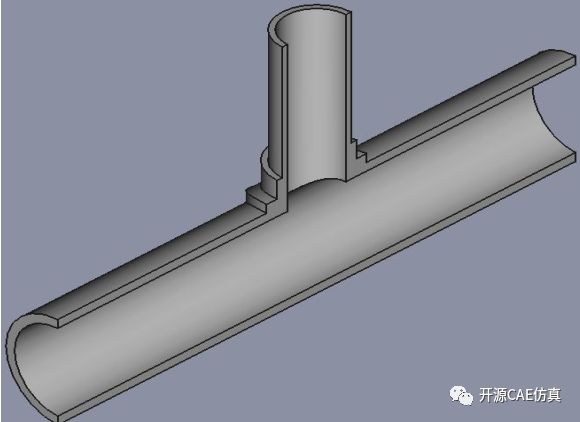

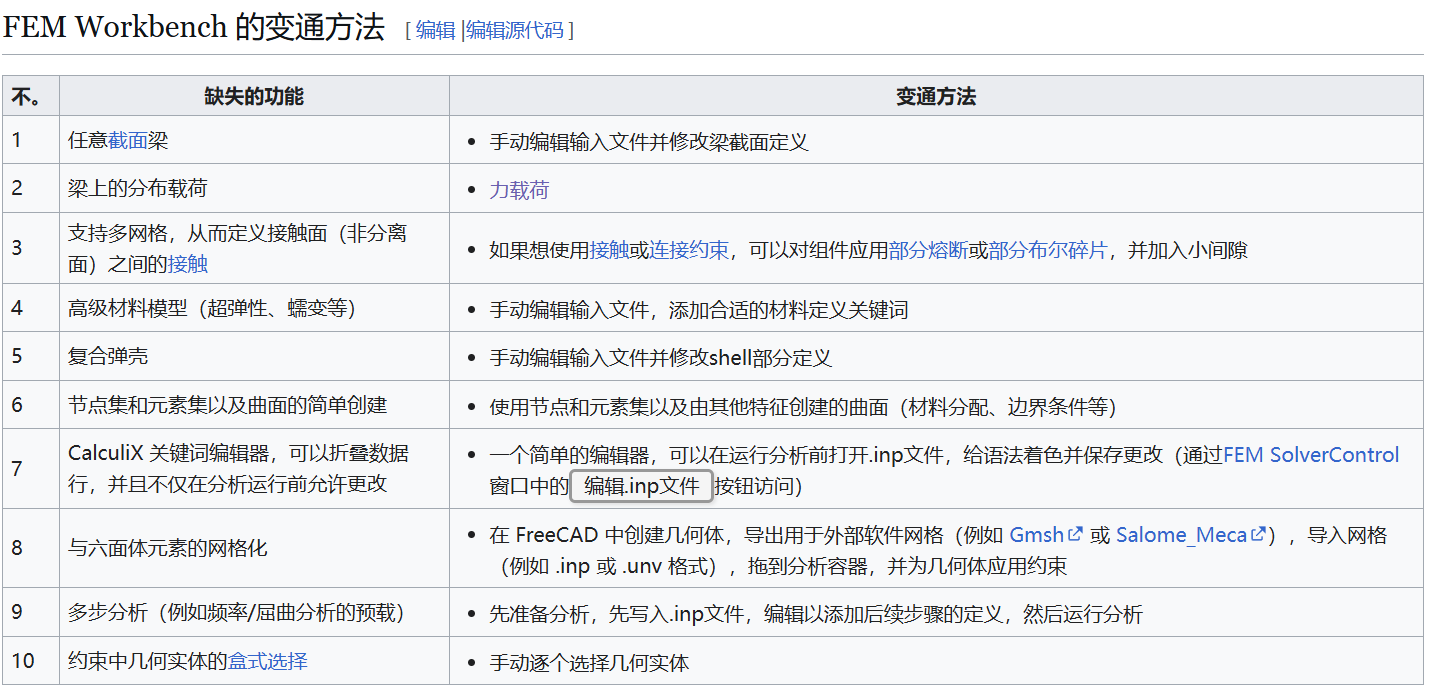

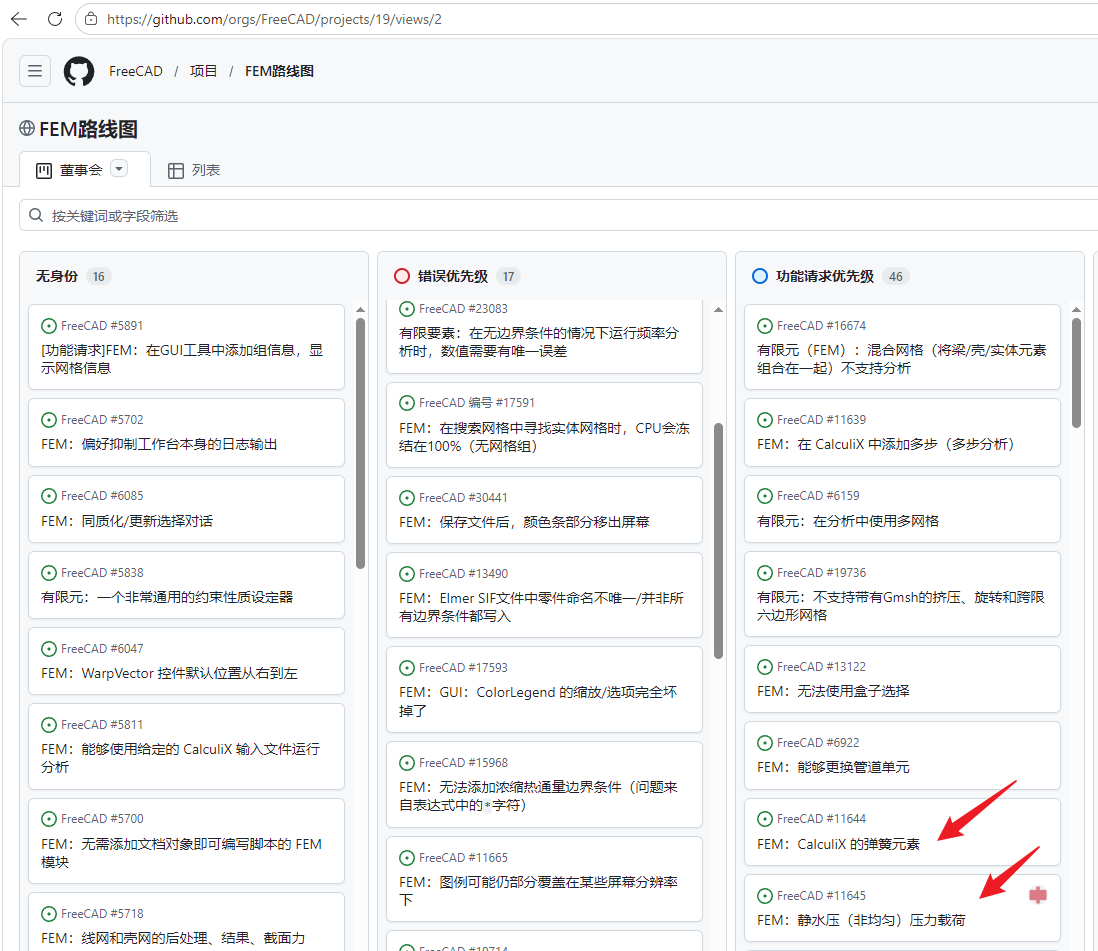

目前FEM开发线路图如下，可见弹簧支座以及梯度荷载都在开发中，梯度荷载已经有了原型，不知道什么时候可以合并到主线。

4 土木结构有限元实战

4.1 背景信息

目前freecad calculix不支持弹簧约束，也不支持面上施加梯度荷载
重要：前者采用双材料来解决：基础建一个实体模型(合适的弹模、泊松比来模拟地基），结构建一个实体模型，然后2个实体进行BoleanFragments连接（part工作台里），见下面实战步骤。为何要对体进行连接？因为材料是给单独的体赋，而网格是整体划分，必须要连接（或组合compound）才可以给整体划分网格，连接后才能保证共节点，compound组合后2个体还是分离的，适用于一些场景，比如金属零件间通过插销连接。

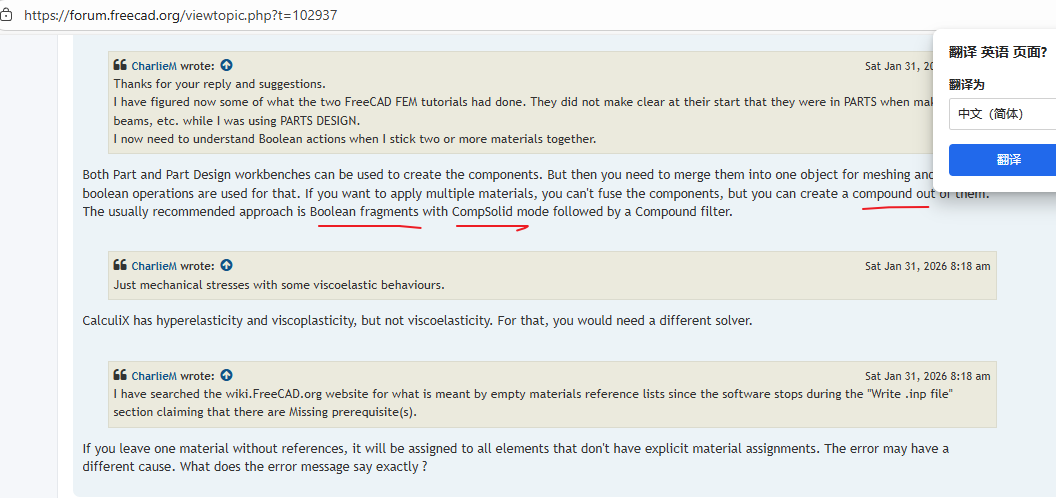

——“零件和零件设计工作台都可以用于创建组件。但你需要将它们合并到一个对象中进行网格化，而 Part 的布尔作则用于网格化。如果你想应用多种材料，不能融合这些成分，但可以用它们合成复合材料。通常推荐的方法是布尔片段搭配CompSolid模式，然后使用复合滤波器。”

弹簧支座功能在开发完善中。

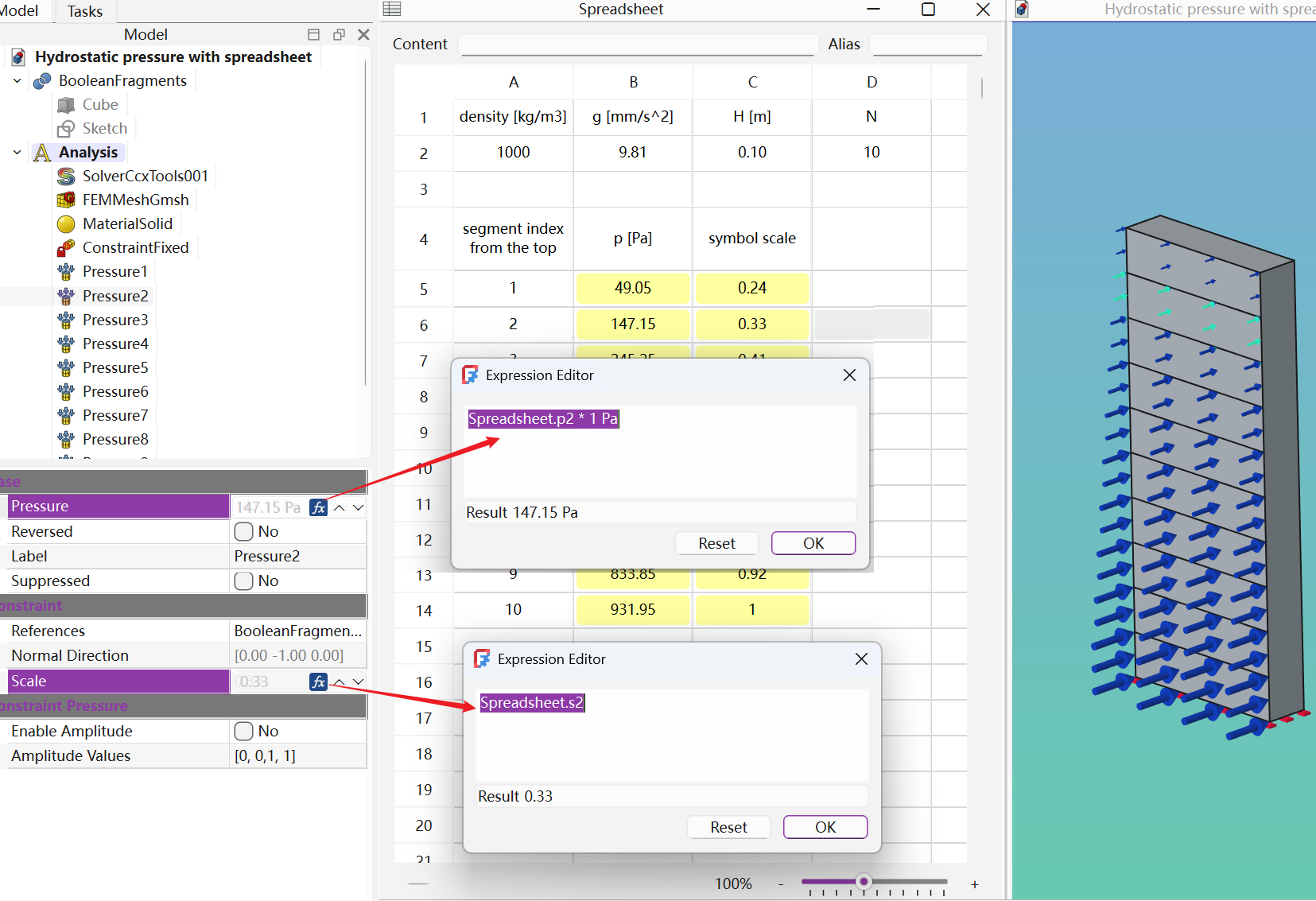

后者梯度荷载则采用分层分割的方式，上述链接里有案例。给每一层施加不同的荷载，荷载箭头符号的大小也顺便按比例配置，如下图所示，有些繁琐，但可以用过python代码循环解决。此功能在开发完善中。

4.2 第一步：

在partdesign里建立2个参数化body——略。

4.3 第二步：

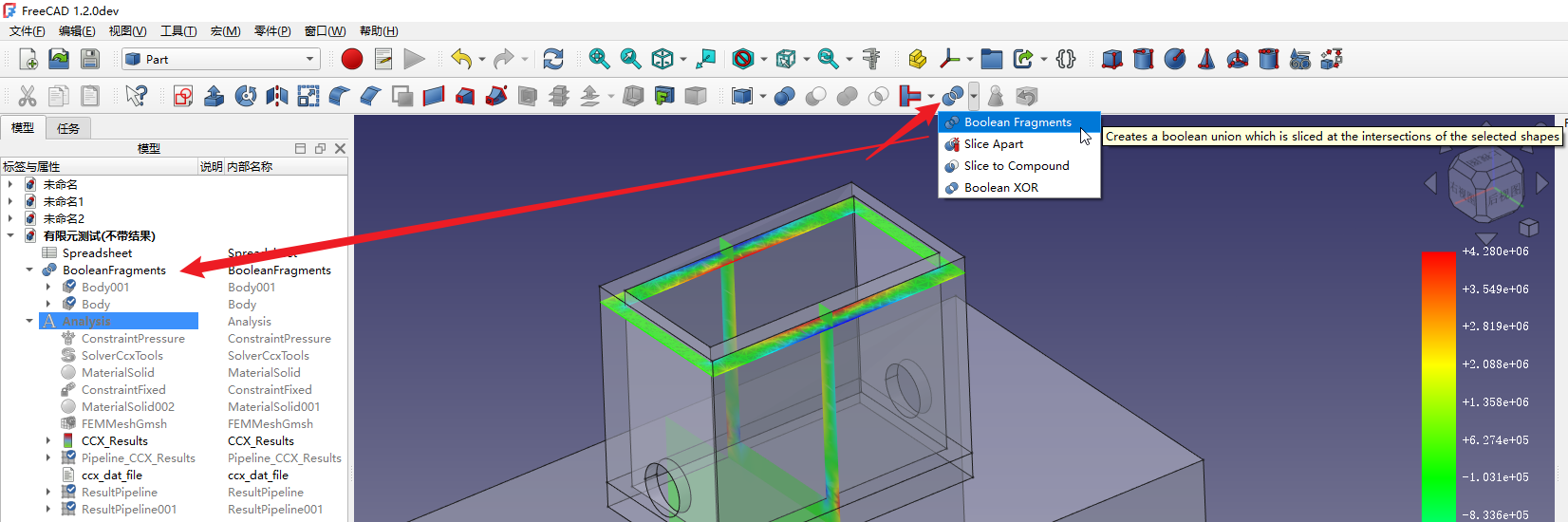

重要：切换到part工作台里，选中2个body，点击BoleanFragments按钮。具体原因见4.1 背景信息

4.4 第三步，新建有限元分析

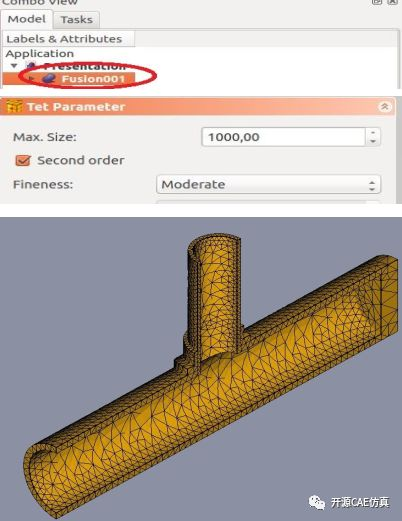

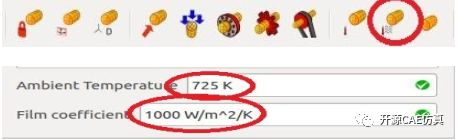

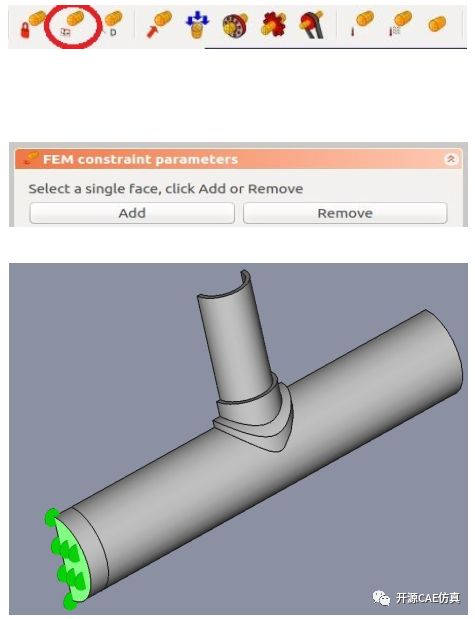

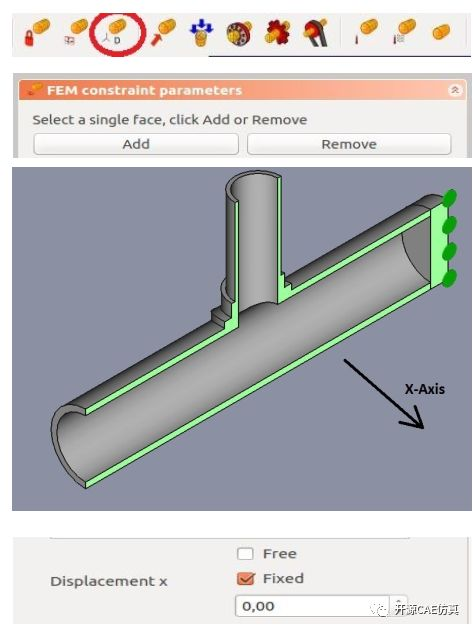

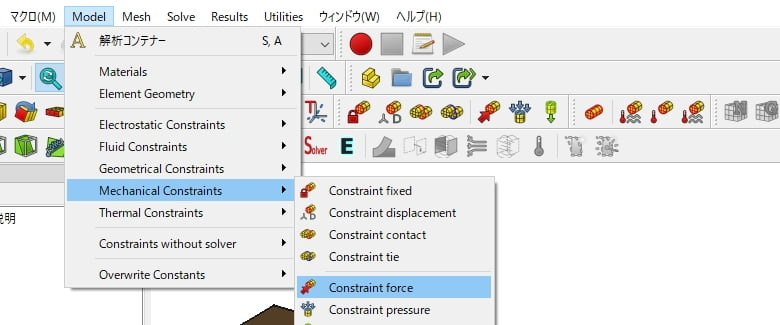

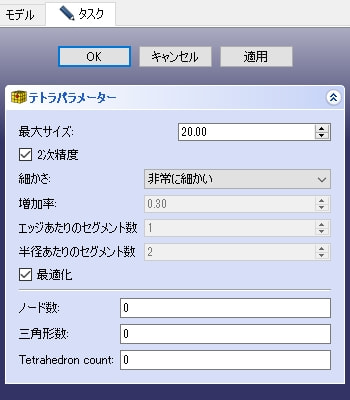

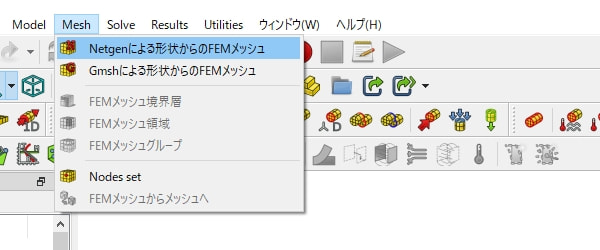

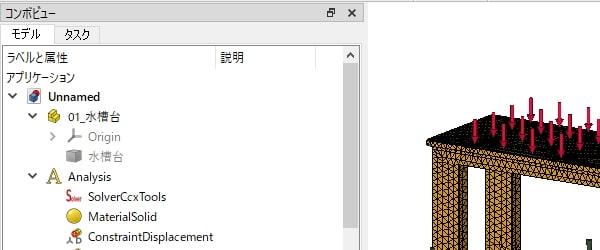

过程见官方的入门案例，静力分析就5板斧：赋予材料，添加约束，施加荷载，划分网格，添加解算。

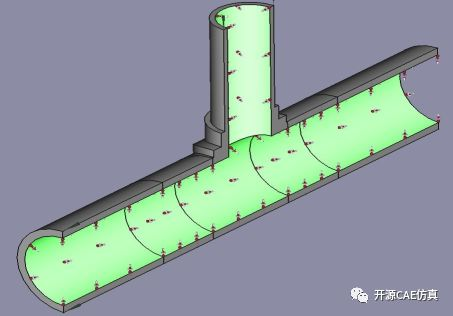

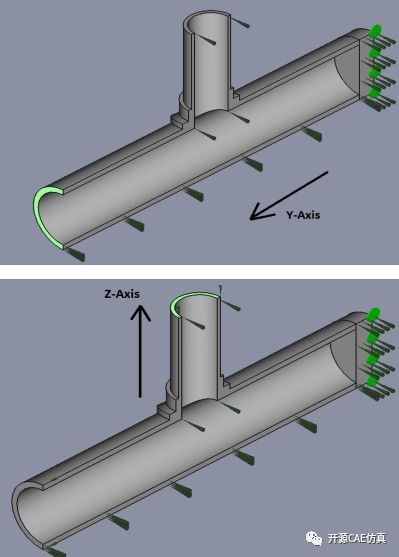

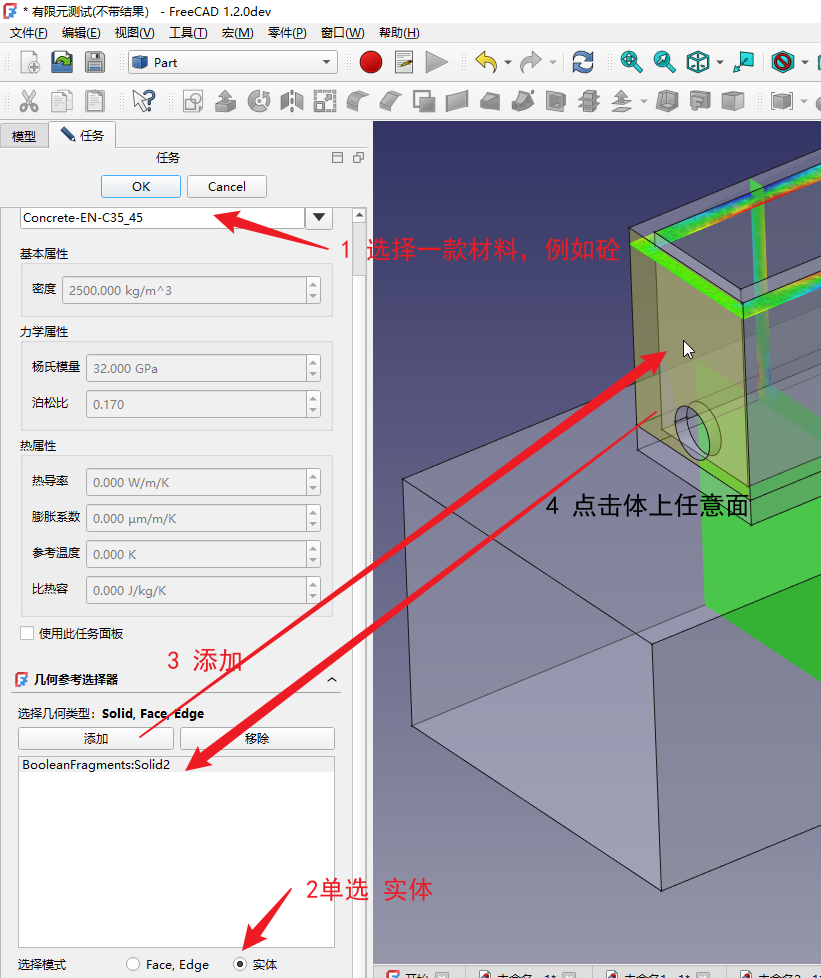

【关键】注意给实体赋材料操作：

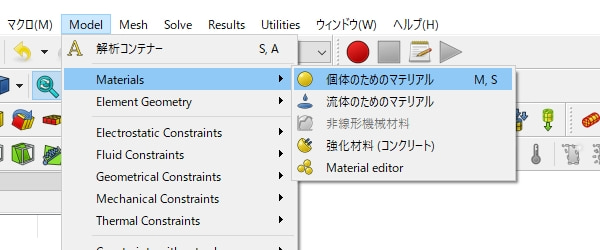

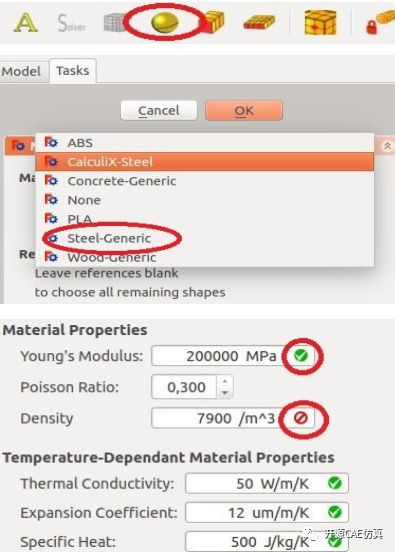

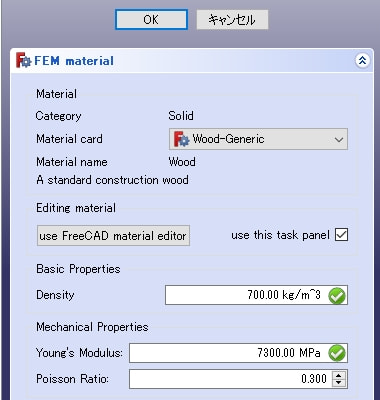

点击材料按钮，选择一个材料。再拉到最底下，选中solid单选，点击添加按钮，在体上随便点一个面，这个材料就赋予这个体上了BoleanFragments.Solid2。

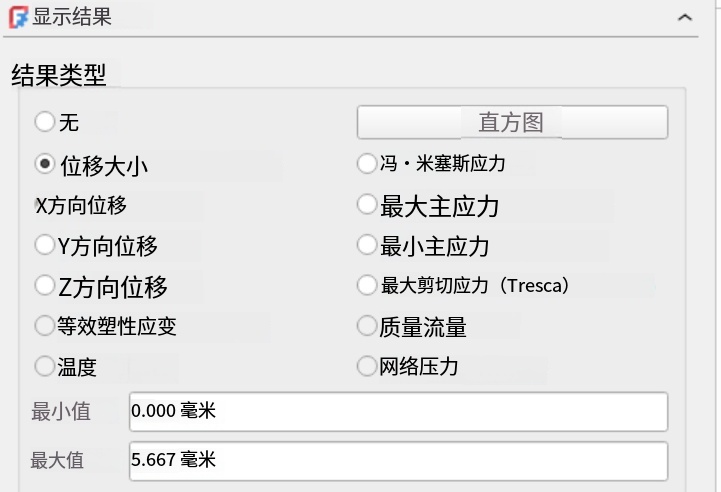

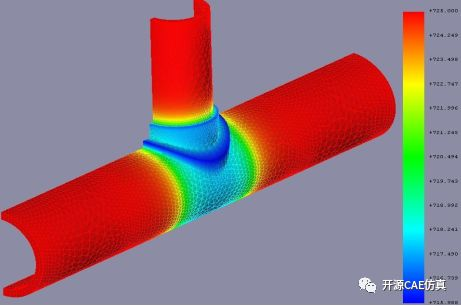

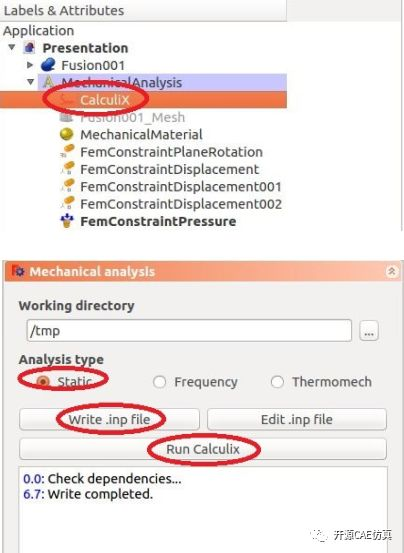

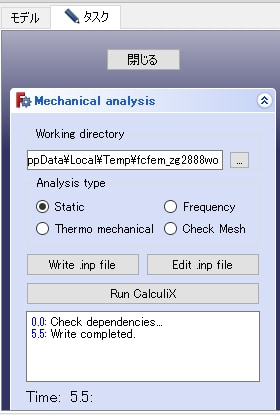

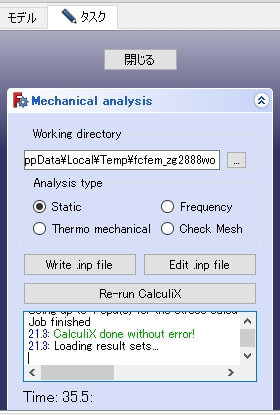

4.5 第四步，计算和结果显示

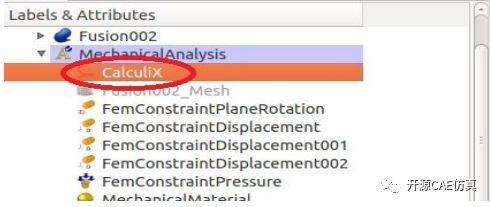

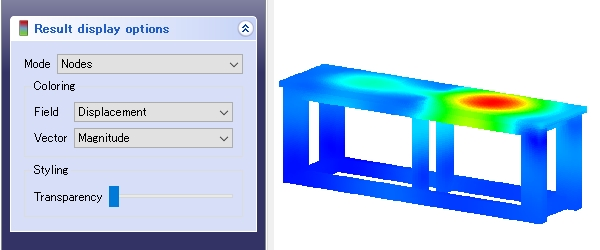

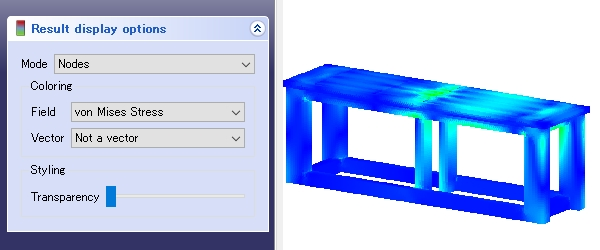

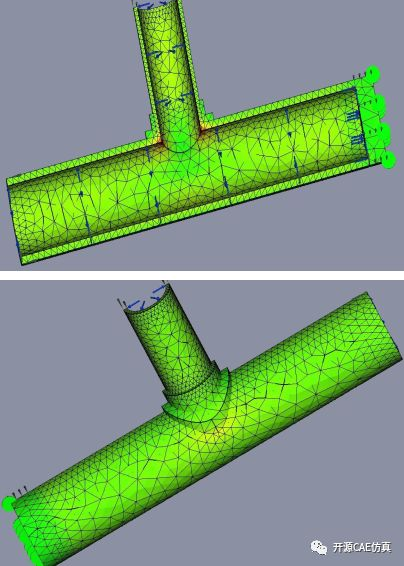

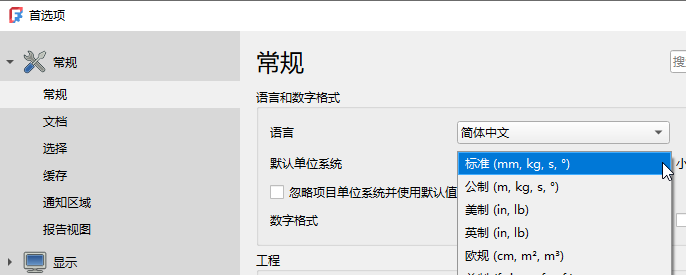

单位：我们建模是mm、N、N/m2、Pa单位，施加的面压力荷载是Pa，结果应力单位是Pa，例如5.036e5=0.5MPa=503kPa

背景信息：

principal stresses主应力
Maximum principal stress最大主应力
Major Principal Stress主应力
Tresca Stress最大剪应力

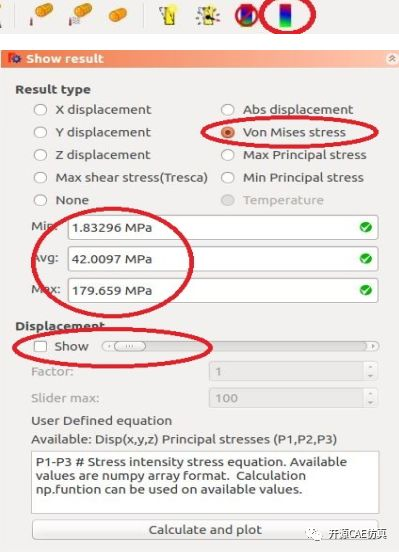

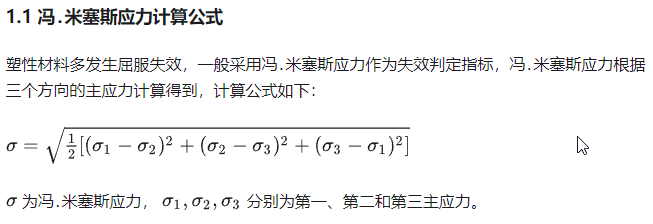

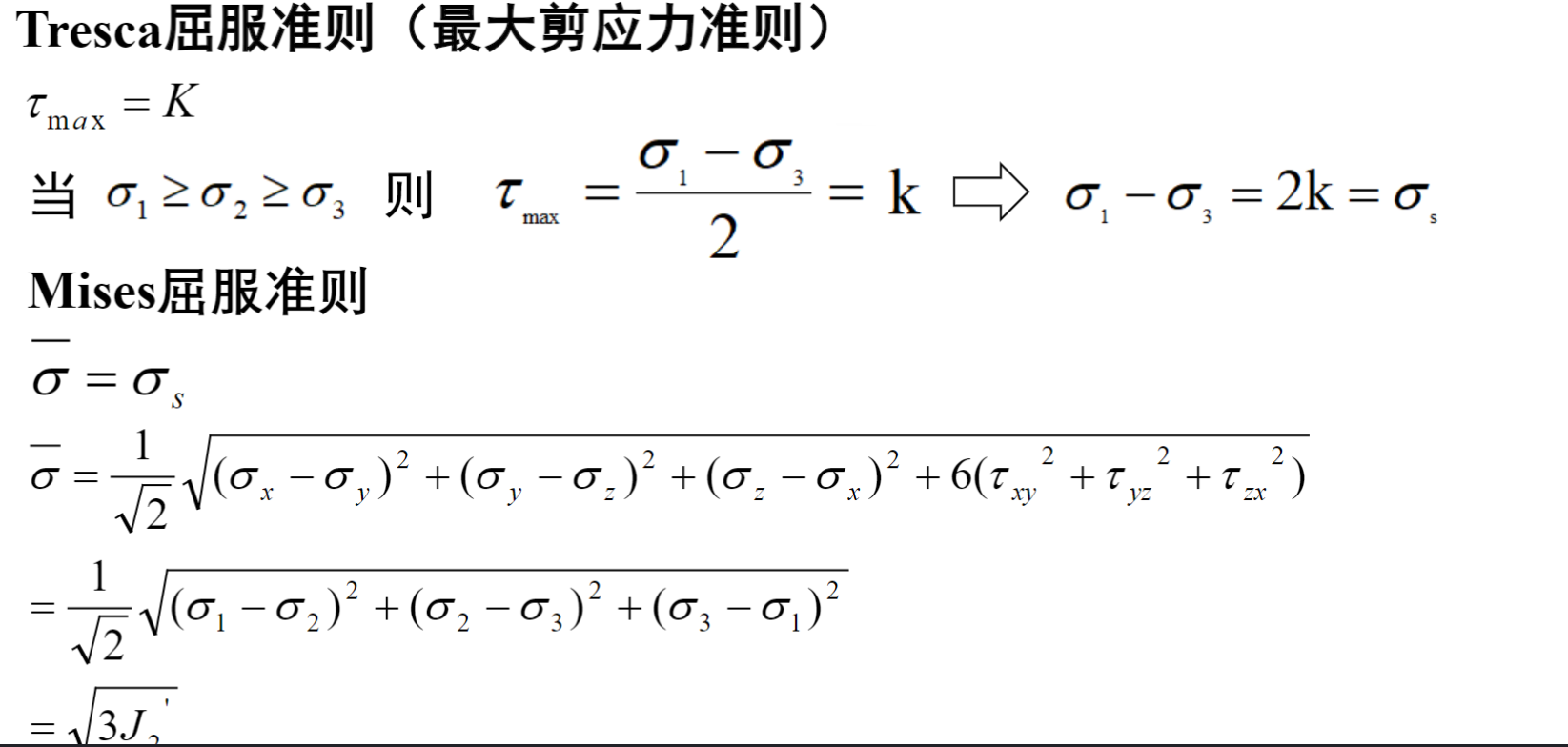

Von Mises是一种屈服准则，屈服准则的值我们通常叫等效应力。Ansys后处理中”Von Mises Stress”我们习惯称Mises等效应力，它遵循材料力学第四强度理论(形状改变比能理论)。

5 分析结果处理

5.1 在应力云地图上读取某个点的数值并链接到新的表格里

https://wiki.freecad.org/FEM%20PostFilterDataAtPoint
注意，为了显示多个点的结果，需要将Mode设置为parallel，见3.2节。

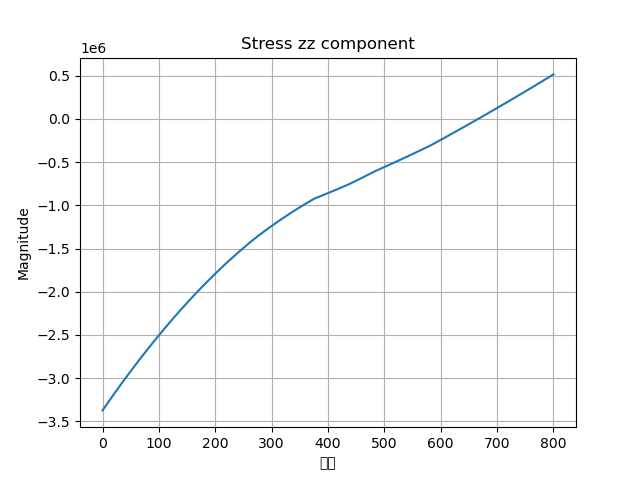

5.2 如何获取矩形截面上的应力曲线图

见3.1节。我们先选择点，然后调整坐标到精确位置。
注意，有时候这个图形出来是一条Y值是0的直线，这时候，切换一下场（比如切换到米赛斯应力场），再切换回来，曲线就有了。

paraview中处理fem结果——暂时用不到
https://wiki.freecad.org/Post-Processing_of_FEM_Results_with_Paraview

5.3 截面做法

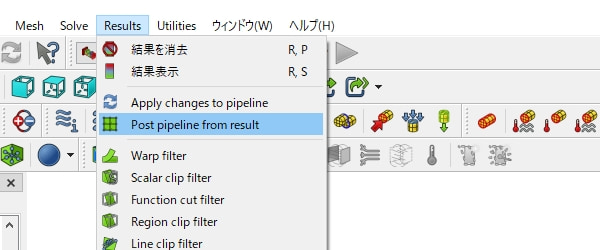

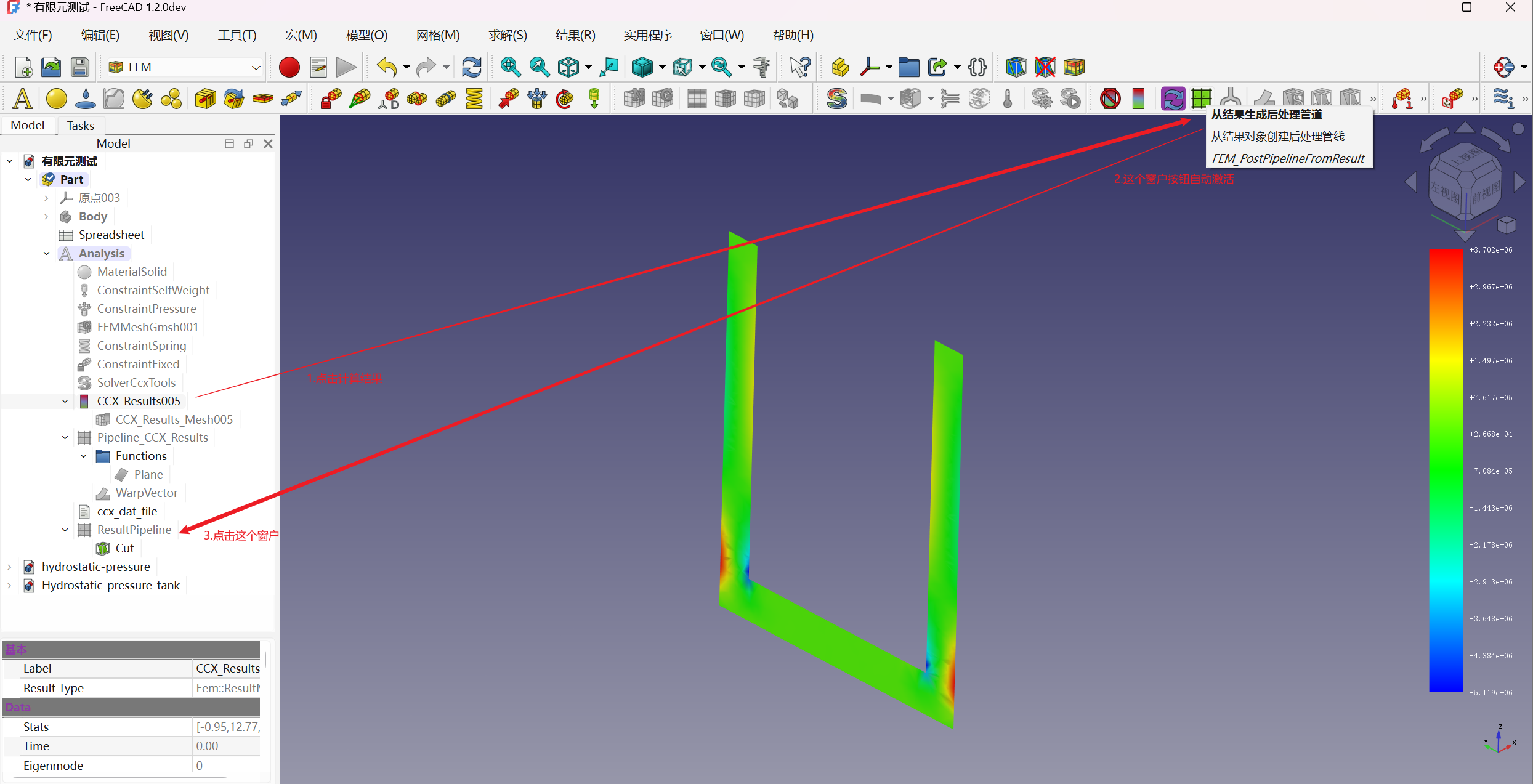

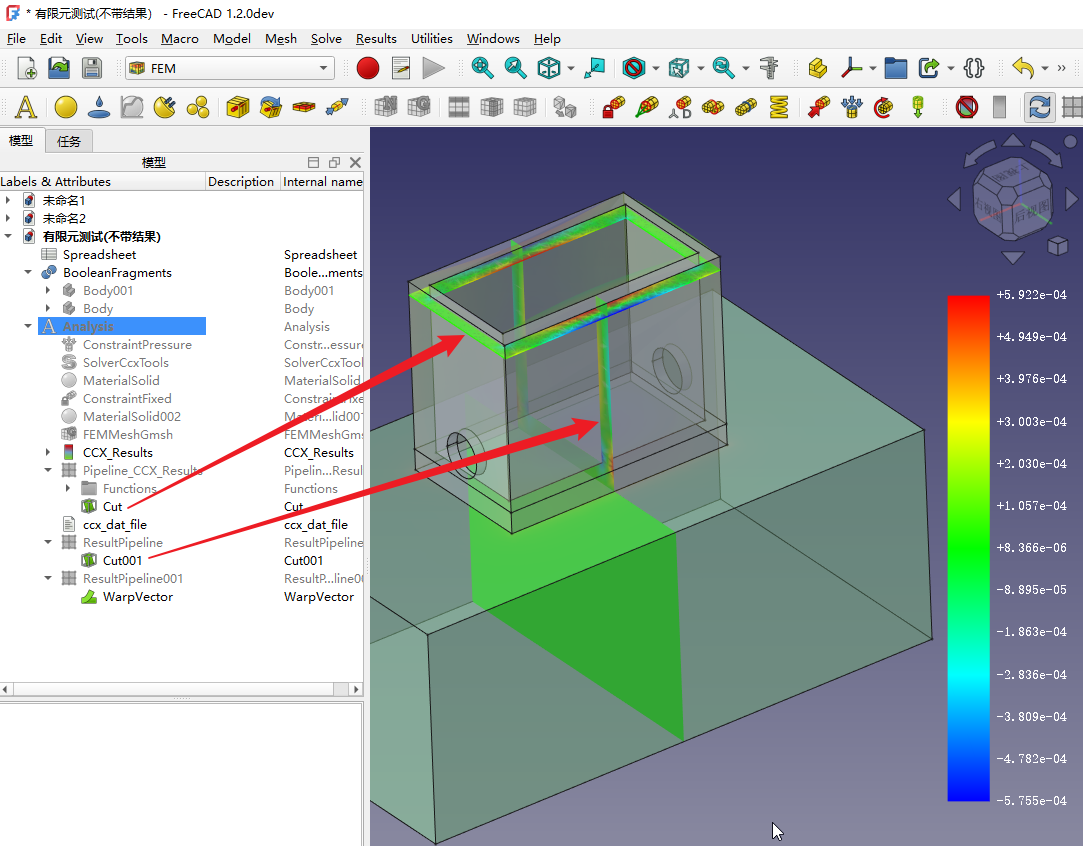

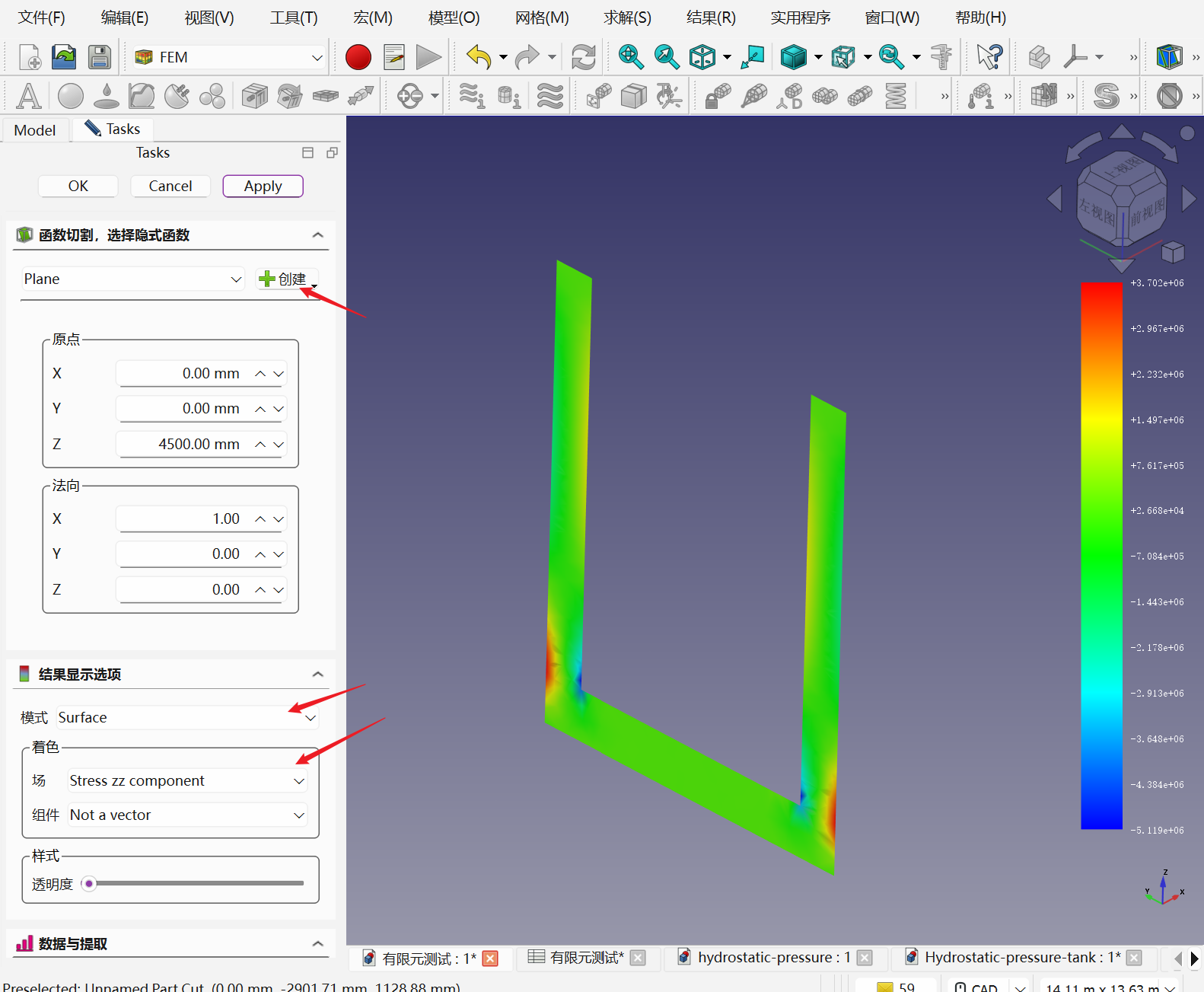

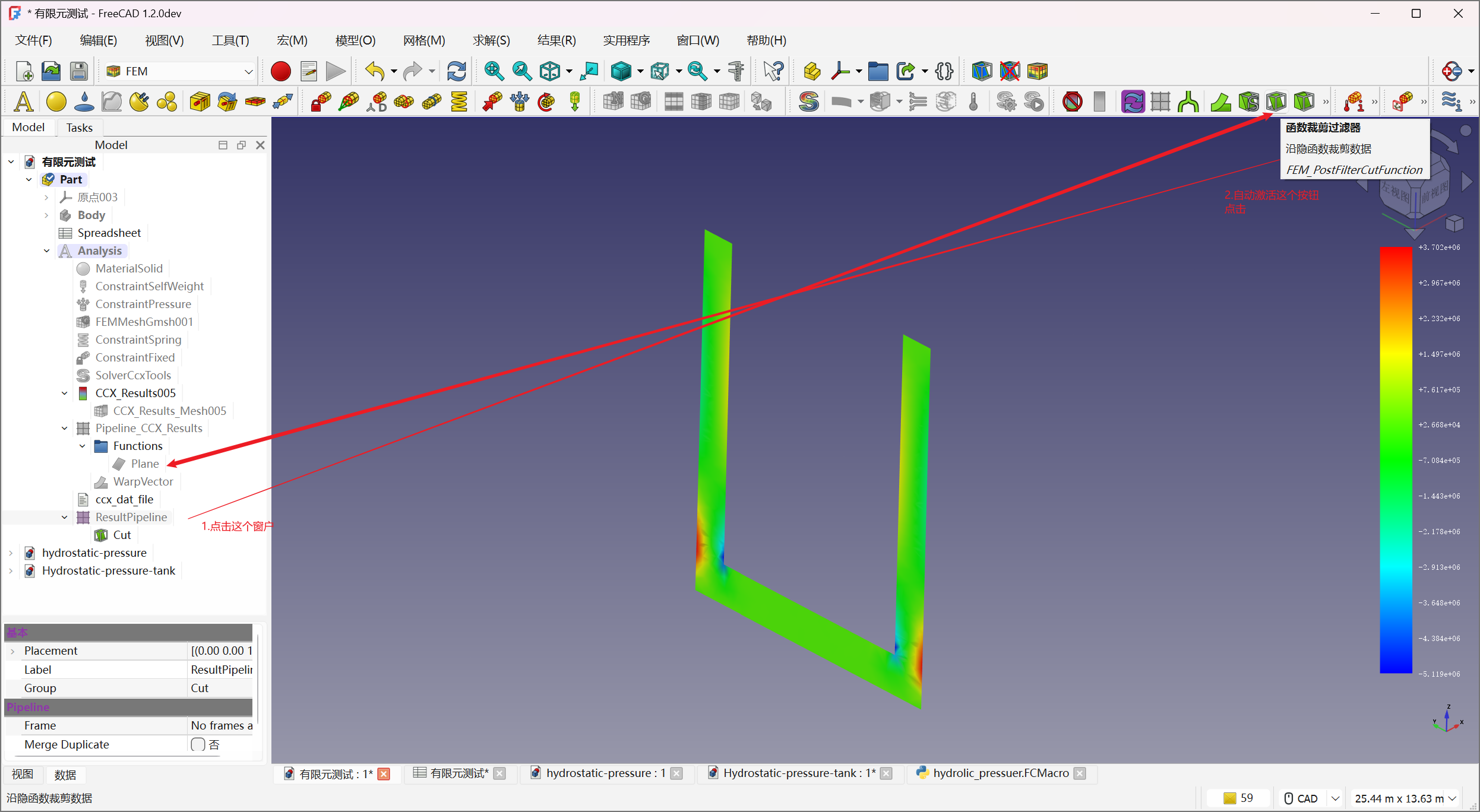

1 点击左侧树状面板上的计算结果ccx_results，自动激活按钮从结果生产后处理管道，点击这个按钮

2 点击刚生成的resultpipeline，自动激活按钮函数裁剪过滤器，点击这个按钮

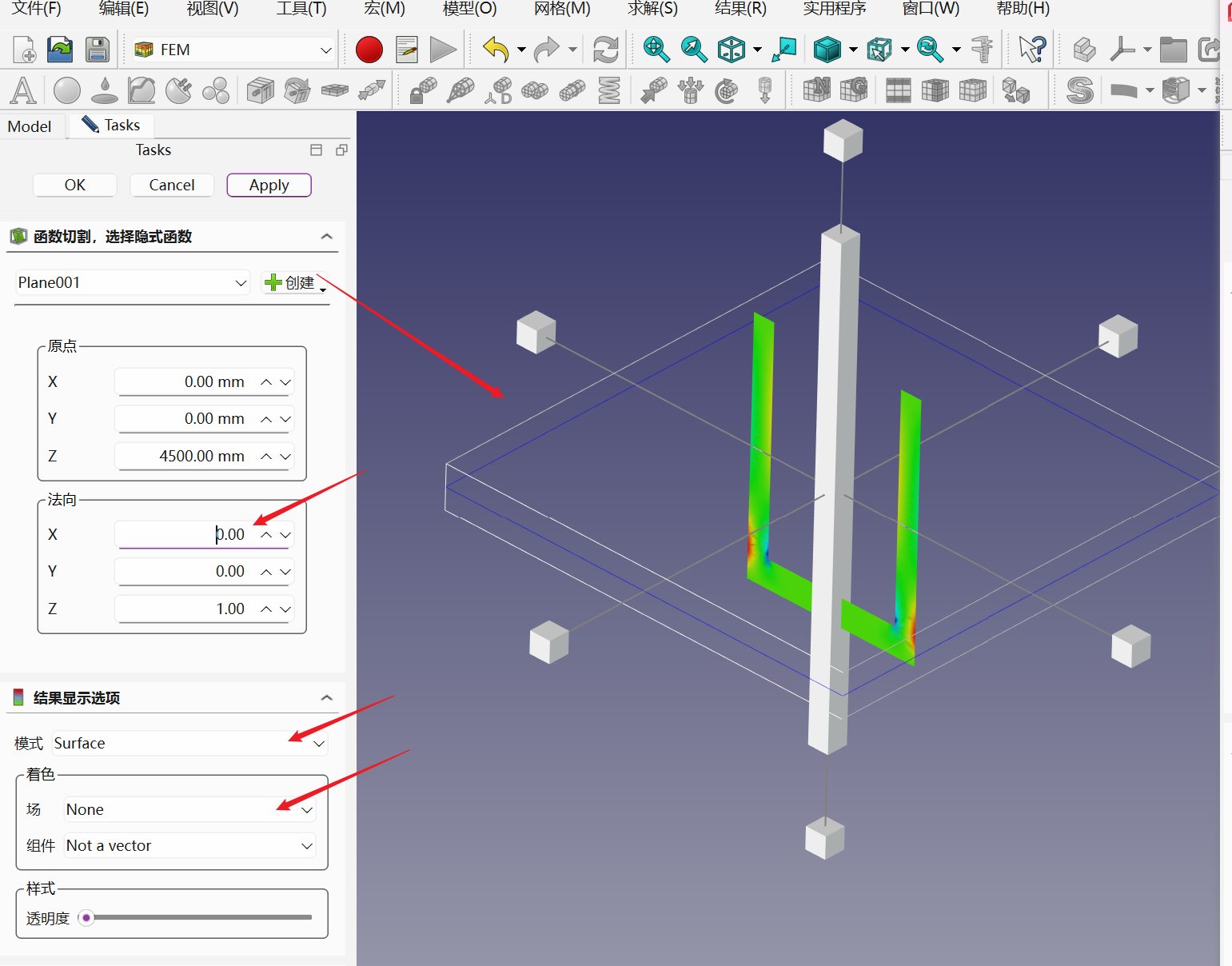

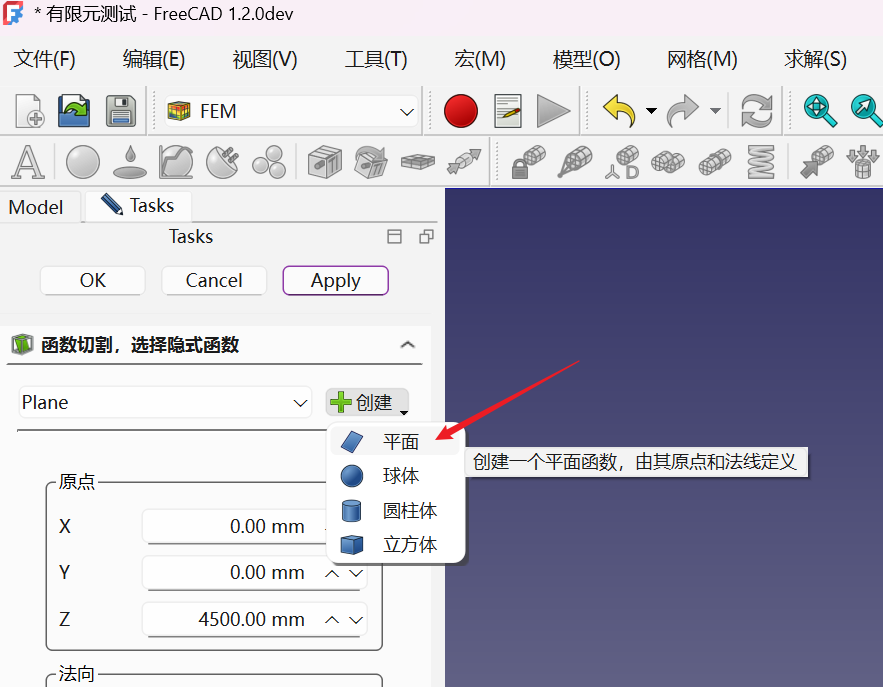

3 点击创建下拉按钮，选择平面，出来一个辅助切面控制的操作图形

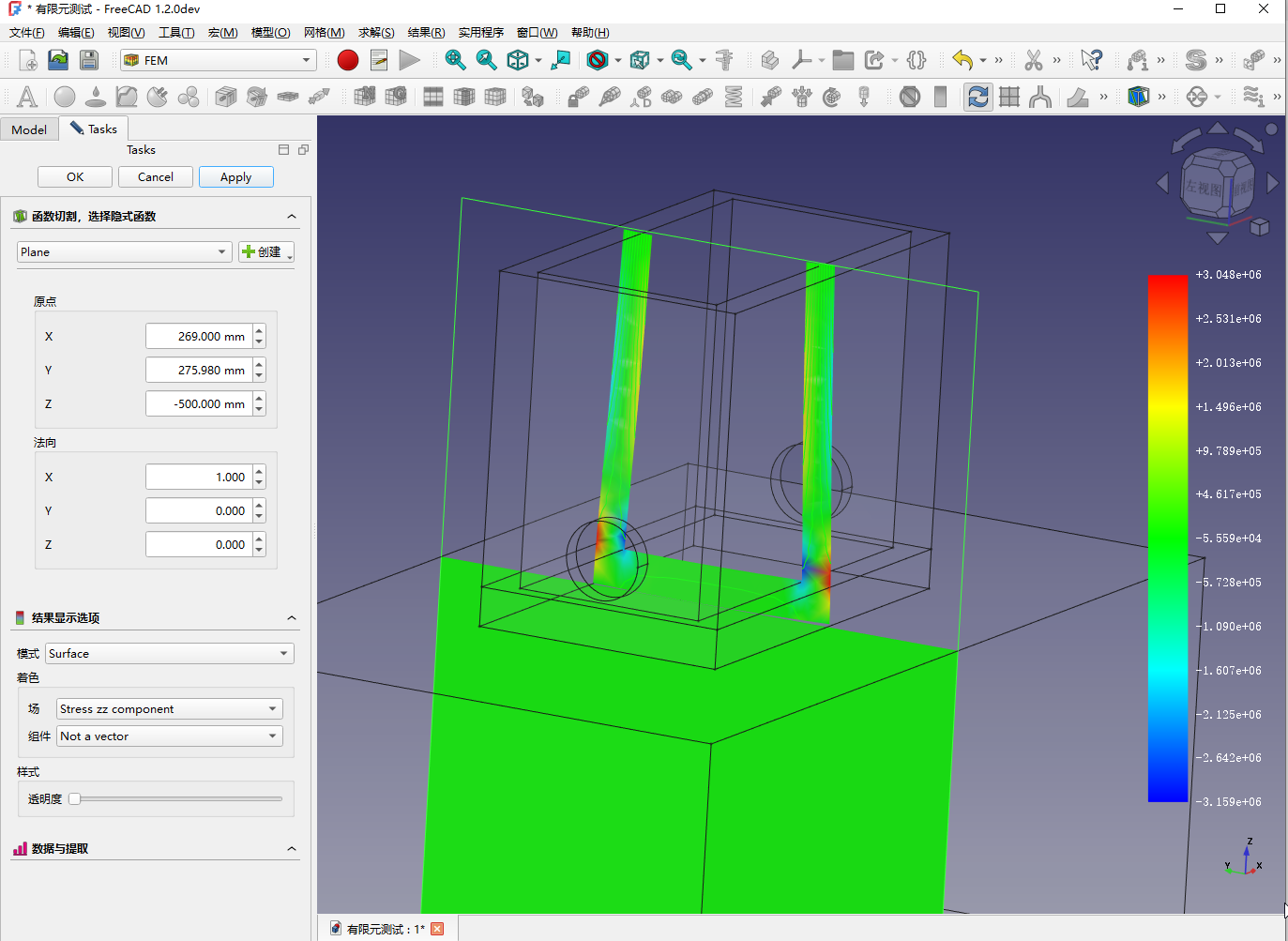

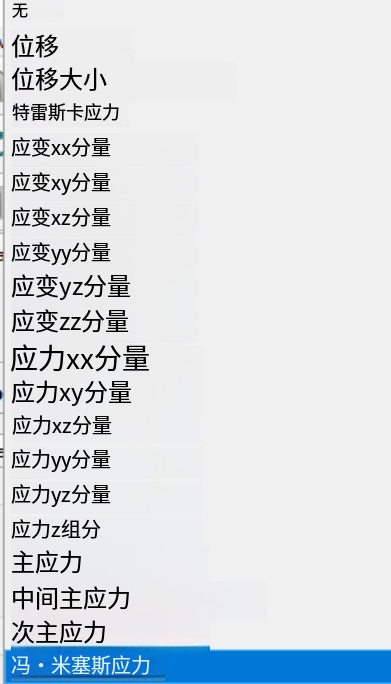

4 修改法向，例如X里填写1，z里的1改为0，就变成竖向的切面；顺便设置（选择）结果选项里的内容，多试试即可。


5 结果分析，上图切面反应z方向上的侧墙应力，可以看到侧墙底部外侧受拉应力约3MPa，对应内侧压应力约-3MPa

6 有限元弯矩验证

6.1 简支梁验证

对于简支梁的端部约束，推荐对梁两端下方的线进行位移约束

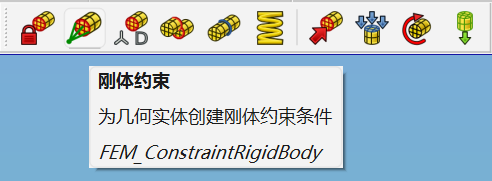

如果用刚体约束，因为是简支梁，我们只能约束梁端的下方线，按常规，梁可以绕这条线所在轴进行旋转的，可是：

“如果刚体定义中的参与节点位于直线上，则刚体绕直线的旋转未定义，会出现误差。为了去除旋转自由度，指定绕轴的旋转为零。”——要对梁两端下方的线所在轴进行旋转约束，也就是3个轴旋转都要约束，否则计算结果位移会漂移非常远，见这里。

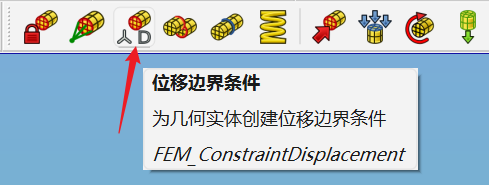

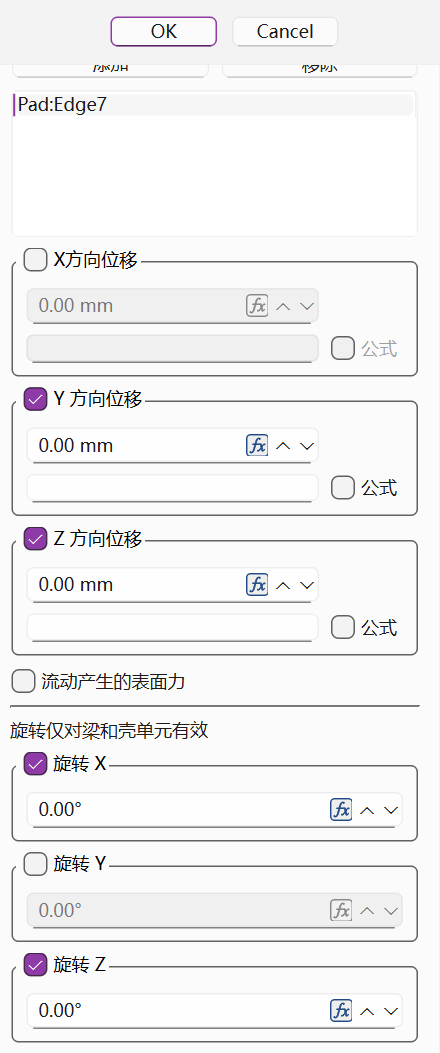

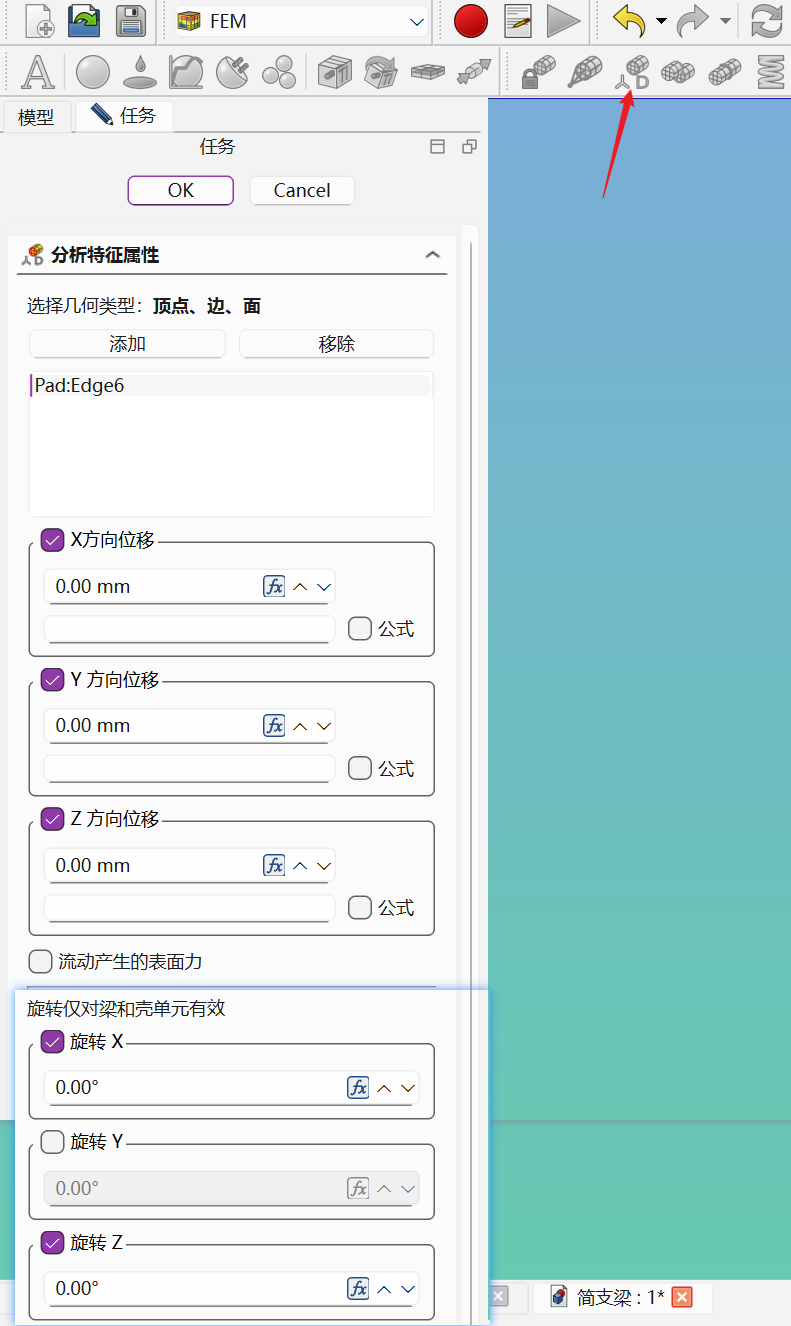

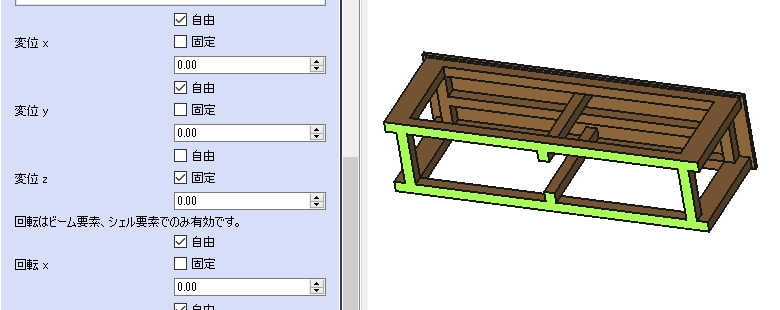

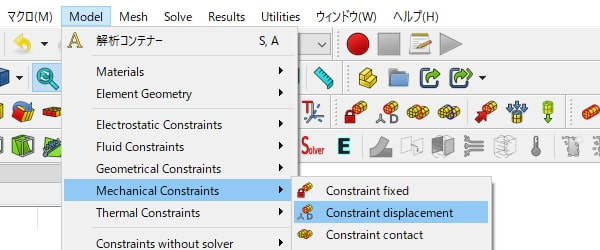

以下是位移约束设置截图
简支梁一端的约束情况

简支梁另一端约束情况

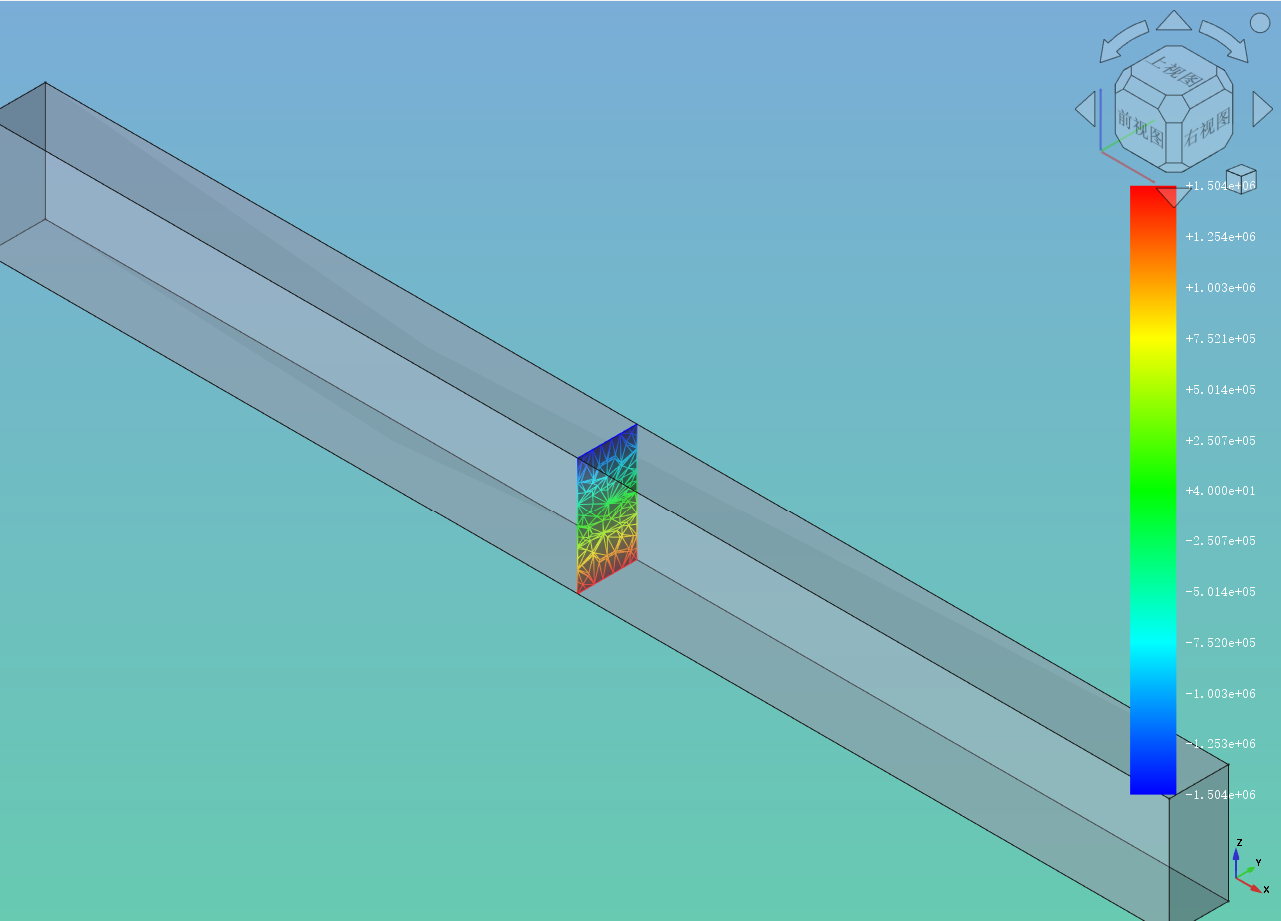

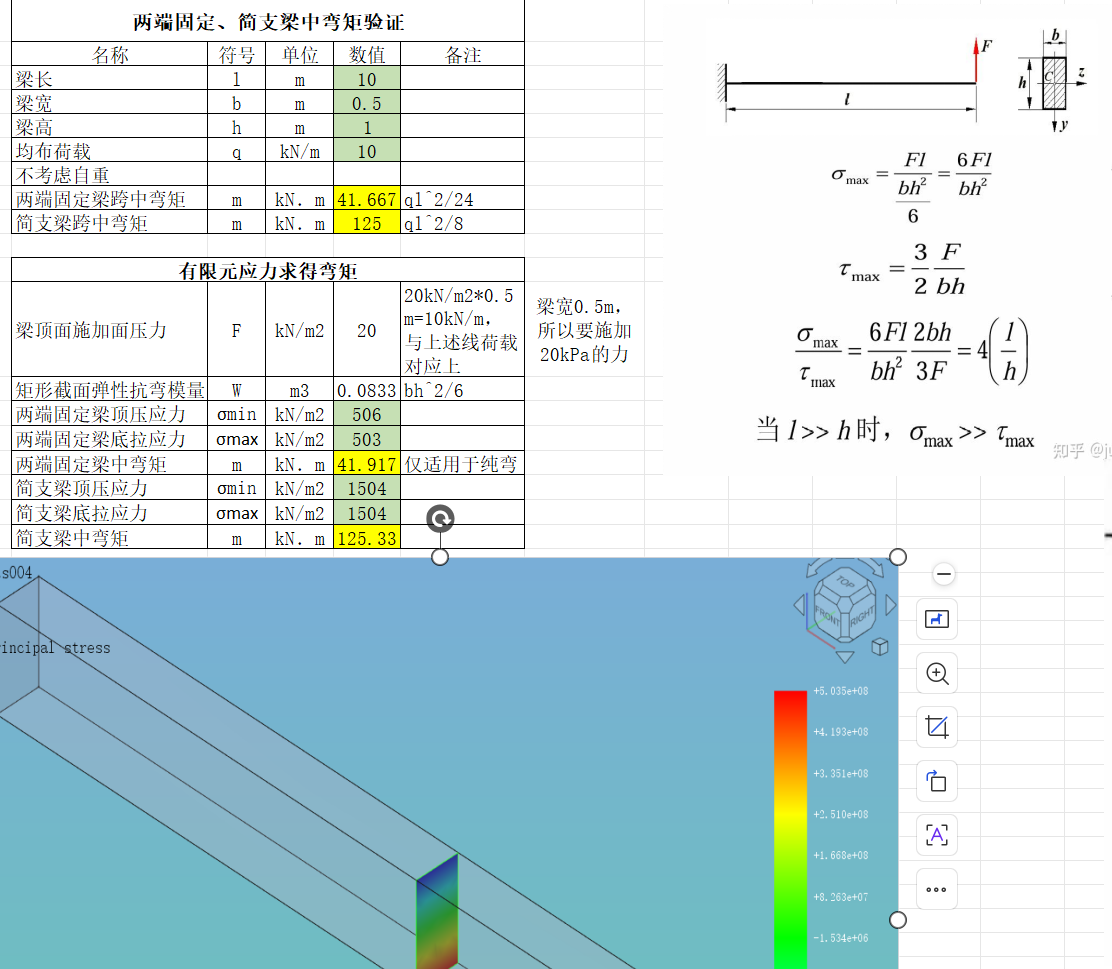

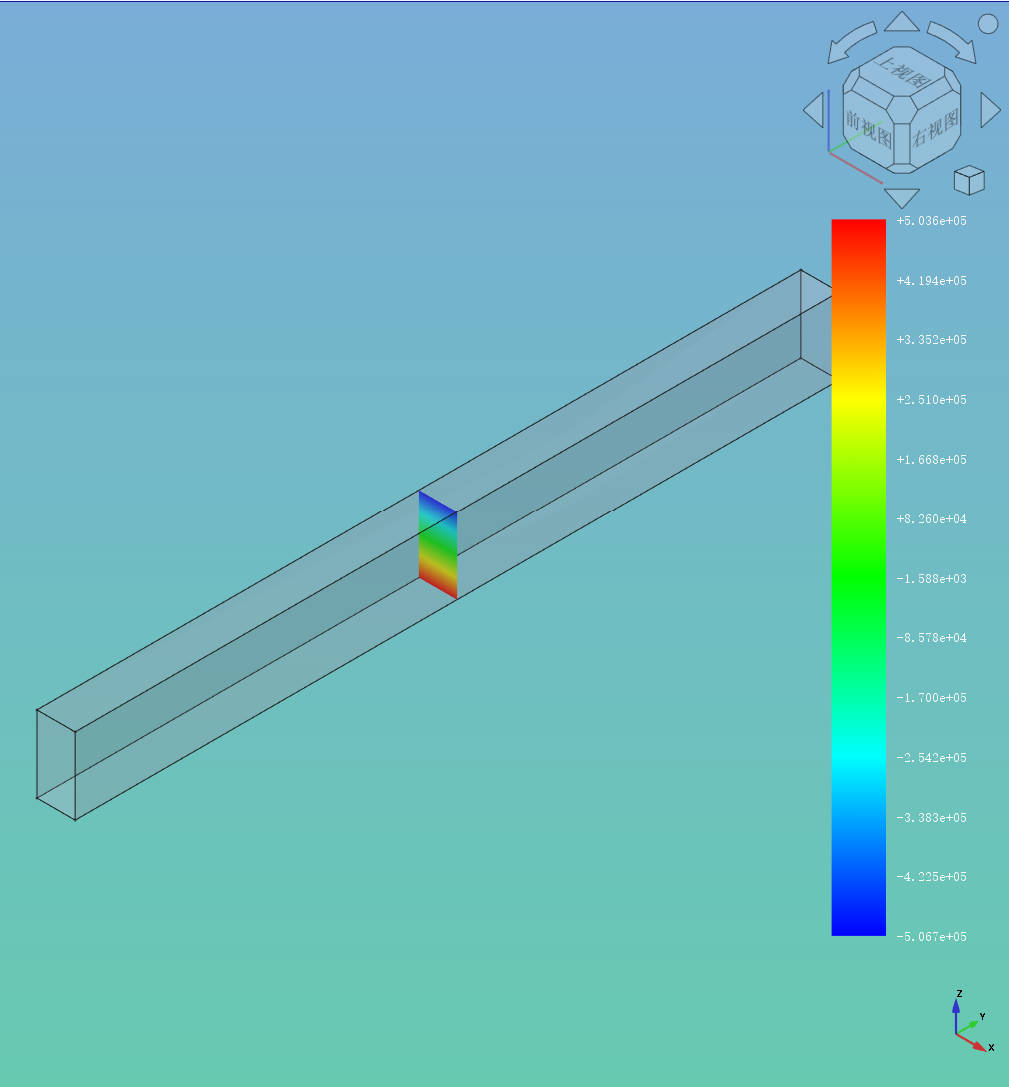

计算结果：跨中切片的轴向拉应力

两端固定的跨中弯矩

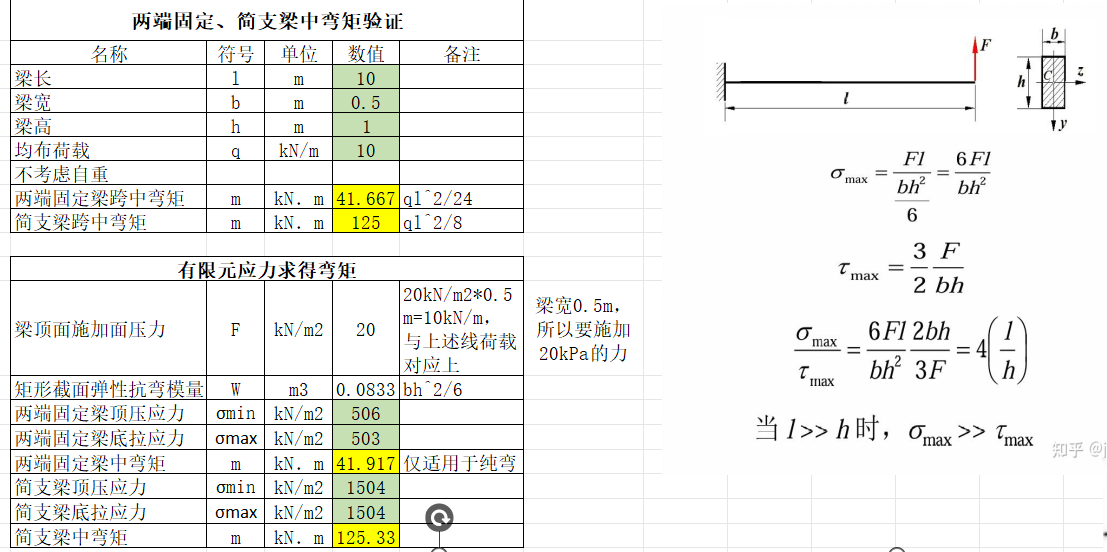

简支梁和两端固定梁，跨中弯矩和应力完全对应上。
梁弯曲正应力公式：

抗弯截面系数：

7 上述思路来FC自带的有限元案例

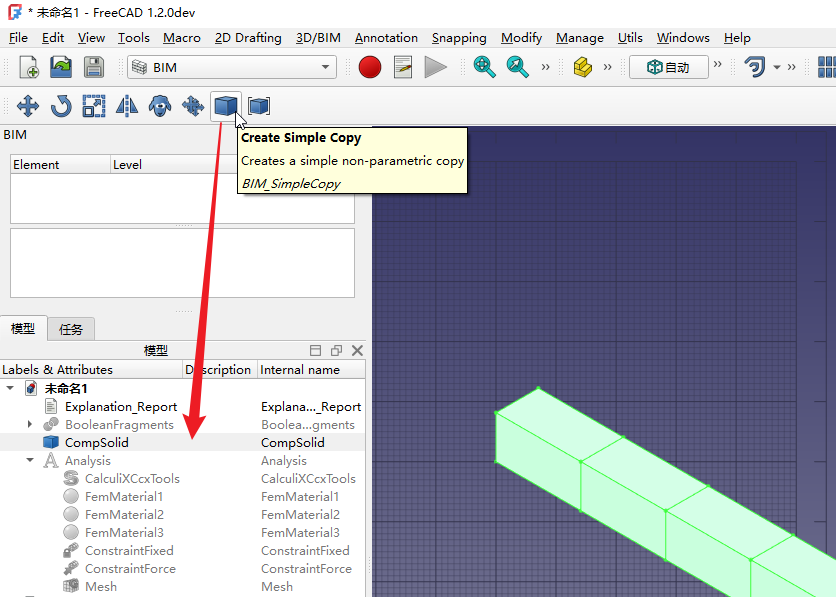

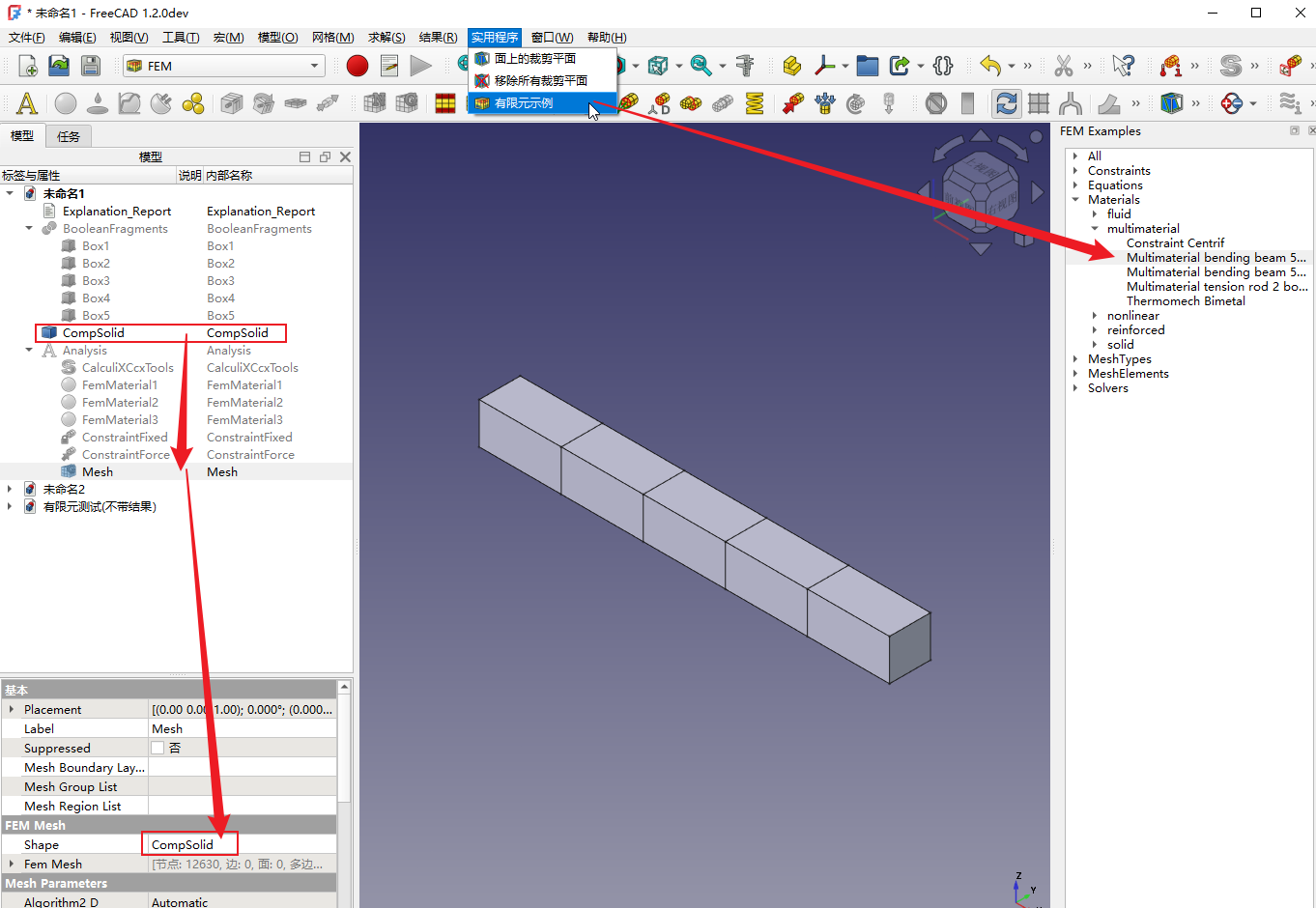

案例里首先对体进行BoleanFragments操作，将独立的体进行连接，然后再将BoleanFragments做一次拷贝操作？这个动作可能来自BIM工作台

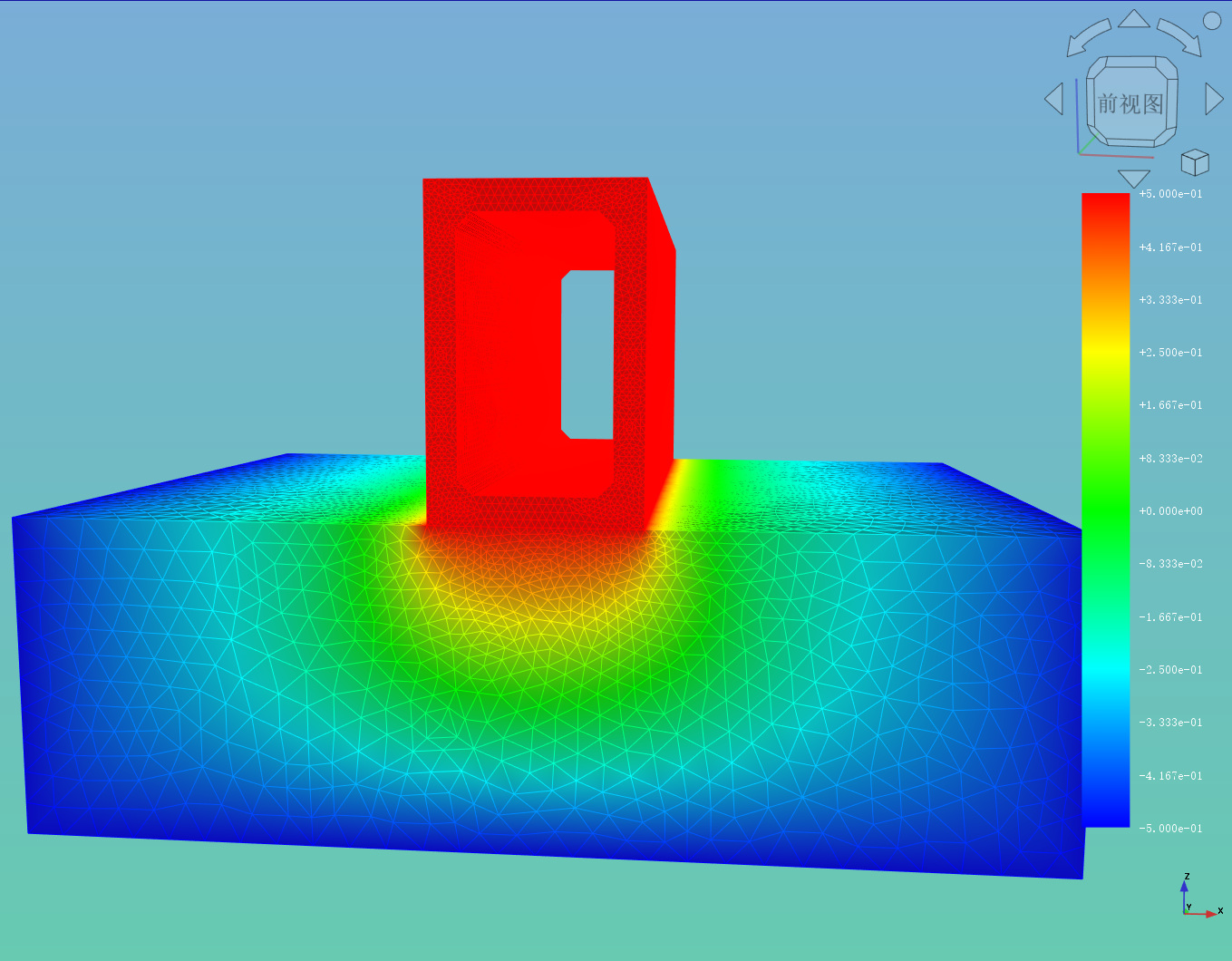

以下计算是用compound组合2个体，没有用BoleanFragments，两侧明显翘起来和地基分离了：

8 主要容易出错点

1 没有bolean连接或组合，网格只能对选中的体进行划分，多个体无法划分。
2 感觉案例里，赋材料也不一定是在连接或组合之后，在组合前是不是也行？区别是，组合后选择体，它的名字是compound.solid1这种对象，组合前选择体，它的名字是pad.solid1这种。
3 施加的约束是不是也可以在组合或连接前？
4 每个Pipeline_CCX_Results里只能放一个切片cut、dataatpoint、dataalongline？——要设置Pipeline_CCX_Results属性里的model为parallel才支持多个

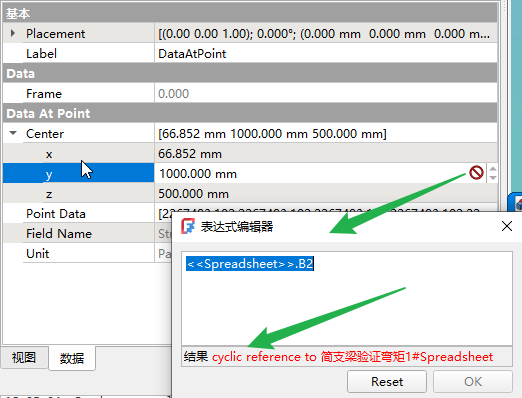

5 定义dataatpoint属性里的center坐标参数化关联表格的时候总是提示 循环引用，需要新建一个表格来获取有限元应力结果dataatpoint属性里的pointdata
6 特别注意，同时显示多个resultpipeline里的切片时，右侧的渐变色柱子里的数值是不匹配的所有的，只代表其中一个切片的颜色数值。

9 设想

我们建立几个经典的手算（理论）和有限元计算结果对比的FreeCAD例子，每次FC发布新的版本，需要先验证一下我们的例子。
