https://qiita.com/norisionori/items/4ee851f3322018662dd7
【Win10】搭建FreeCAD 0.19环境并运行FEM和CFD
有限元（FEM）
CFD
FreeCAD
最后更新于2021-04-17
发表于2021-04-15
我会在FreeCAD Windws 10中记录设置过程，以及FEM和CFD的非常简单的使用。

你为什么需要FreeCAD？

  • 我曾经尝试过开源的CAD/CFD，但连设置都做不到
  • 我遇到了 Fusion360 的 FEM 只作为付费套餐出售的问题
  • 想尝试CFD技术
  • 想用OpenFOAM
  • 想把建模、有限元和计算流体力学集成在一个软件中

如果你属于这些类别中的任何一个，我觉得值得试试FreeCAD。
大约十年前，我也尝试过免费的CAD/FEM/CFD，发现连设置都很困难;即使尝试运行，几天后我也看不到结果，所以一直在避免使用。 近年来，出现了高质量、低成本的3D-CAD工具，比如Fusion360，但经历这些困难似乎更加毫无意义。
不过这次我试用了FreeCAD，发现它在结构、稳定性、界面和扩展性方面都有巨大提升，现在不仅在Linux上运行良好，在Windows上也能运行，这改变了我的看法。 此外，仅凭一软件，你可以运行从建模到有限元法（FEM）和计算流体力学（CFD）等各种环节——这些环境如果用付费软件的话成本高达数百万日元——现在只需几分钟即可免费提供。

FreeCAD能做些什么？
虽然FreeCAD仍在开发中，但它已经包含了基本的3D-CAD功能

  • 3D建模
  • 转换为二维绘图
  • 玩弄
  • 有限元（FEM）
  • 渲染
  • 通过插件和插件管理器的增强
  • （附加）组装
  • （附加内容）CFD
  • Python 自动化

FreeCAD 为每个功能设有工作台划分。 例如，你可以在Sketch工作台绘制二维路径，将其“挤出”成三维形态或在PartDesign工作台中连接，然后在有限元素工作台中进行强度分析。 工作台可以通过附加组件添加，几乎提供了无限的可能性。 例如，有Rocket Workbench，一款专注于火箭设计的工作台。

1 FreeCAD 0.19 设置

我立刻安装了FreeCAD。 与古老的开源软件不同，没有必要预先安装陌生的软件包。 从官网下载并安装exe文件以完成流程。
但请注意，在FreeCAD 0.19中，如果Windows用户名或文件夹名称是日文的，则无法使用。 （在用日语用户名的电脑上，我确认启动画面后整个窗口会消失且无法启动。）

2 CFDOF 设置

CfdOF 是一个扩展，可以为 FreeCAD 添加一个计算流体力学工作台。 CFD使用OpenFOAM，但由于OpenFOAM本身需要各种软件包，建立这样的环境相当具有挑战性。 然而，CFDoF允许你通过附加组件安装这些软件包，这使得构建CFD环境变得容易。

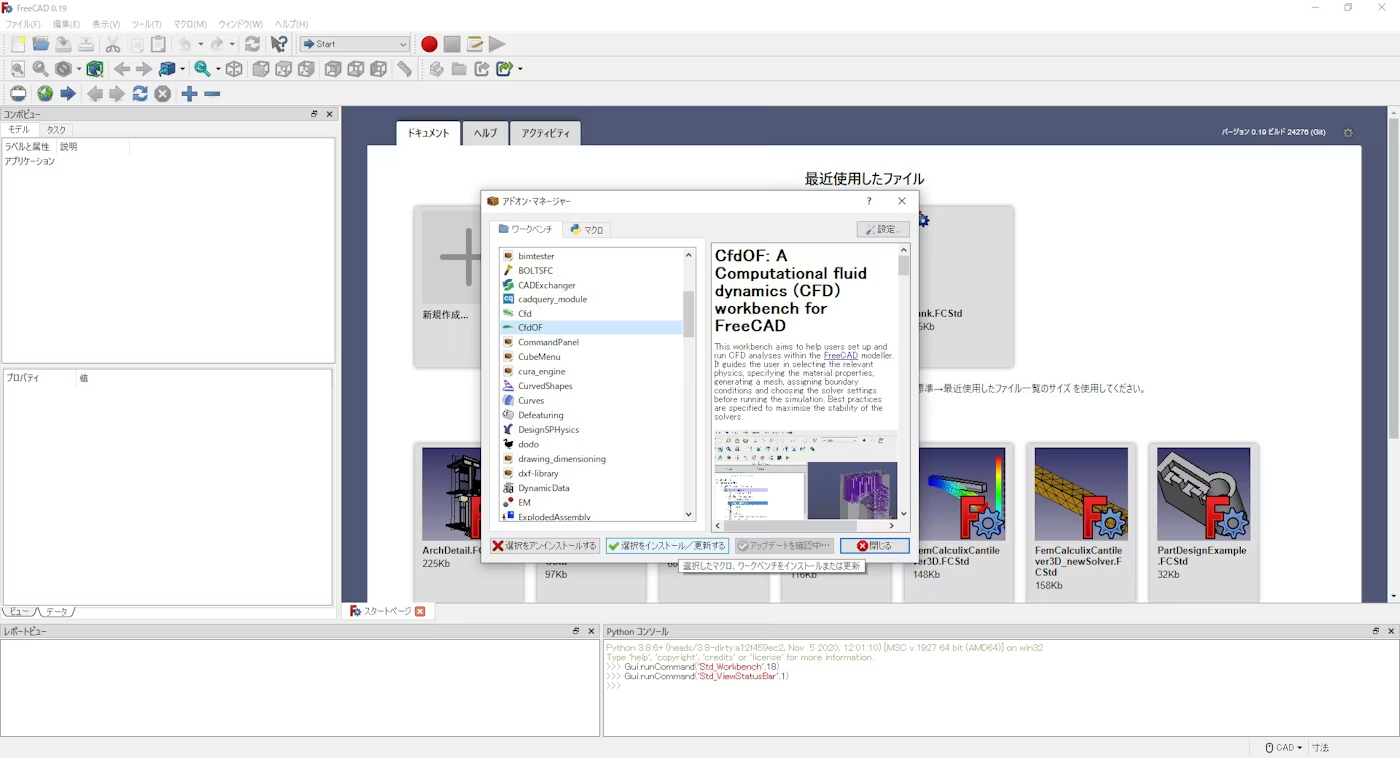

3 CfdOF 安装

首先，添加CfdOF工作台。


  1. [工具] → [附加组件管理器] → 选择 [CfdOF] → [安装/更新选择]
    作为构建中唯一的障碍，在我的环境中，我收到了“找不到 Gitpython”的警告，插件管理器无法安装 CFDoF，所以我不得不手动安装。 不过，你只需从 Github 下载 CfdOF 的压缩包，解压后安装即可。

  2. （右上角）[代码] → [下载压缩包]

  3. 将提取出来的 CfdOF-master 文件夹放在 C：\Users\Username\Appdata\Roaming\FreeCAD\Macro\Mod\ 中

  4. ※ 如果 [Mod] 文件夹还不在 [Macro] 文件夹中，请创建 [Mod] 文件夹

如果你不确定文件夹结构，可以试着安装其他插件作为参考。

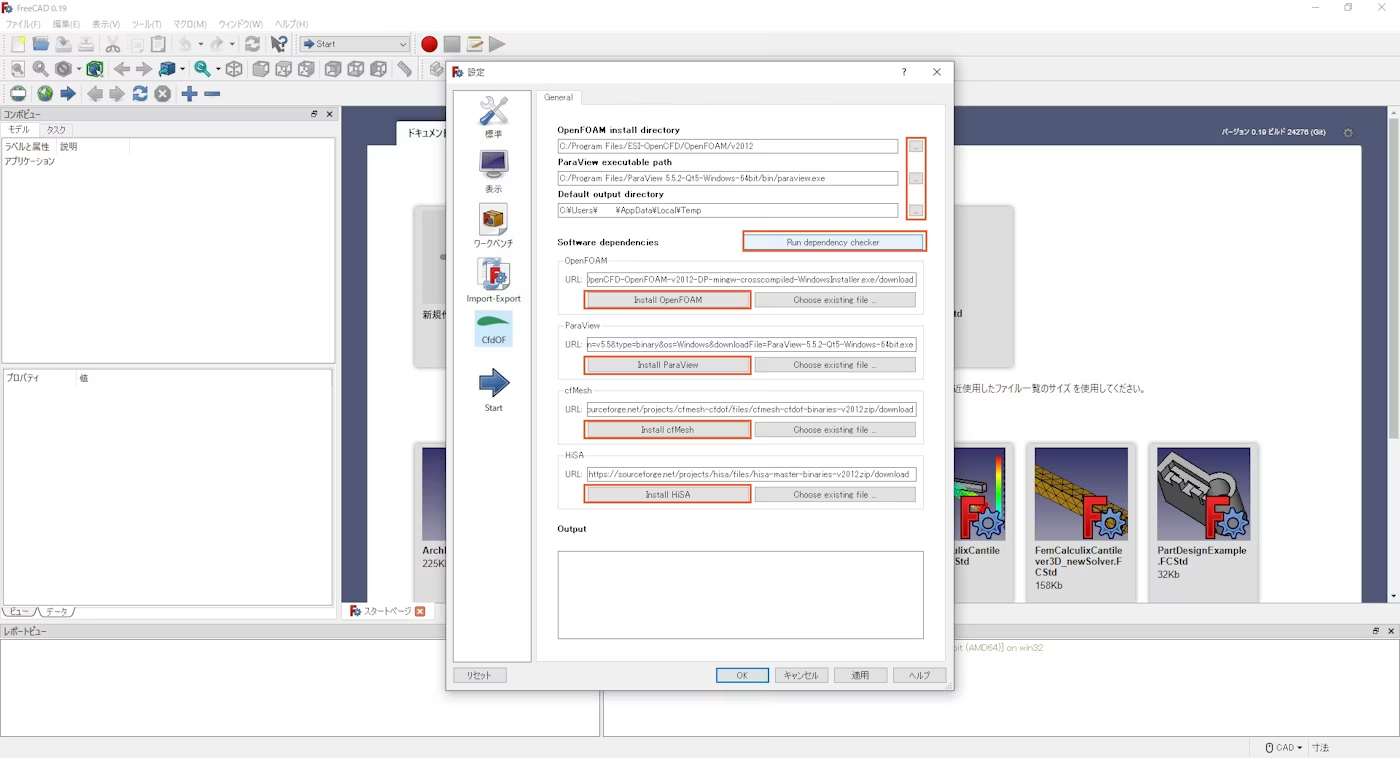

安装OpenFOAM等。

我们还会安装其他为CfdOF服务的软件。 只需点击即可完成。


  1. 使用管理员特权启动 FreeCAD（如果您没有管理员权限，未来安装时会显示警告）。
  2. 确保你能从工作台中选择CfdOF。
  3. [编辑] → [设置] → [CfdOF]
  4. 使用 [InstallOpenFOAM] 安装 OpenFOAM
  5. 用[安装Paraview]安装Paraview。
  6. 使用 [安装 cfMesh] 安装 chMesh
  7. 用[安装HiSA]安装HiSA。
  8. 在 [OpenFOAM 安装目录] 中设置 OpenFOAM 安装的文件夹
  9. 使用 [ParaView 可执行路径] 设置 Paraview 的执行文件
  10. 在[默认输出目录]设置你喜欢的文件夹
  11. 检查每个程序是否能配合[运行依赖检查器]。

现在环境已经准备好了。 它非常用户友好。

4 FreeCAD 基础知识

为了确保一切顺利运行，可以尝试一些非常简单的建模、有限元和计算流体力学。
如有必要，你可以从[编辑]→[设置]更改鼠标操作设置，调整工作台图标的显示线条，或打开Python控制台。

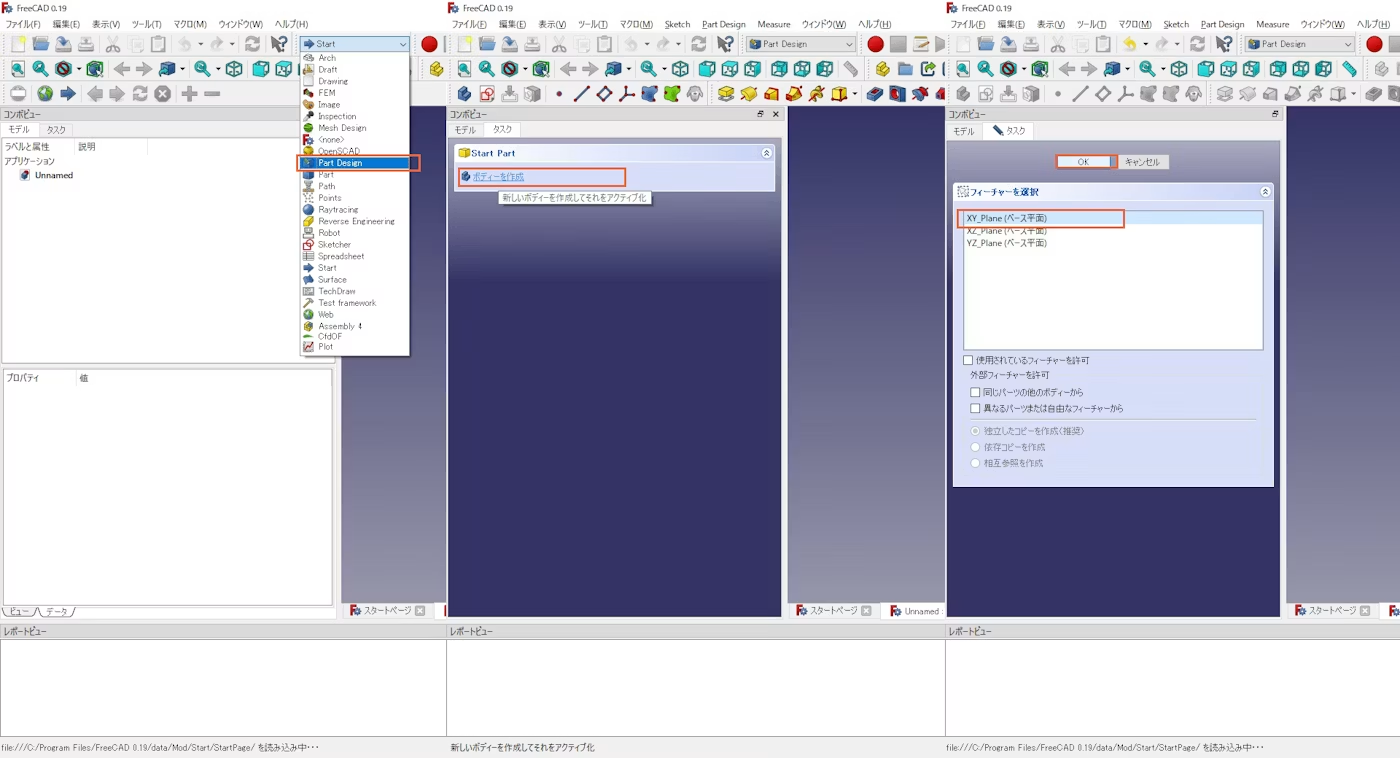

建模

首先，让我们试着做一根又长又细的棍子。


  1. 在工作台选择中，选择[PartDesign]
  2. 在任务视图中，[创建主体]
  3. 在任务视图中，[创建新草图]
  4. 在任务视图中选择[XY_Plane（基面）]
  5. 任务视图 [OK]

这会带你进入草图模式。

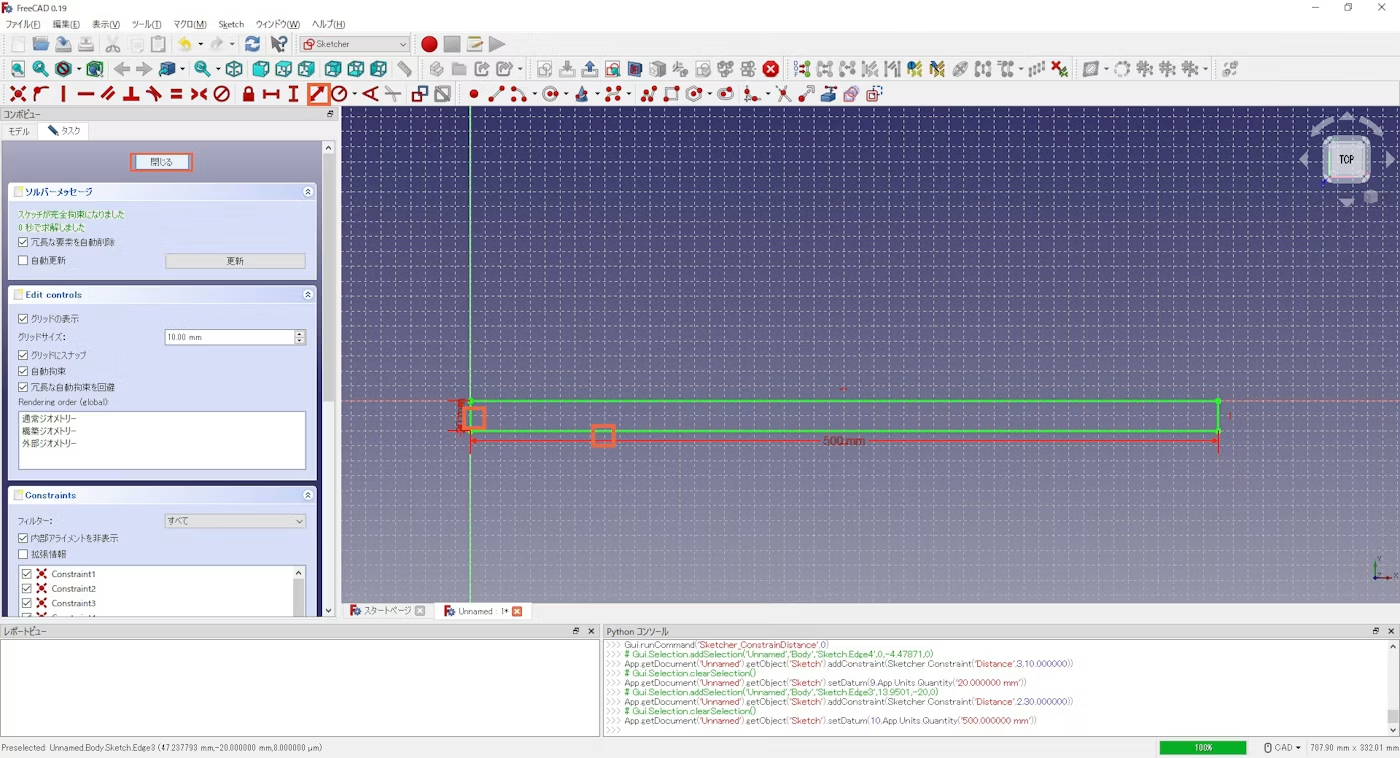

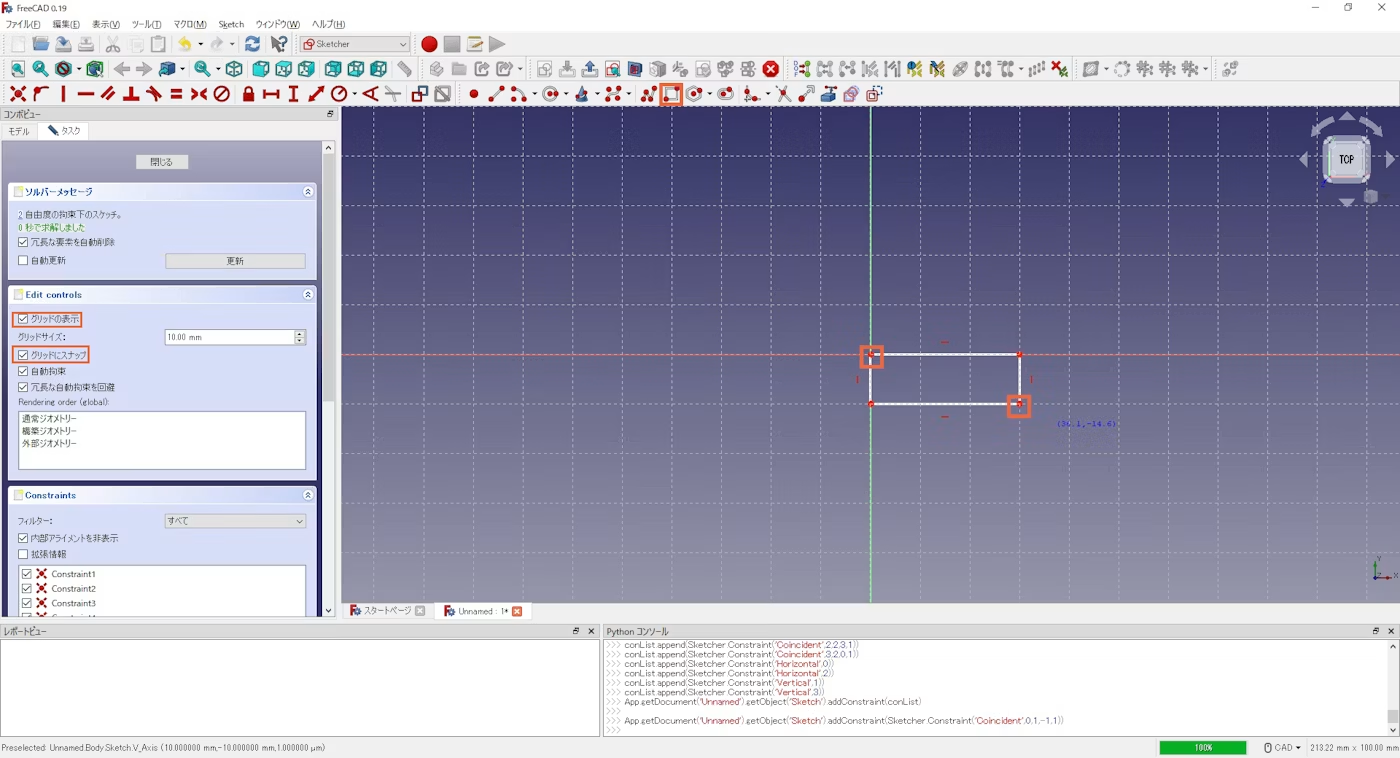

小品

首先，画一个矩形。

  1. 在任务窗口里检查[查看网格]和[吸附到网格]（很简单）
  2. 点击顶部导航中的[方块]图标
  3. 把中心协调好，点击任意点来形成正方形（这里不用担心长度）。


  1. 点击顶部导航中的[长度限制]
  2. 点击创建方块的一侧，在弹出窗口输入长度为20mm。
  3. 点击创建方形的另一侧，在弹出窗口输入长度500mm。
  4. 使用[Esc]键退出约束模式
  5. 在任务视图顶部，[关闭]

这样你就能创建一个长度明确的矩形。 这次我暂时尝试用20 x 500mm。
在模型视图树中，双击[草图]会进入草图模式，在任务视图按[关闭]则回到零件设计模式，这对适应起来很有帮助。

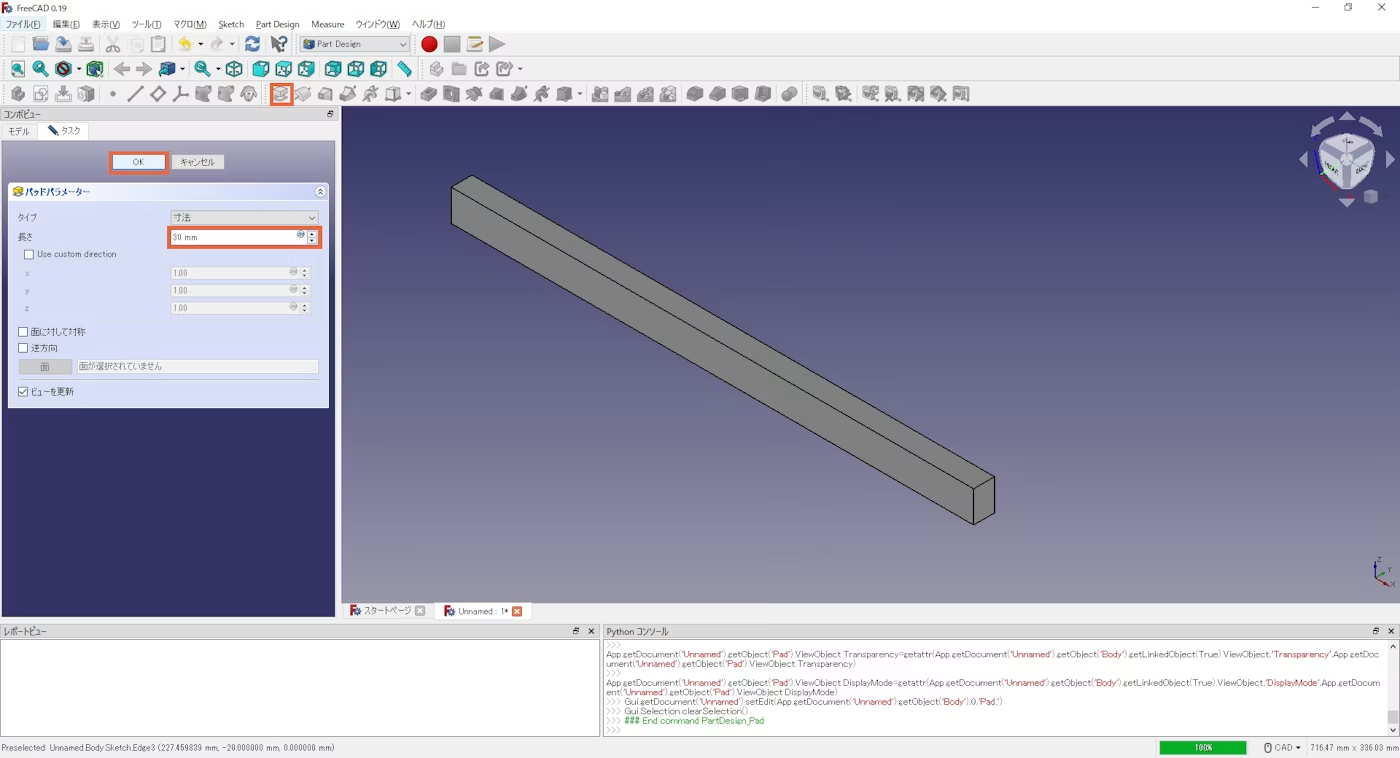

零件设计

把矩形变成三维形状。

  1. 点击顶部导航栏上的[按键]
  2. 在任务视图的[长度]字段中输入30毫米
  3. 任务视图 [OK]

非常简单，但现在你可以做一个20x30x500mm的棍子。
之后，你会运行FEM和CFD，所以保存文件时会在这种状态下保存。

5 有限元（FEM）

我们来计算你做的那根细长的杆子，作为单点支撑梁，承受了集中的载荷。

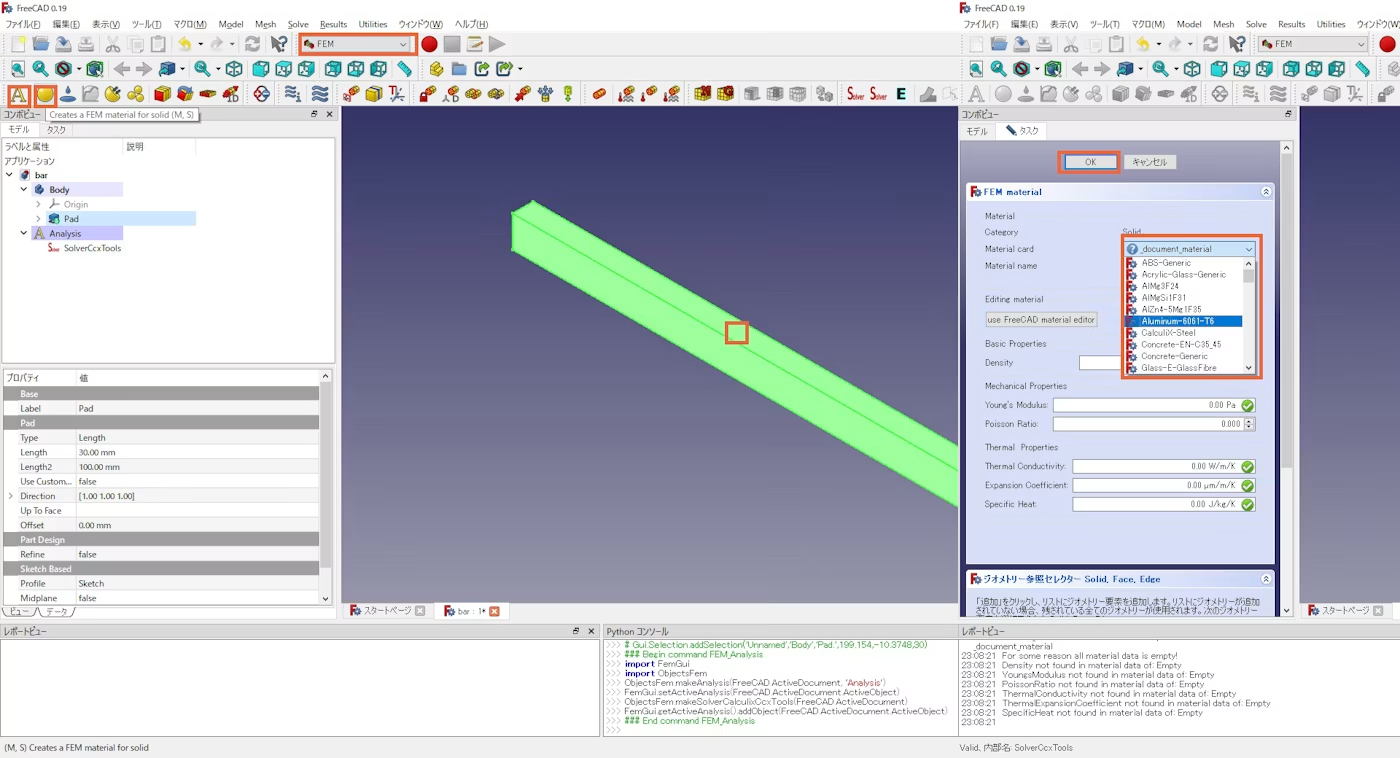

准备好食材


  1. 从 Workbench 选择中访问 [FEM] 工作台
  2. 双击模型任意位置即可选择整个区域（画面会如图所示变成黄绿色）。
  3. 点击顶部导航栏上的[A：使用标准求解器CaululiX创建解析容器]
  4. 点击顶部导航栏上的[〇：为实体创建有限元素材料]
  5. 在任务视图中选择材料（任何材料都可以，所以这次我选了6061铝材）。
  6. 任务视图 [OK]

预设材质选择是ISO材质，所以熟悉的材料很少，但你也可以自己输入属性值。

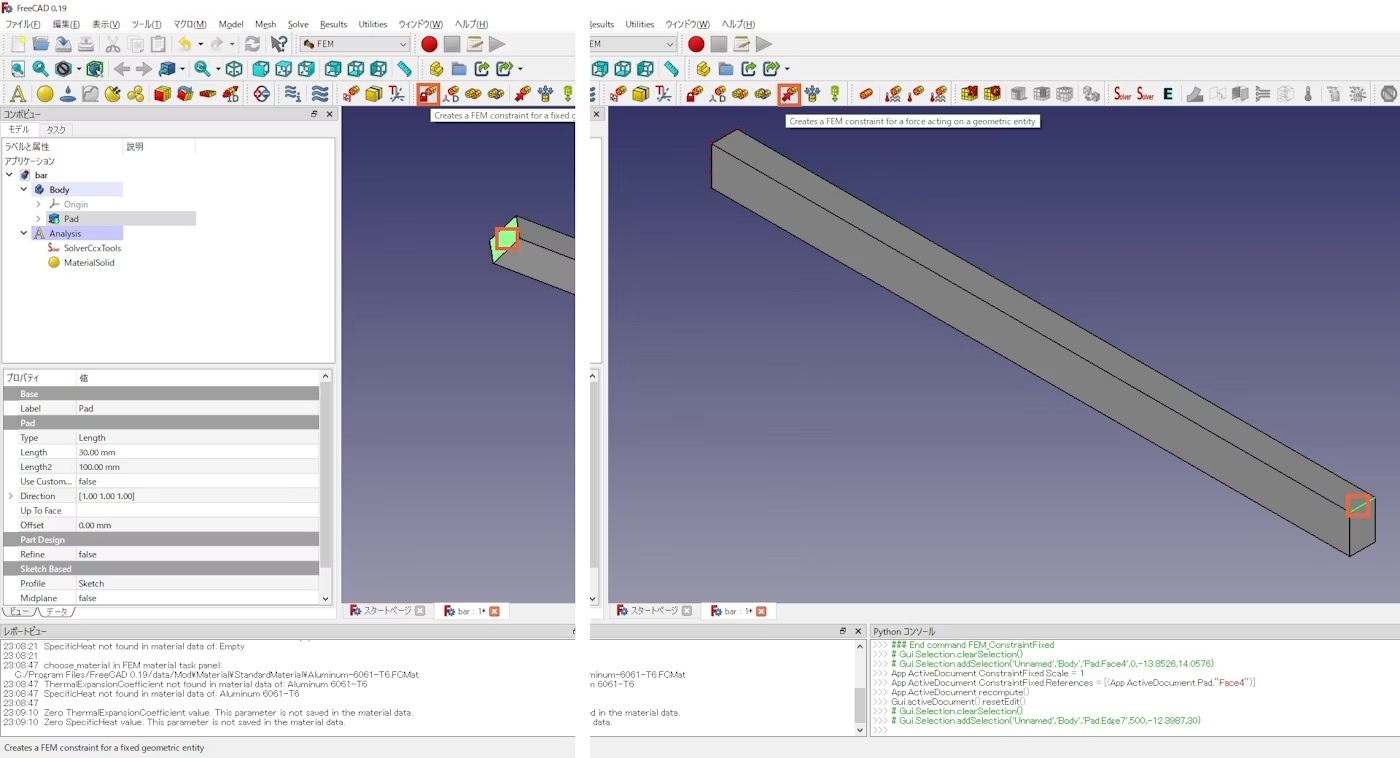

我们设定了物理条件


  1. 把模型旋转到最底，然后点击你想固定的边缘面来选择
  2. 点击[为固定几何实体创建有限元素约束]以设置固定部件
  3. 把模型旋转到最底，然后点击顶部边缘（你想施加压力的地方）
  4. [创建力的有限元约束……]点击设置负载

设定负载的数量和方向

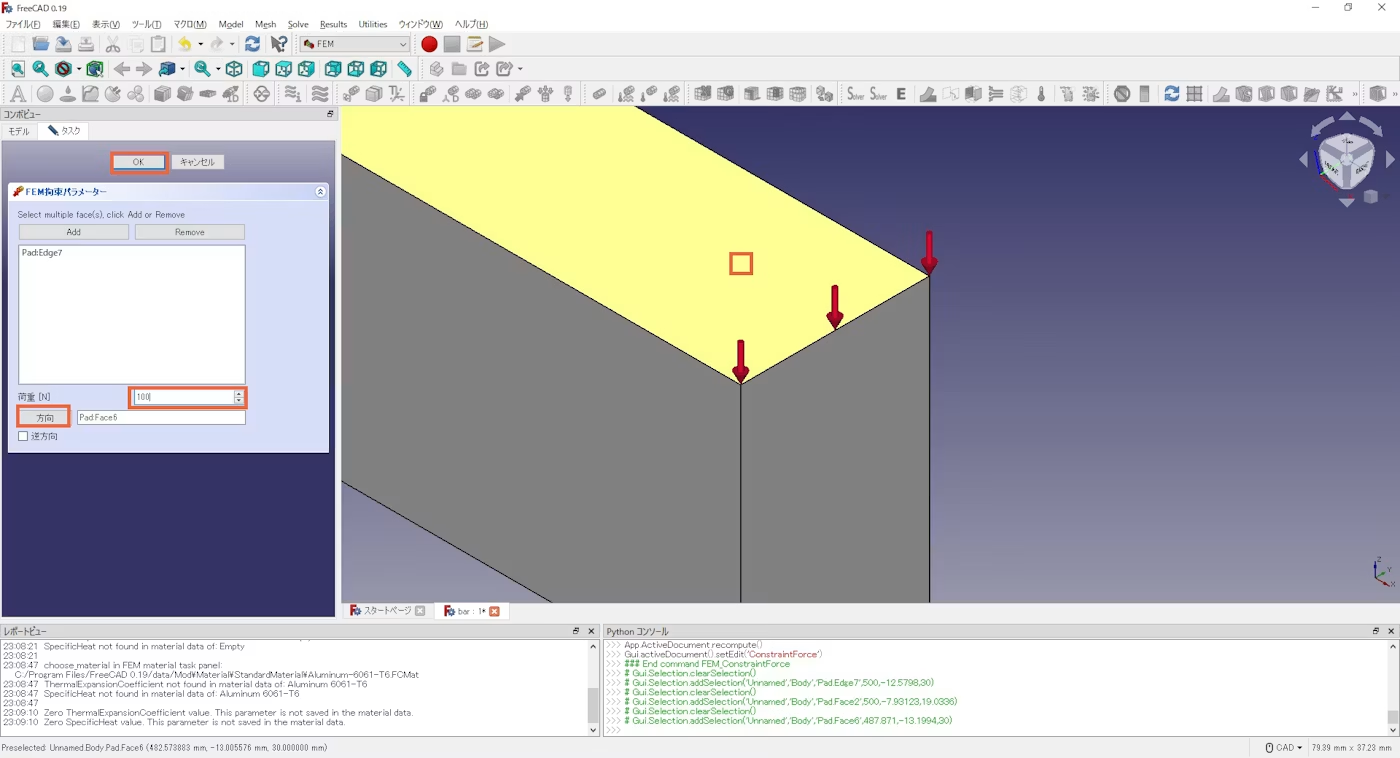

  1. 点击模型顶部
  2. 点击任务视图中的[方向]（箭头指向下方）
  3. 在任务视图中将100N设置为[加载]
  4. 任务视图 [OK]

要设置力的作用，你可以点击模型表面然后选择载荷方向，然后设置[方向]。 操作难懂，但只要随意点开，应该能很快掌握。

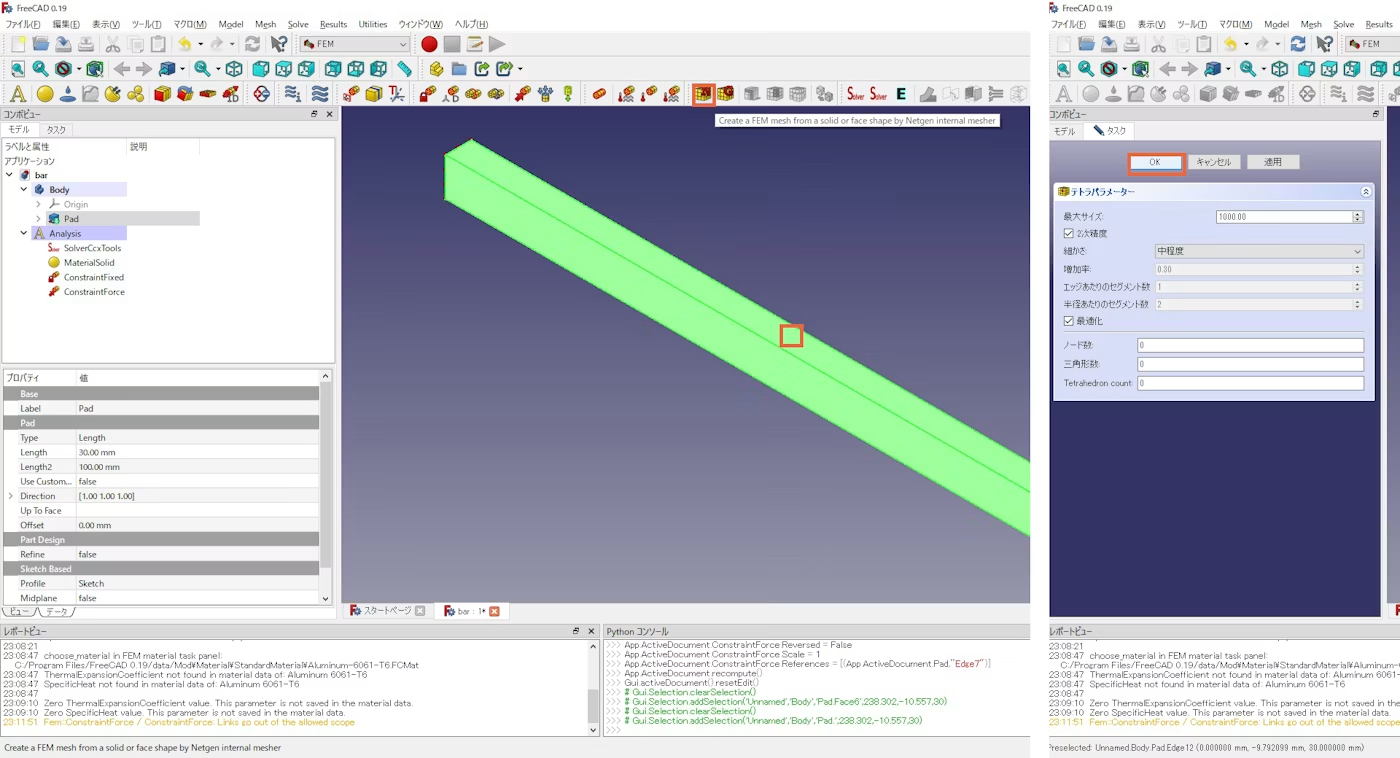

切割网格


  1. 双击模型中的任意位置即可选择整个系统
  2. [创建一个有限元网格……]（这次我们用的是Netgan messer）
  3. 目前我把它设为默认设置[OK]。

当网状物断裂时，应该会变成一根棕色的杆子。

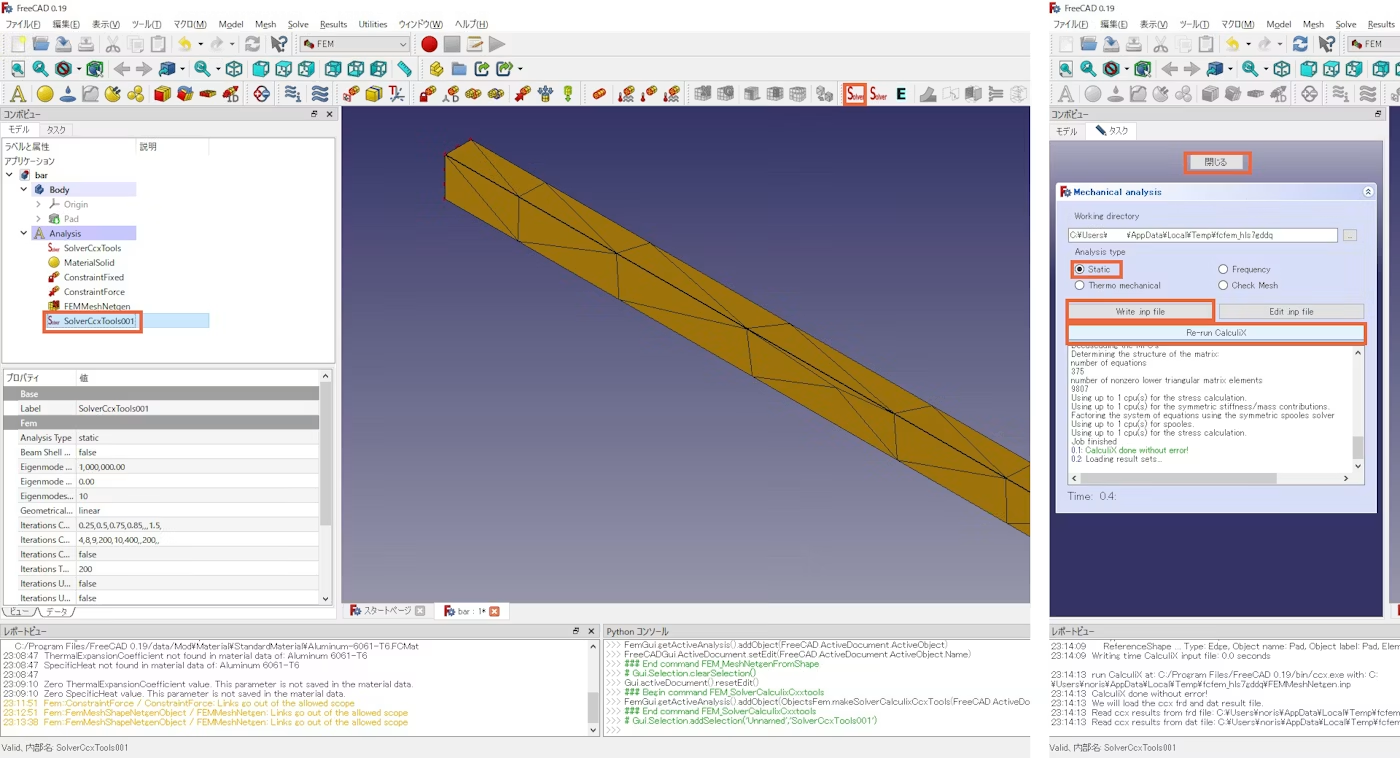

我们来运行FEM。


  1. 点击顶部导航栏 [Solver]（模型窗口中将创建 SolverCcxTools001）
  2. 双击 [SolverCcxTools001]
  3. 在任务窗口中选择[静态]
  4. 点击[Write.inp文件]
  5. 点击[重跑微积分]（几秒钟内完成）
  6. [CCX 结果]是在模型视图树中创建的。

如果你选择了除[静态]以外的任何方式，似乎也可以进行频模分析和热应力分析。

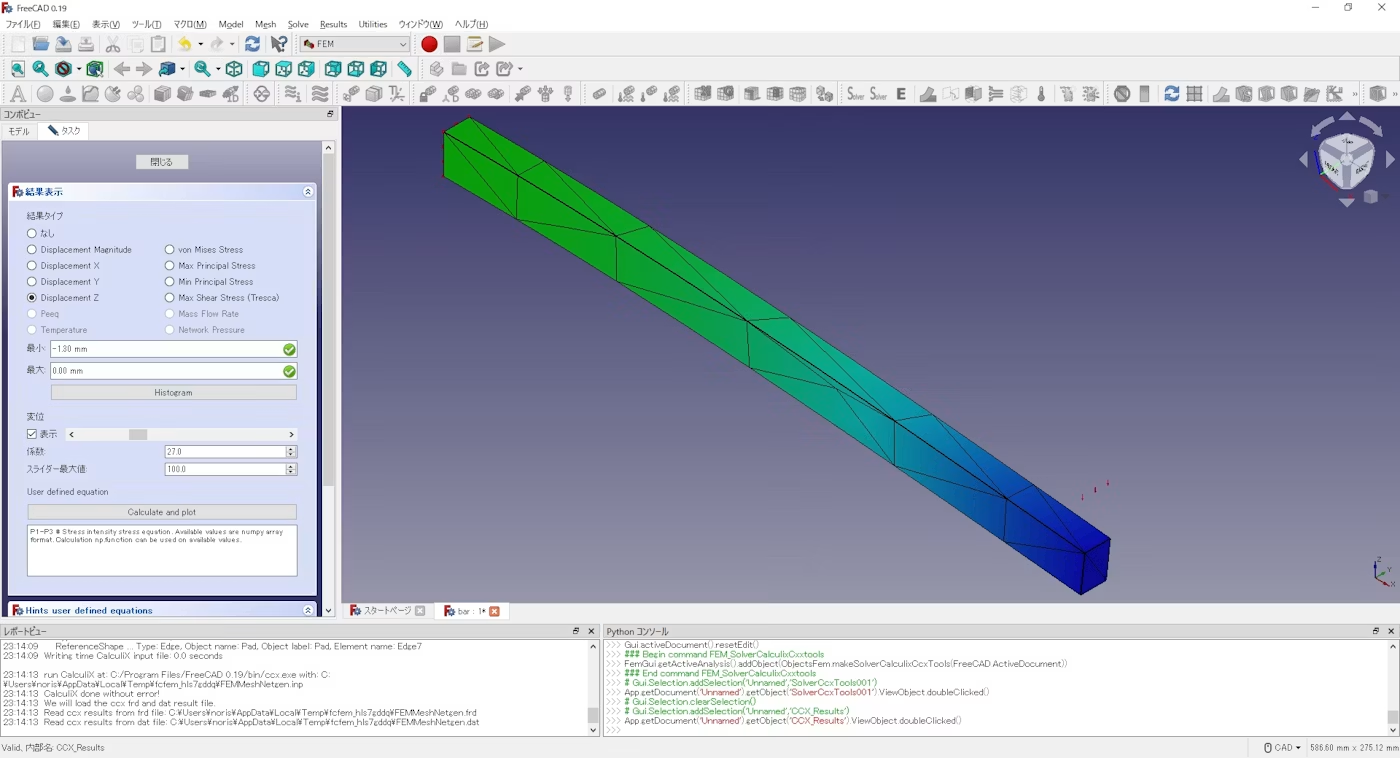

让我们来看看结果


  1. 在模型视图树中双击[CCX_Results]

您可以使用单选按钮查看各种结果。 此外，通过摆动位移滑块，你可以夸张并展示应变。 最大容量为1.3毫米，几乎与铝材悬臂梁手工计算的结果相同，悬臂梁承受集中载荷。

6 CFD

把长棍当作水道，试着把水引导进去。
丢弃有限元计算结果，打开刚创建的杆模型文件，然后进入CFDoF工作台。

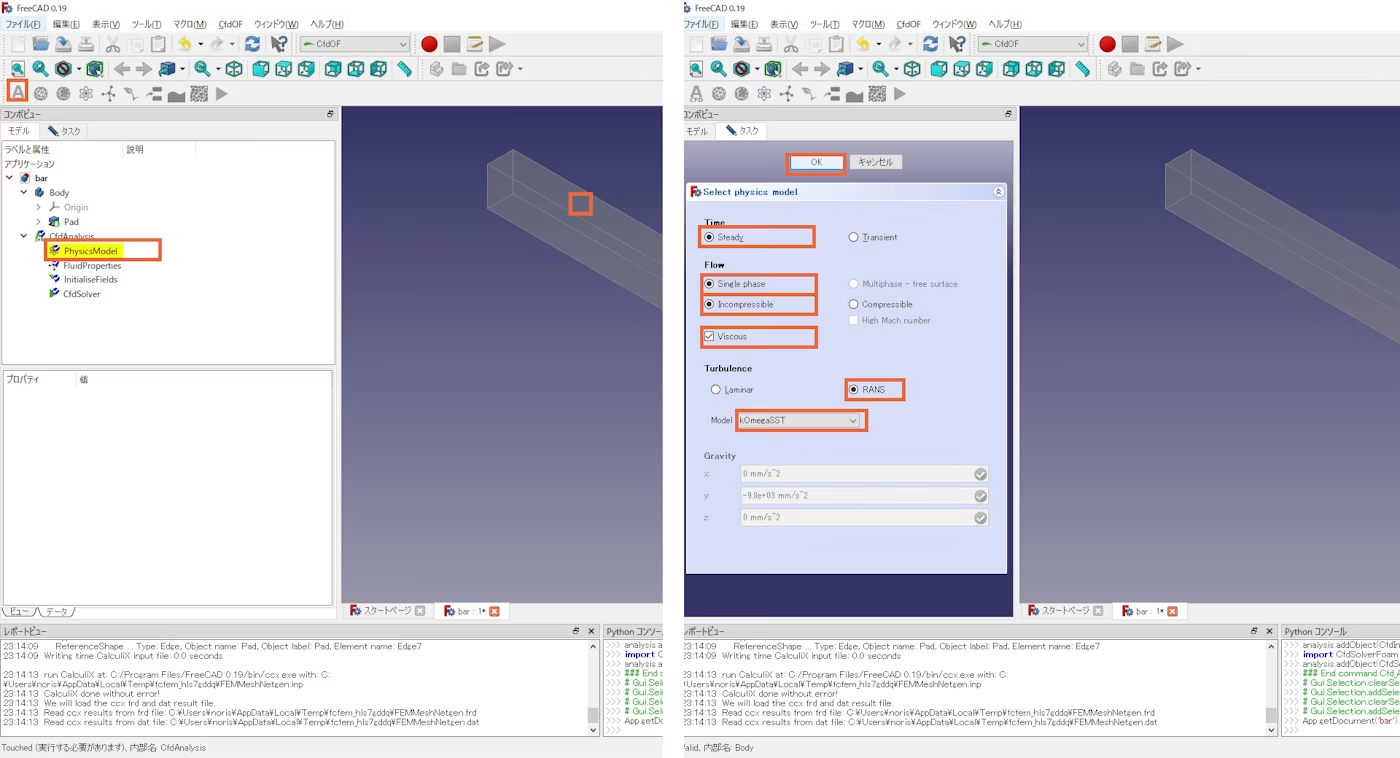

6.1 我们布置了模拟。


  1. 双击模型部分以选择全部
  2. [答：创建一个分析容器……]咔哒
  3. 在模型视图中双击[PhysicsModel]。
  4. 在任务视图中[稳健地]检查（稳定流畅）
  5. 在任务视图中检查[单相]（单相流）
  6. 在任务视图中检查[不可压缩流体]（不可压缩流体）
  7. 在任务视图中检查[粘性]（粘性液体）
  8. 在任务视图[RANS]中，选择模型[kOmegaSST]（使用k-ω湍流模型）
  9. [好的]

这次，既然有机会，我决定把它当作湍流，暂时把它当作未压缩的粘性流体来处理。

6.2 设置流体

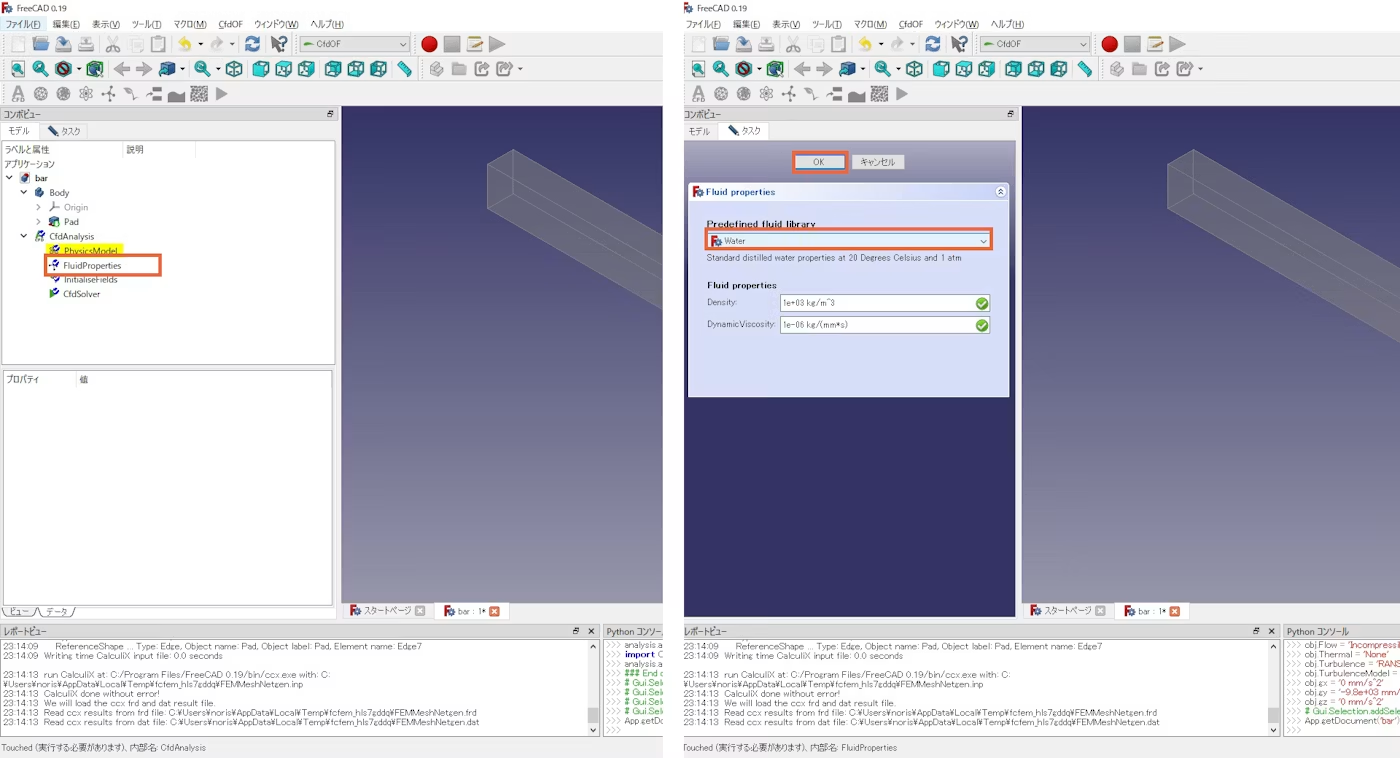

  1. 在模型视图中双击[FluidProputies]
  2. 在任务视图中选择[水]
  3. [好的]

你可以输入空气和水的预设或物理属性值。 这次我试了用水。

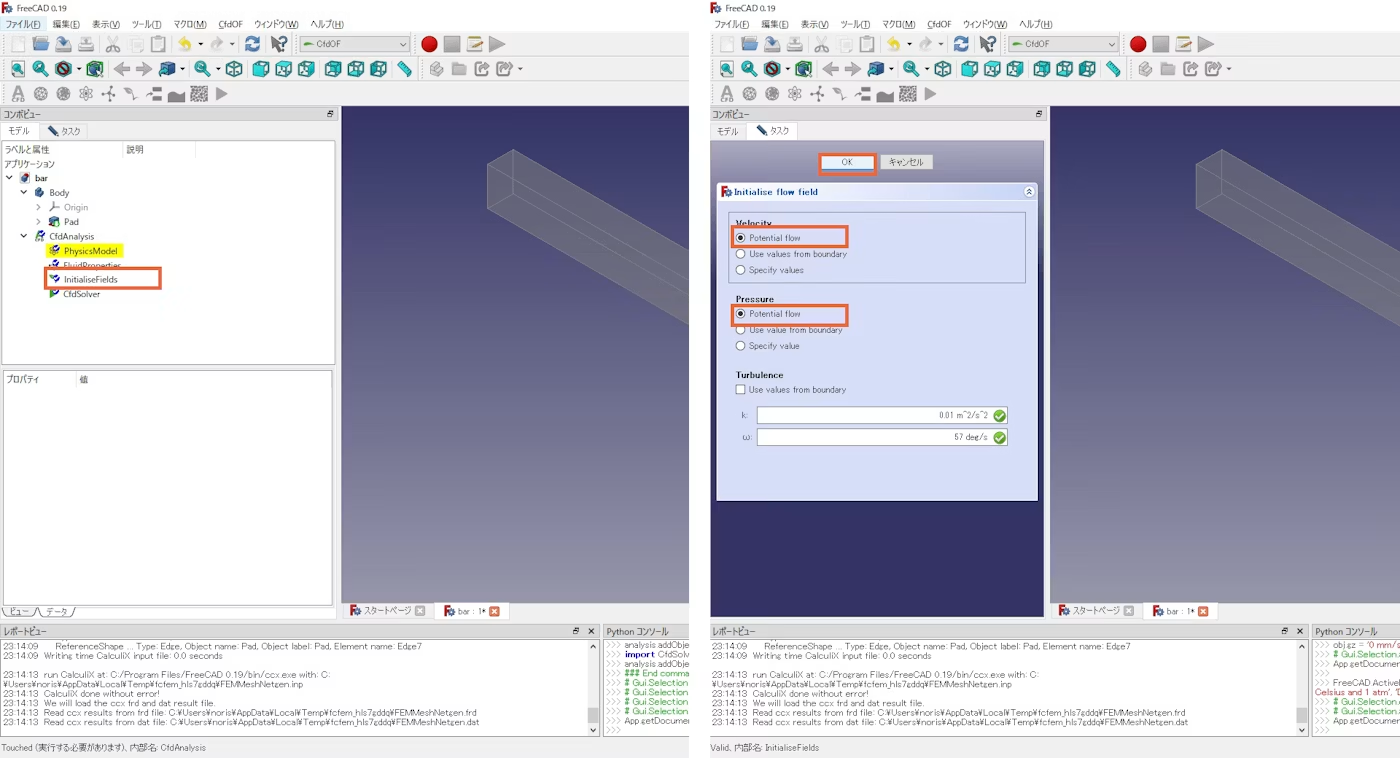

6.3 设置初始条件


  1. 在模型视图中双击[InitialFluids]
  2. 在任务视图中选择 Velocity-速度 中的 [Potential flow]——势流。
  3. 在任务视图中选择 压力里的势流。

目前，我会为两者设定一个潜在的流程。

6.4 设定入口边界

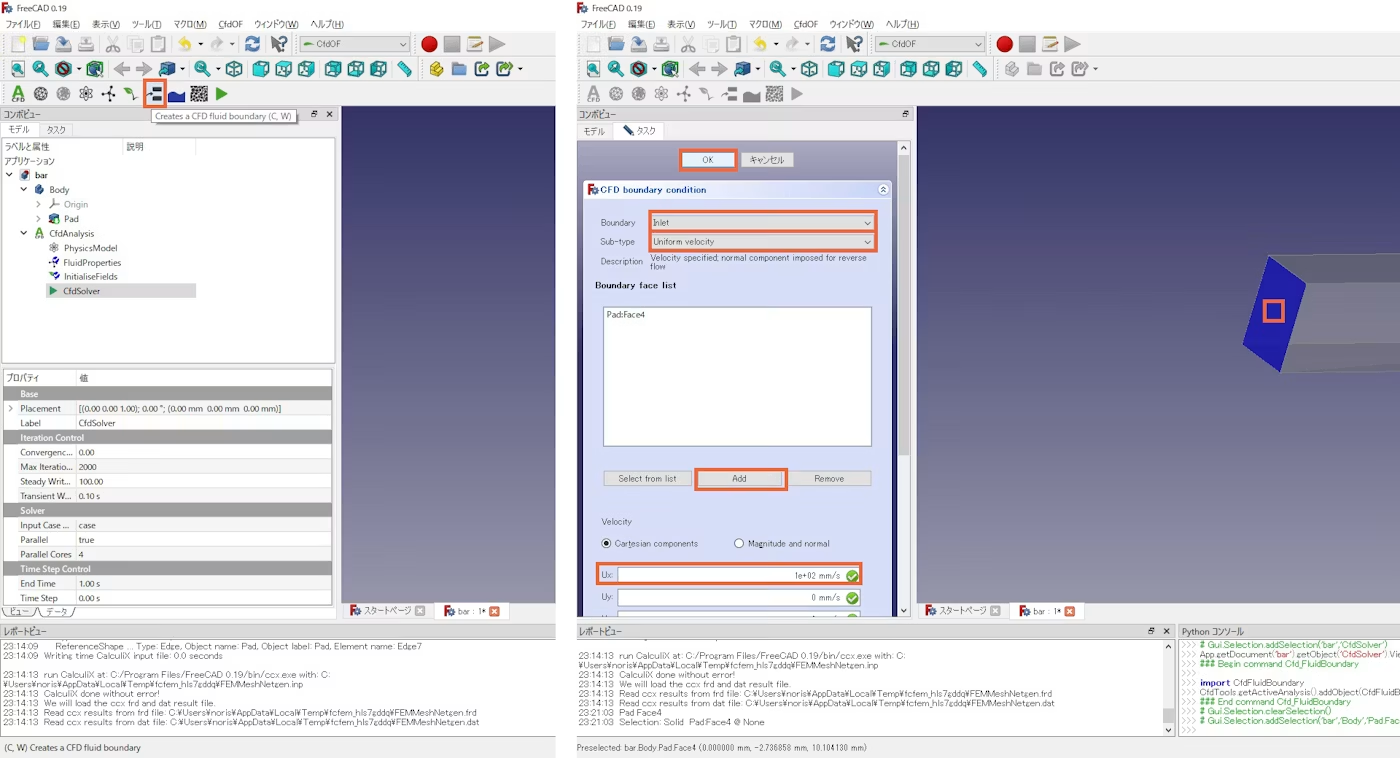

在上方导航栏中，点击[创建CFD流体边界……]咔哒
在任务视图中选择[入口]
选择任务视图[匀速]
点击模型的边缘面（你想添加水的地方）选择它，然后在任务视图中点击[添加]来选择
在任务视图的用户体验中输入100 mm/s（100 mm/s的流向X方向）
[好的]
我尝试让流速均匀的水以100mm/s从一侧进入。

6.5 设定出口边界

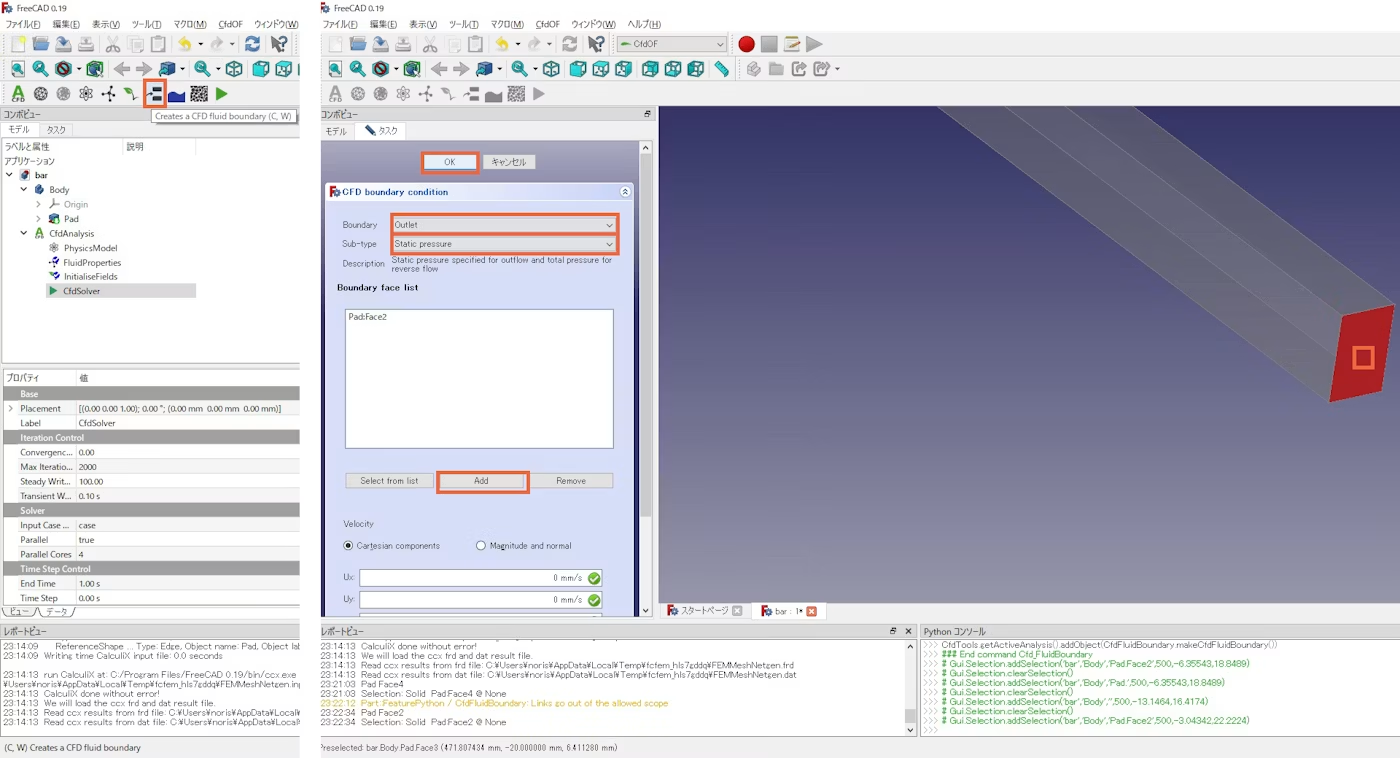

  1. [创建CFD流体边界……]咔哒
  2. 选择任务视图 [出口]
  3. 选择任务视图[静压]
  4. 选择模型对面的边面（你想分水的地方）[添加]
  5. [好的]

出口是一个既不设定流速也不设定气压的表面。

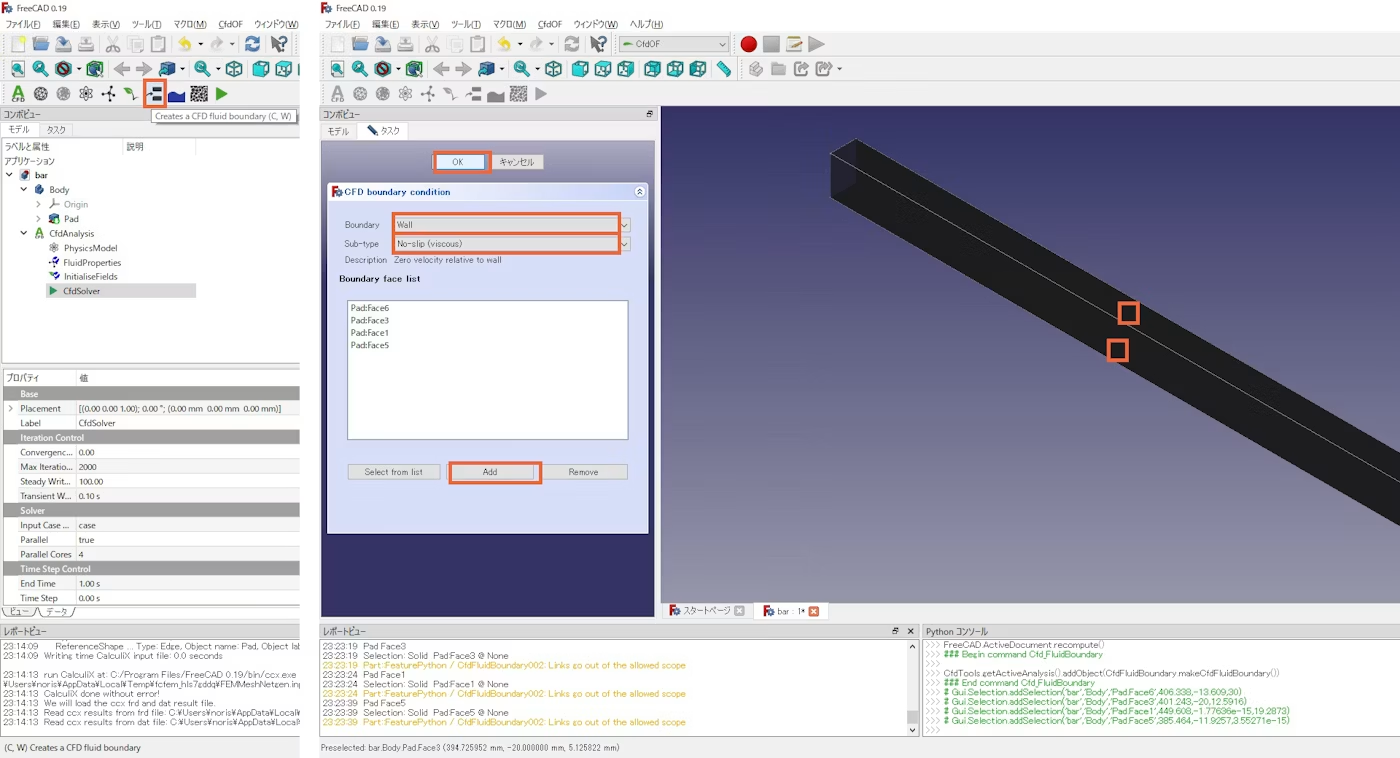

6.6 设定墙的边界


  1. [创建CFD流体边界……]咔哒
  2. 选择任务视图[墙]
  3. 在任务视图中选择[无滑动]
  4. 选择四面墙 [添加]
  5. [好的]

我们安装了防滑墙。

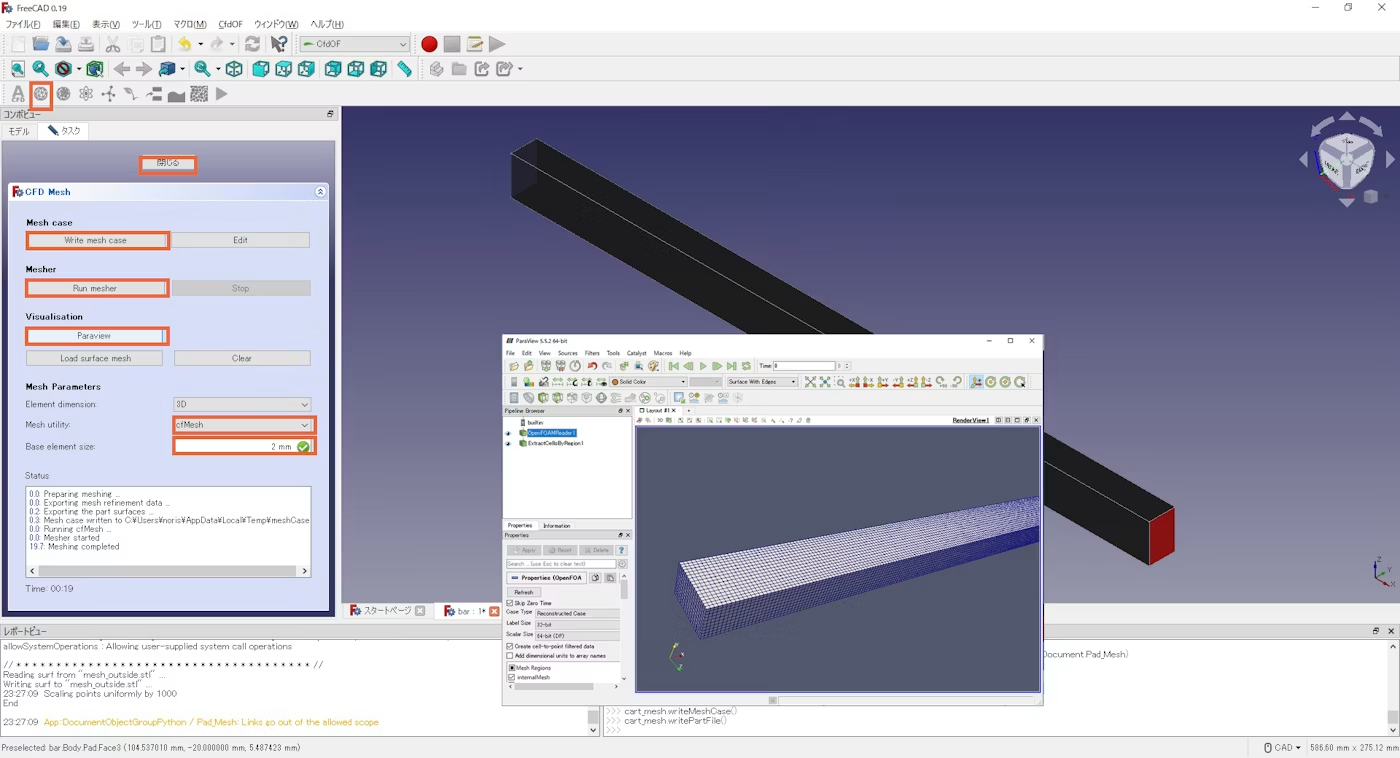

6.7 我们切开网格


  1. 双击模型中的任意位置即可选择整个模型
  2. 顶部导航栏 [创建网格……]咔哒
  3. 在任务视图中输入2毫米[基础元素大小]
  4. 在任务视图网格的延展度中选择[cfMesh]
  5. 在任务视图中点击[写网格案例]
  6. 在任务视图中点击[运行网格]
  7. 在任务视图中点击[ParaView]查看网格。
  8. 任务视图 [关闭]

完成后，你可以在Paraview中预览。
网格也可以运行G网格，但这次我想看到流速分布，所以我选择了一个等距的方形cfMesh。

6.8 最后，是时候执行CFD。

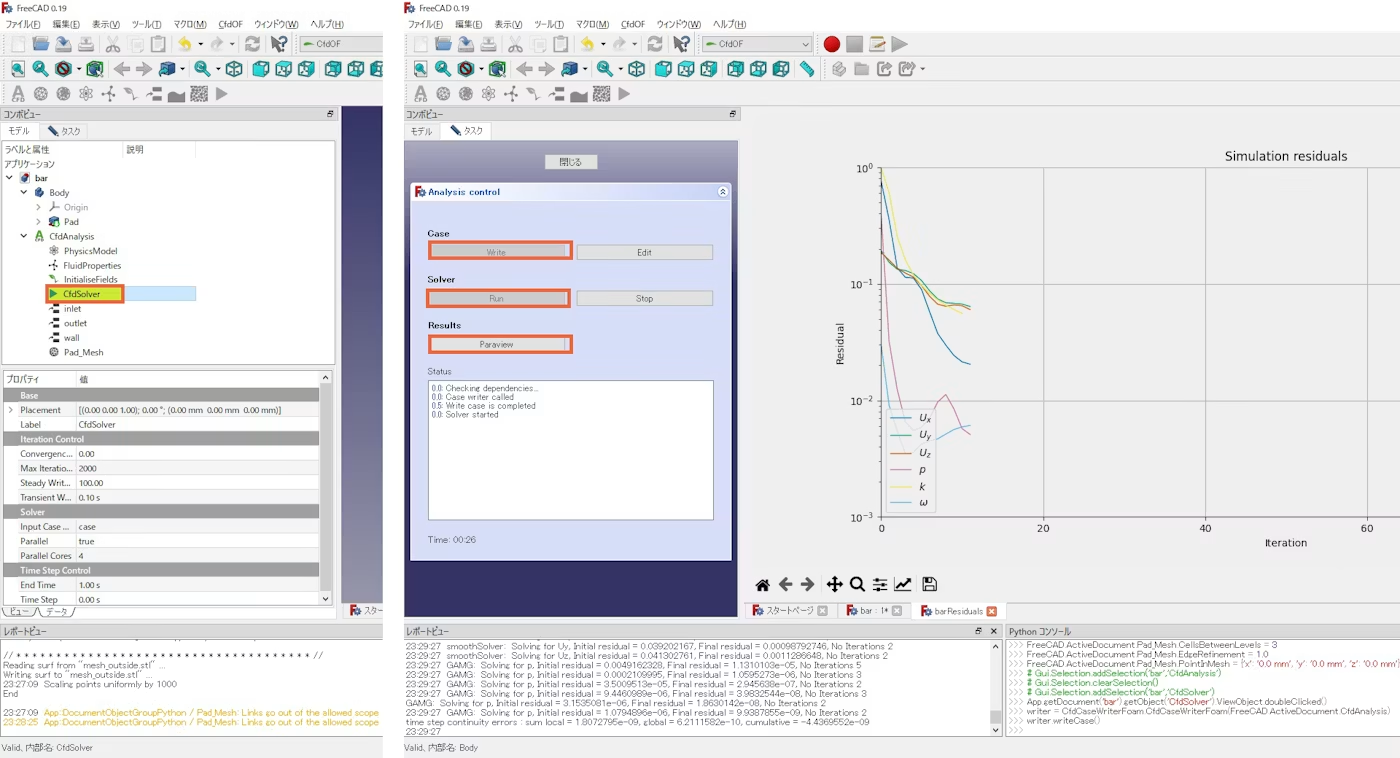

  1. 在模型视图中双击[CfdSolver]树
  2. 在任务视图中点击[写入]
  3. 在任务视图中点击[运行]（计算将开始）
  4. 在任务视图中点击[ParaView]

点击[CfdSolver]后，你可以从模型视图底部设置循环次数和使用的核心数。
当你运行[运行]时，会显示重复计算的图表，方便你检查收敛状态。

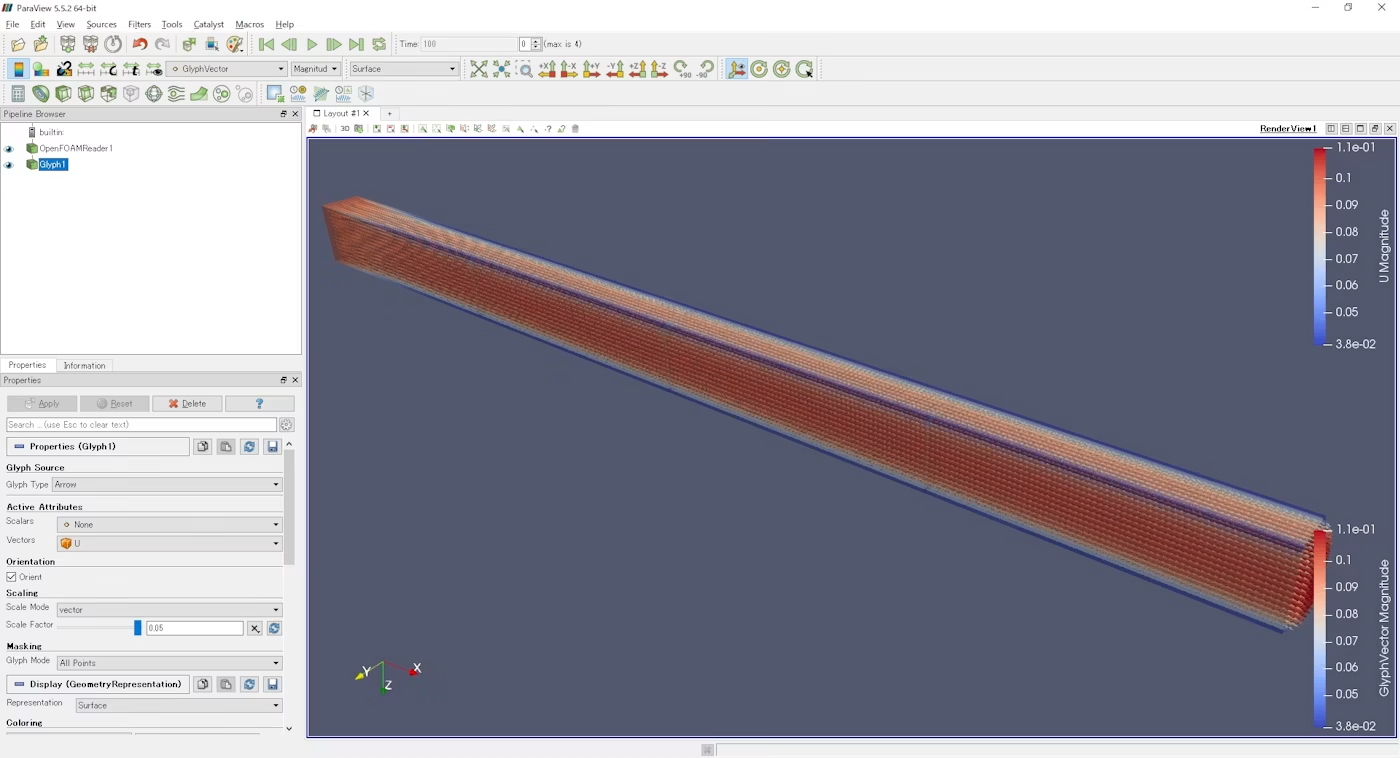

完成后，你可以在Paraview中预览。 这次是第七代Core i5笔记本，大约5分钟就完成了。


边界层的发展与湍流的速度分布似乎一致。
（我不习惯用Paraview，所以无法正确显示……）

7 结论

你可能会想，“写环境构建条目最终很麻烦！”但我希望你现在明白，构建和操作系统其实非常简单。
当然，当前版本是0.19，离ver1.0还很远，还有一些地方需要改进，但已经感觉到了“可用”的阶段。
由于FreeCAD是开源软件，随着用户群体的增长，其价值也随之提升。 由于该版本仍在开发中，每个版本的快速信息共享将帮助更多人。 如果你哪怕有一点兴趣，请考虑使用它。
