1 基本思路

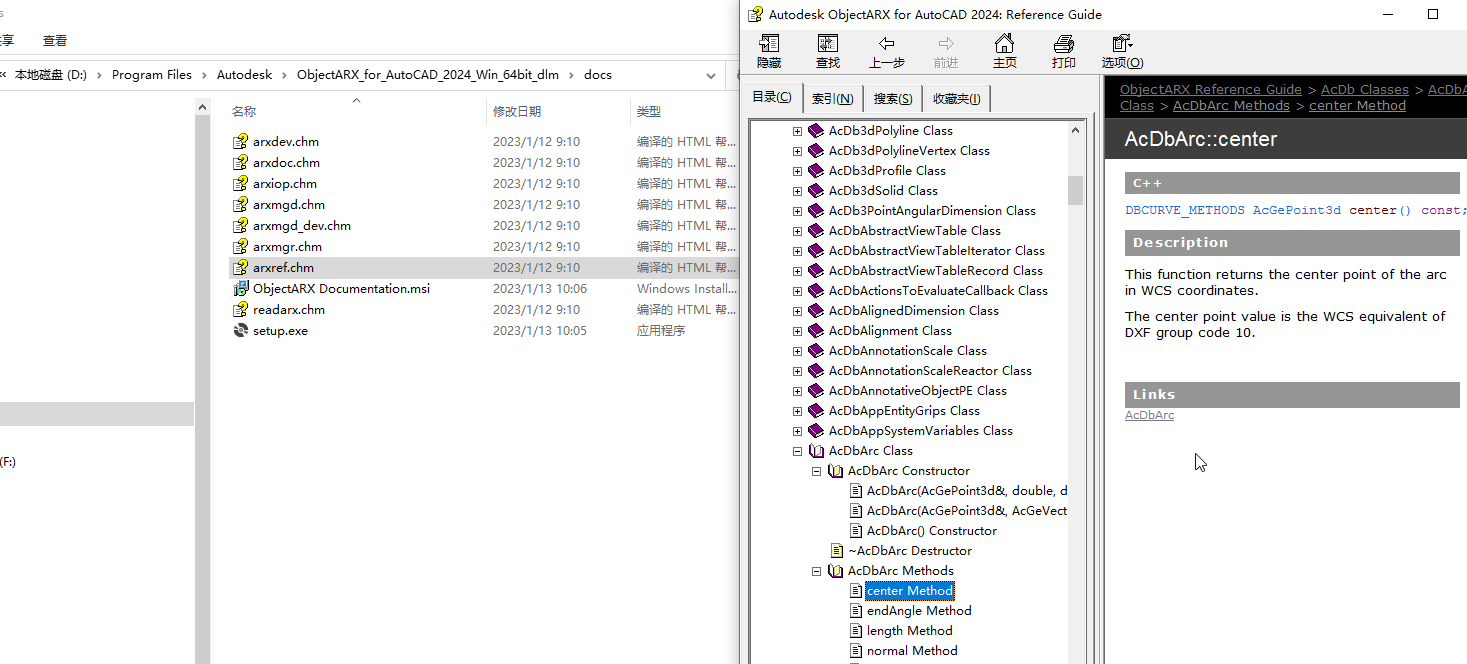

曾经写过vba和vb的cad开发，惊叹于那个chm文档（AutoCAD ActiveX 和 VBA 参考（明经翻译版））文件结构化做的非常好，查询非常方便，比如绘制一个直线，命令，参数，获取直线的长度等属性，也就是每个命令对应输入参数、方法和属性（现在只有method了吗？没有property了吗？），明白了一个就全都明白了，剩下的就是查手册。C++亦如此吧，安装arx后本地的帮助文件：

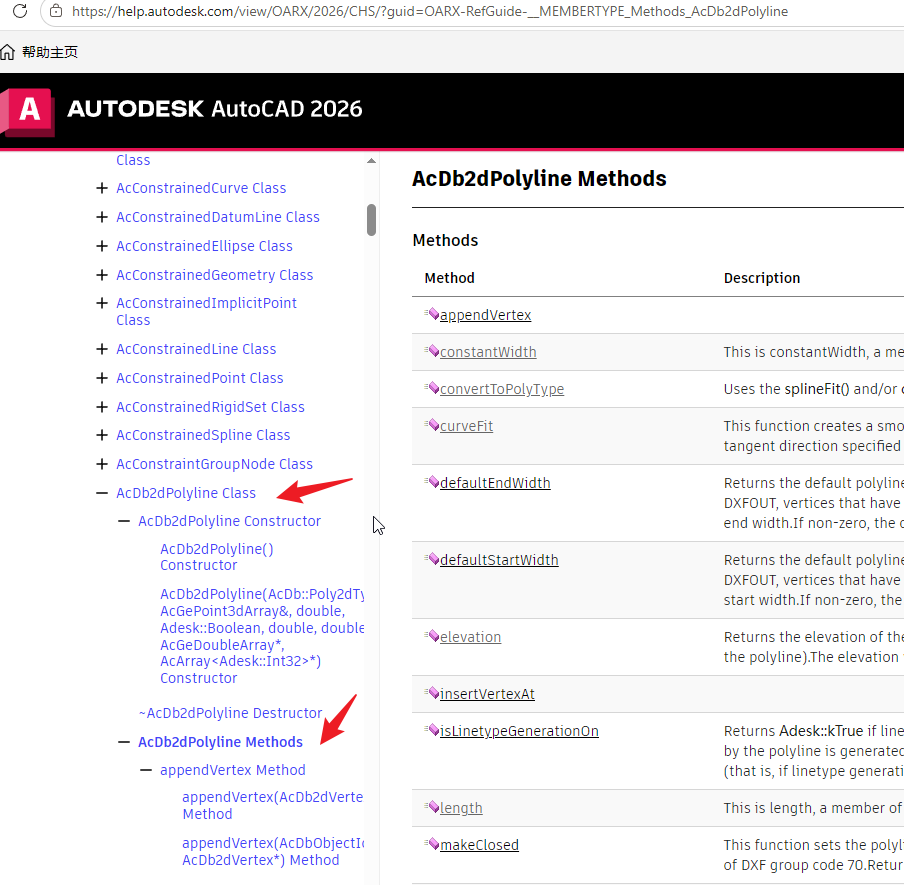

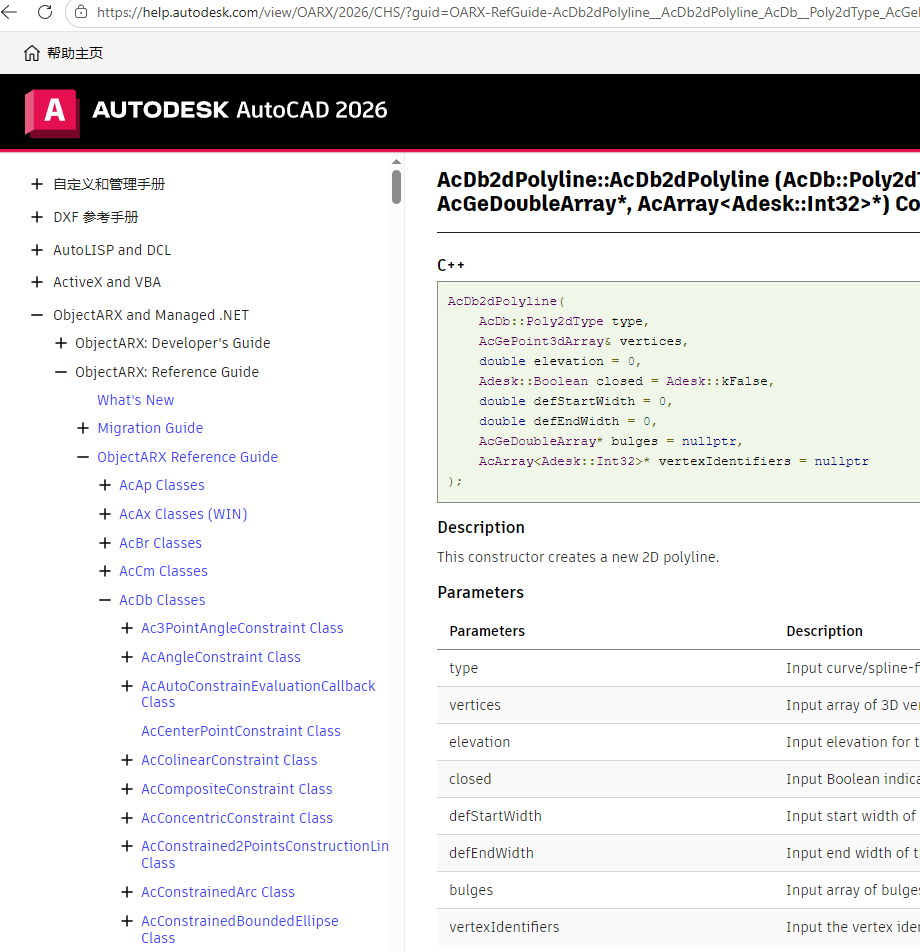

官方在线的：
https://help.autodesk.com/view/OARX/2026/CHS/?guid=OARX-RefGuide-AcDb3dPolyline__AcDb3dPolyline_AcDb__Poly3dType_AcGePoint3dArray__Adesk__Boolean

2 框架思路

AutoCAD ObjectARX 二次开发（2020版）–4,使用ARX向导创建CAD二次开发项目（编程框架）–
手动创建ObjectARX应用程序非常麻烦，在此步骤中，将介绍ObjectARX向导。
在这里，我们将使用ObjectARX向导创建我们的ObjectARX应用程序。
本节的程序的需求是，接收CAD用户的输入。

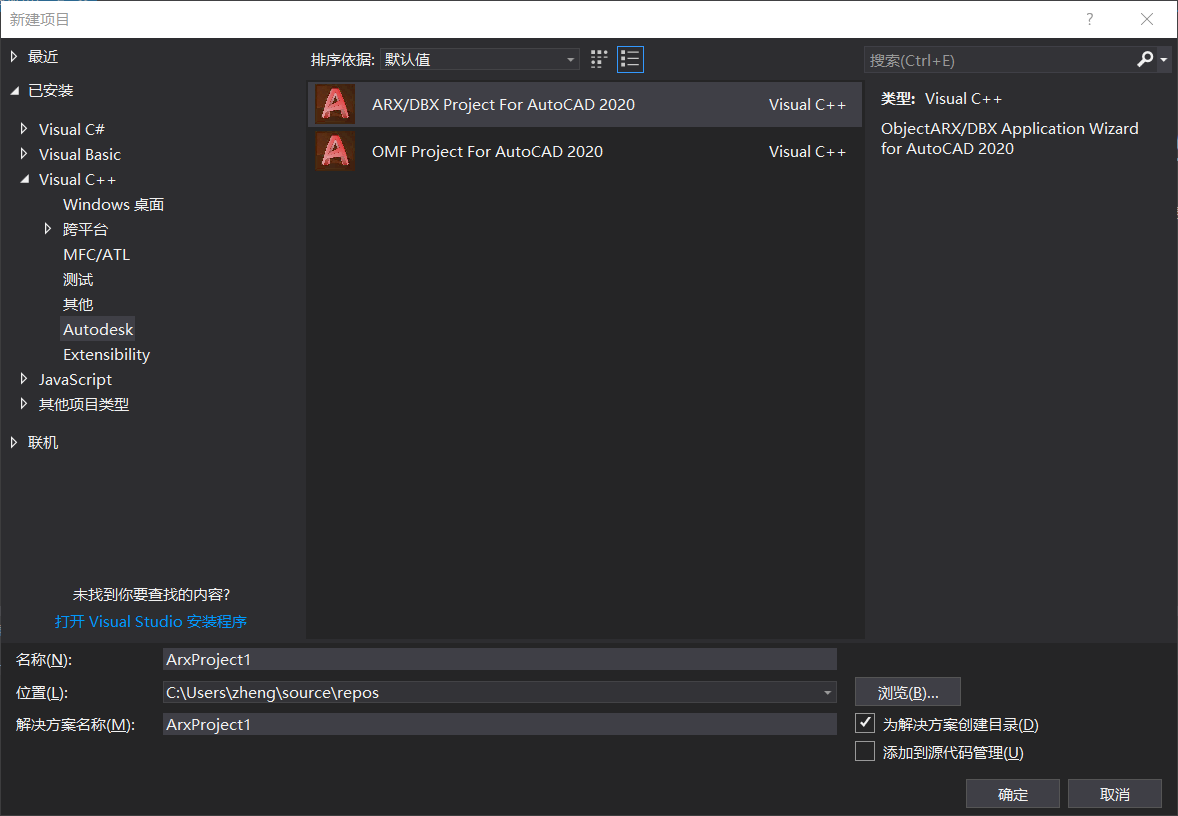

首先，打开VS2017，新建项目
在左边的树形目录里依次选择Visual C++ --> Autodesk
然后在窗口中间选择 ARX/DBX Project For AutoCAD 2020
点击确定

这里可能遇到一些状况导致点击确定后无法进入下一步，
有可能是本教程开头介绍的部件没有完全安装，或者安装过程中路径选择错误，或者安装向导的时候没有使用管理员权限导致的。

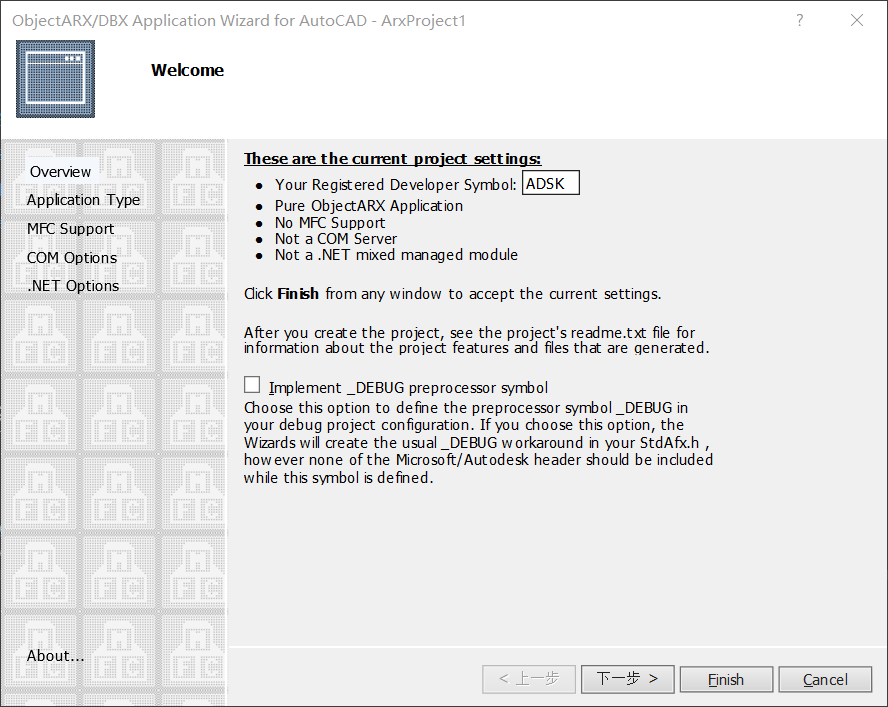

如果前面的准备工作一切就绪，那么确定后会弹出这样的窗口来

窗口第一行可输入的内容是注册开发人员符号（RDS），
如果你有的话，就输入你的符号，
如果你不知道这是什么的话，请忽略，这个不影响我们开发程序，只是个标识符。
其它选项我们暂时不需要，可以直接点击完成（Finish）。

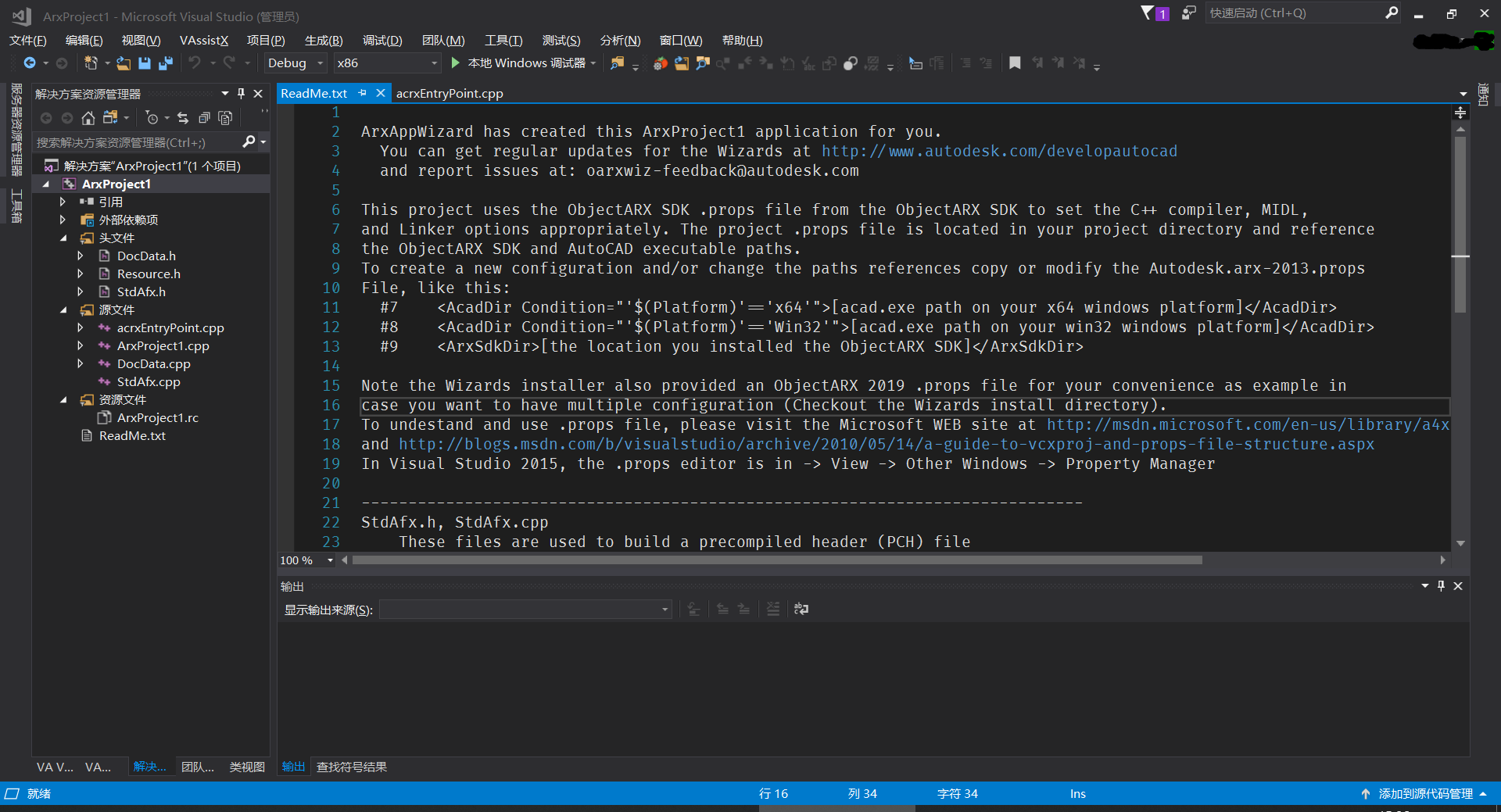

当你看到这个场景的时候，恭喜你，编程模板（框架）已经准备好了，我们要写自己的业务和逻辑进去了。

因为ARX开发的方式是，将自己的函数注册给库，指定调用命令就完成了。
CAD加载我们的程序后，用你事先指定的命令，就可以调用对应的函数了。
重点来了，在创建我们自己的函数之前，我们先学习模板里预留给我们的函数。
在acrxEntryPoint.cpp 77行左右，你应该能看到这个函数

static void ADSKMyGroupMyCommand () {
    // Put your command code here
}

这就是一个可以被注册为CAD指令的函数。
函数名其实是两部分组成的，前半段为ADSKMyGroup，后半段为MyCommand。
前半段的意义类似于名字空间，默认是你的RDS符号+MyGroup,实际上可以是任何合法的字符
后半段才是真正的函数名，是你想给函数取的名字。
比如你可以取一个函数名为 static void CloudTestInput(){ }
请注意，修辞是static，返回值是void，参数为空，都是固定的，不能变。
虽然现在函数内部是空的，没有关系，最后一步再来写函数内容，先看文件最下面，找到这一句

ACED_ARXCOMMAND_ENTRY_AUTO(CArxProject1App, ADSKMyGroup, MyCommand, MyCommandLocal, ACRX_CMD_MODAL, NULL)

这是将函数注册为CAD指令的方法。
一共有6个参数。
参数1：程序标识符，使用默认值
参数2：注册函数的前半段名字，也就是刚才说的名字空间
参数3：注册函数的后半段名字，真正意义的函数名
参数3：CAD指令。这是你创建的CAD指令，当在CAD中输入这条指令时就会调用对应的函数。
参数4：模式，暂时使用默认值。
参数5：默认NULL
生成程序，会得到一个后缀为ARX的文件，这就是我们的CAD插件。不过现在这个插件没有任何功能。
我们现在来写函数内容，让这个插件拥有接收用户输入的功能。
注意，ARX要求生成过程中0警告0错误，哪怕有一个警告也会阻止生成成功。
所以，拿出强迫症精神，做ARX开发，一个警告都不能有。
我们给刚才的函数内部添加如下内容：

static void ADSKMyGroupMyCommand() {

    wchar_t temp[32];
    wmemset(temp, 0, 32);

    acutPrintf(_T("这是我的第一个ARX插件\n"));       //输出
    acedGetString(0,_T("请问你的名字是："),temp);   //输入
    acutPrintf(_T("你好，%s\n"),temp);     //输出
}

简介一下acedGetString函数，这是接受输入的函数，有很多重载方式，当前使用的方式有三个参数。
参数1：若为0，空格和回车都会使字符串输入结束，若非0，空格不会使字符串输入结束，需要回车才会结束。
参数2：输出字符串的部分
参数3，接收字符串的缓存
生成新的ARX吧，然后依照第三节的内容加载ARX并且执行这条指令。
指令是你自己创建的，本例中为 MyCommandLocal。

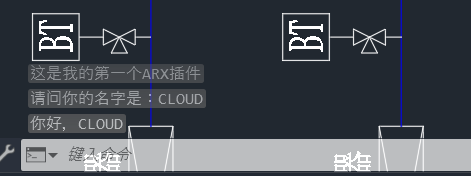

执行效果如下：

你可以依照上面的格式，自己在acrxEntryPoint.cpp文件的类中添加新的函数
然后添加一条新的注册指令。
就像这样

    static void BIMCloudHello() {

        wchar_t temp[32];
        wmemset(temp, 0, 32);

        acutPrintf(_T("这是我的第一个ARX插件\n"));       //输出
        acedGetString(0,_T("请问你的名字是："),temp);   //输入
        acutPrintf(_T("你好，%s\n"),temp);         //输出
    }

ACED_ARXCOMMAND_ENTRY_AUTO(CArxProject1App, BIMCloud, Hello, myhello, ACRX_CMD_MODAL, NULL)
然后在CAD中执行myhello指令，就可以调用这个函数了。记得，新函数要添加在acrxEntryPoint文件的类当中，作为一个类成员函数。
你应该已经注意到，整个过程中没有添加任何头文件，
因为创建模板的时候，ARX向导已经帮我们添加好了，所以非常方便，直接就可以写业务逻辑了。
但是你用到Unicode字符的话，就需要自己添加
#include "tchar.h"
本文来自博客园，作者：-Cloud-，转载请注明原文链接：https://www.cnblogs.com/TheRedHouse/p/11995966.html

3 框架和代码

使用C++语言进行CAD二次开发，以AutoCAD为例，通常需要利用AutoCAD提供的API（如ObjectARX或ObjectARX.NET）。以下是一个简化的例子，描述如何开发一个插件，用于自动生成一个标准的圆柱体模型。

步骤1： 准备工作

安装AutoCAD和AutoCAD的开发环境（例如，ObjectARX SDK）。
配置开发环境，以便可以使用ObjectARX SDK中的库和头文件。
步骤2： 创建项目

在你的C++开发环境中创建一个新的ObjectARX项目。
引入必要的AutoCAD头文件和库文件。
步骤3： 编写代码

下面是一个简化的C++代码示例，用于在AutoCAD中创建一个圆柱体：

#include "aced.h"
#include "AcDb.h"
#include "AcGi.h"
#include "AcPl.h"
#include "AcPlCylinder.h"
// 命令类定义
class CreateCylinderCommand : public AcEdCommand
{
    public:
    virtual void beginCommand(void)
    {
        // 命令开始时调用的代码（如果有）
    }
    virtual Acad::ErrorStatus command(void)
    {
        // 定义圆柱体的参数
        double height = 10.0; // 高度
        double radius = 5.0; // 半径
        // 创建一个圆柱体实体
        AcPlCylinder cyl(AcGePoint3d(0, 0, 0), radius, height);
        // 转换为AutoCAD的数据库表示
        AcDbCylinder *pDbCylinder = AcDbCylinder::create();
        pDbCylinder->setCenter(cyl.center());
        pDbCylinder->setRadius(cyl.radius());
        pDbCylinder->setHeight(cyl.height());
        // 开始一个事务来添加圆柱体到数据库
        AcDbTransactionManager* pTransMgr = acDbTransMgr;
        AcDbTransaction* pTrans = pTransMgr->startTransaction();
        AcDbBlockTableRecordPtr pBlkTblRcd;
        acdbOpenObject(pBlkTblRcd, ACDB_MODEL_SPACE, AcDb::kForWrite);
        // 将圆柱体添加到模型空间
        pBlkTblRcd->appendAcDbEntity(pDbCylinder, Adesk::kTrue);
        // 提交事务
        pTrans->commit();
        // 清理
        pDbCylinder->close();
        return Acad::eOk;
    }
    // 其他必要的方法（如endCommand等）
};
// 命令工厂函数
static void createCylinder()
{
    CreateCylinderCommand cmd;
    cmd.startCommand();
    cmd.command();
}
// AutoCAD命令入口
extern "C" AcRx::AppRetCode acrxEntryPoint(AcRx::AppMsgCode msg, void* appId)
{
    switch (msg)
    {
        case kInitAppMsg:
            acrxDynamicLinker->unlockApplication(appId);
            acrxDynamicLinker->registerAppMDIAware(appId);
            break;
        case kUnloadAppMsg:
            // 清理代码（如果有）
            break;
            default:
            break;
    }
    return AcRx::kRetOK;
}

// 命令注册
extern "C" void acedRegCmds()
{
    acedRegCmds->addCommand(_T("MYCOMMANDS"), _T("CREATECYLINDER"), _T("CC"), ACRX_CMD_MODAL,     createCylinder);
}

步骤4： 编译和链接

编译你的C++项目，生成一个ObjectARX库文件（例如，.arx或.dbx）。
确保你的库文件与AutoCAD兼容，并可以在AutoCAD中加载。
步骤5： 在AutoCAD中加载和运行插件

在AutoCAD中，使用NETLOAD或APPLOAD命令加载你的ObjectARX库文件。
在AutoCAD命令行中输入CREATECYLINDER或CC来运行你的命令，并生成圆柱体。
请注意，上述代码是一个简化的示例，仅用于说明基本概念。在实际开发中，你可能需要处理更多的细节和错误情况，并确保代码与AutoCAD的不同版本兼容。此外，AutoCAD的API可能会随着版本的更新而发生变化，因此建议查阅最新的AutoCAD开发文档以获取准确的信息。
————————————————
版权声明：本文为CSDN博主「科学的发展-只不过是读大自然写的代码」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。
原文链接：https://blog.csdn.net/xie__jin__cheng/article/details/140827162

4 .cpp和.h文件区别

https://blog.csdn.net/weixin_44115575/article/details/137040409

官方资源

  1. Autodesk Developer Network (ADN)
  2. ObjectARX SDK 帮助文档
    • 安装ObjectARX SDK后，本地会有完整的帮助文档（ .chm 格式）
    • 包含API参考、教程和示例代码
  3. AutoCAD .NET API 文档

社区和论坛

  1. Autodesk Community Forums
  2. CAD Forum

书籍

  1. 《ObjectARX开发基础与实例》 - 国内经典的ObjectARX入门书籍
  2. 《AutoCAD ObjectARX 2012 开发基础与实例教程》 - 较新版本的教程

代码示例

ObjectARX SDK安装包中包含大量示例项目，位于 samples 目录，涵盖了各种AutoCAD功能的实现方式，是学习的最佳实践参考。
