二维CAD协作（同步命令）应用场景除了多专业协同外，还可以作为本专业同步三级校审。
毕竟office协作已成为基本，除了性能差点外，其他方面完全替代单机操作。
我们利用office协作代替了很多管理平台——例如人员管理，合同管理，成果登记，交付管理，同理，CAD协作也必将能在更多场景中应用，成为设计师习惯。
持续开发中，目前支持同步命令的有：

1. 已实现同步的命令

绘图命令

修改命令

块

组

注释

2. 项目结构

autocad-collab/
├── server/                    # Go服务端 (Beego v2 + GORM + WebSocket)
│   ├── conf/
│   │   └── app.conf          # 服务端配置文件
│   ├── controllers/          # 控制器
│   │   ├── default.go        # 默认控制器
│   │   ├── ws.go             # WebSocket控制器
│   │   ├── commands.go       # 命令API控制器
│   │   └── sessions.go       # 会话API控制器
│   ├── models/               # 数据库模型
│   │   └── models.go         # GORM模型定义
│   ├── routers/              # 路由配置
│   │   └── router.go         # Beego路由
│   ├── services/             # 业务服务
│   │   └── hub.go            # WebSocket连接管理与广播
│   ├── main.go               # 程序入口
│   ├── go.mod                # Go模块定义
│   └── go.sum                # 依赖版本锁
│
└── autocad-plugin/           # AutoCAD ObjectARX插件 (C++)
    └── AcadCmdIntercept/
        ├── AcadCmdIntercept.sln     # Visual Studio解决方案
        ├── AcadCmdIntercept.vcxproj # 项目文件
        ├── CollabConfig.h            # 统一配置常量
        ├── AcadCollabPlugin.cpp     # 插件主实现（核心逻辑、命令注册）
        ├── AcadCollabPlugin.h       # 插件头文件（CollabPlugin类定义）
        ├── CollabUtils.cpp          # 工具函数实现（日志、GUID、JSON、字符串转换）
        ├── CollabUtils.h            # 工具函数声明
        ├── CollabEntityHelper.h     # 实体创建辅助（预留）
        ├── CollabReactors.h         # 反应器声明（预留）
        ├── Resource.rc              # 资源文件
        └── bin/x64/Release/         # 编译输出目录
            └── AcadCmdIntercept.arx # 生成的ARX插件

3. 功能特性

• 实时协作: 多用户同时编辑同一个AutoCAD文件
• 命令同步: 用户操作通过WebSocket实时广播到所有连接的客户端
• 会话管理: 基于文件名自动创建或加入协作会话
• 命令历史: 所有协作命令记录在数据库中，新加入的用户会自动追加历史命令

4. 快速开始

4.1 启动服务端

打开cmd窗口，切换到server文件夹

autocad-collab/
├── server/

cd server
server

服务端将在 http://localhost:8080 启动。——可修改app.conf中服务端口号
服务端API端点：

• GET / - 服务状态检查
• GET /ws - WebSocket连接 (需要query参数: session_id, user_id, user_name)
• GET /api/sessions - 获取所有会话
• POST /api/sessions - 创建会话 (body: {file_name: “xxx.dwg”})
• GET /api/sessions/:id - 获取特定会话
• DELETE /api/sessions/:id - 删除会话
• GET /api/commands?session_id=xxx - 获取命令历史
• POST /api/commands - 创建命令

4.2 加载插件到AutoCAD

• 修改配置文件collab_config.json

  {
    "server": {
        "host": "localhost",
        "port": 8081
    },
    "websocket": {
        "ping_interval_ms": 30000,
        "handshake_timeout_ms": 5000,
        "recv_buffer_size": 8192
    },
    "log": {
        "file_name": "acad_collab_plugin.log",
        "buffer_size": 4096
    }
  }

• 启动AutoCAD

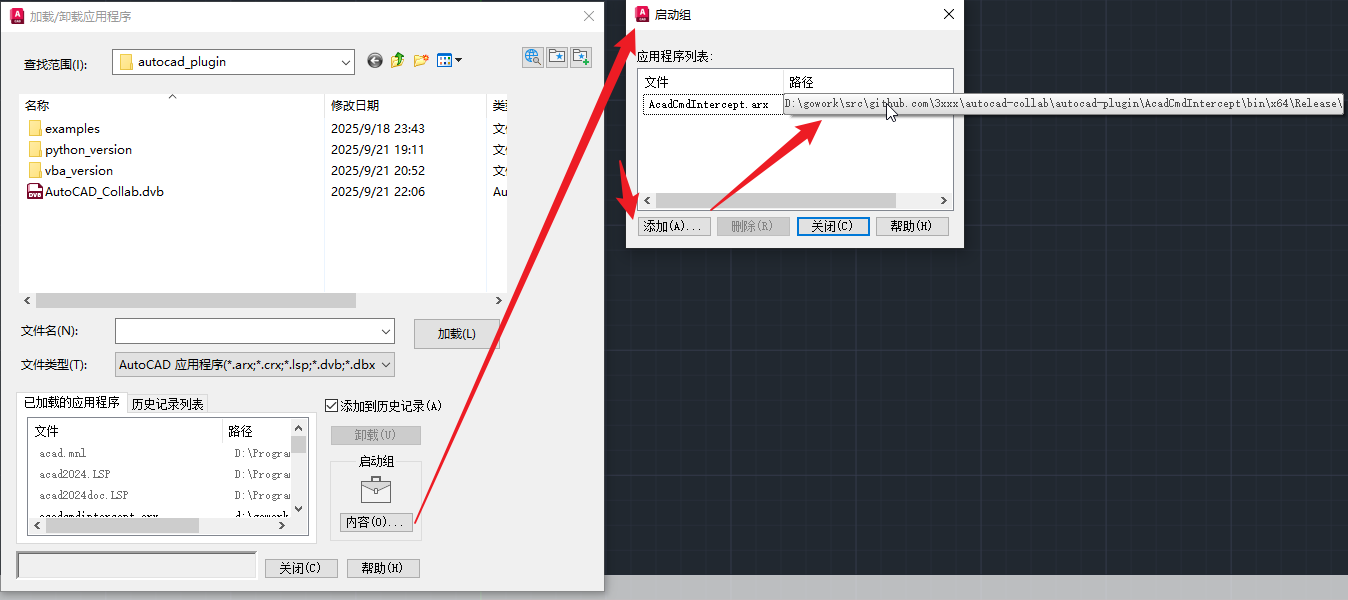

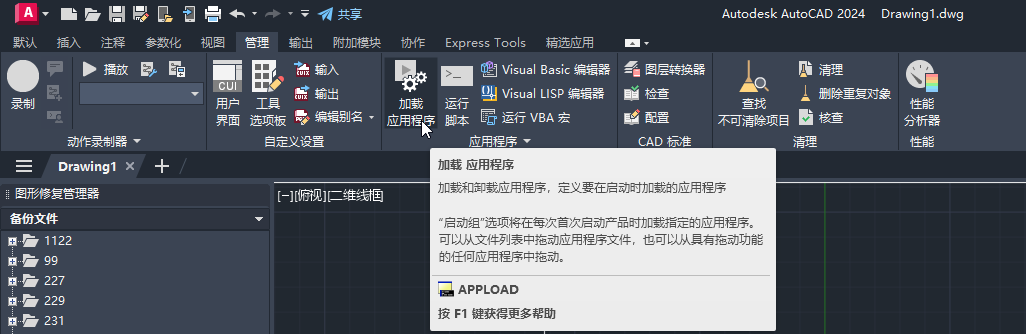

• 输入命令 APPLOAD——启动组——内容——添加：

• 选择编译生成的 AcadCmdIntercept.arx 文件

• 信任该插件

4.3 使用插件

插件命令:

日志文件
插件日志文件位置：C:\Users\Administrator\AppData\Local\Temp
日志文件名：

• acad_collab_plugin_userA.log - 用户A的日志
• acad_collab_plugin_userB.log - 用户B的日志
• 服务端日志在控制台输出

协作流程:

1. 用户A在AutoCAD中打开要协作的dwg文件（需要先保存）
2. 输入 COLLABSTART，输入用户名（如 “userA”）
3. 用户B在另一台机器（或另一AutoCAD实例）打开同一个文件名的dwg文件
4. 用户B也输入 COLLABSTART，输入用户名（如 “userB”）
5. 系统自动识别相同文件名并加入同一协作会话
6. 用户A绘制直线、圆等图形，用户B的AutoCAD中会自动同步显示

4.4 注意事项

1. 文件一致性: 协作前确保所有用户使用相同的基础dwg文件
2. 对象Handle: 修改操作（MOVE/ERASE/ROTATE/SCALE）依赖对象Handle，不同文件可能Handle不同
3. 冲突处理: 目前无自动冲突解决机制，建议用户分工协作不同区域
4. 网络要求: 服务端需要可被所有客户端访问
5. autocad出现弹窗“此图形中的一个或多个对象无法保存为指定格式。操作未完成，因此未创建任何文件。”：新建的图纸可以了
6. 当无法保存文件时：说明某个实例未完成操作。可以全选，将内容拷贝到新cad文件里试试保存。
7. 插件多个日志文件所在地：C:\Users\Administrator\AppData\Local\Temp

4.5 后续改进建议

• 支持更多AutoCAD命令（HATCH等）
• 添加操作撤销/重做支持
• 实现冲突检测和自动解决
• 添加用户光标位置实时显示
• 添加权限管理
• 实现文件自动合并功能
• 携带图层、颜色、线型、线型比例、（绝对）线宽1、（相对）线宽2等信息

autocad2024安装注意事项

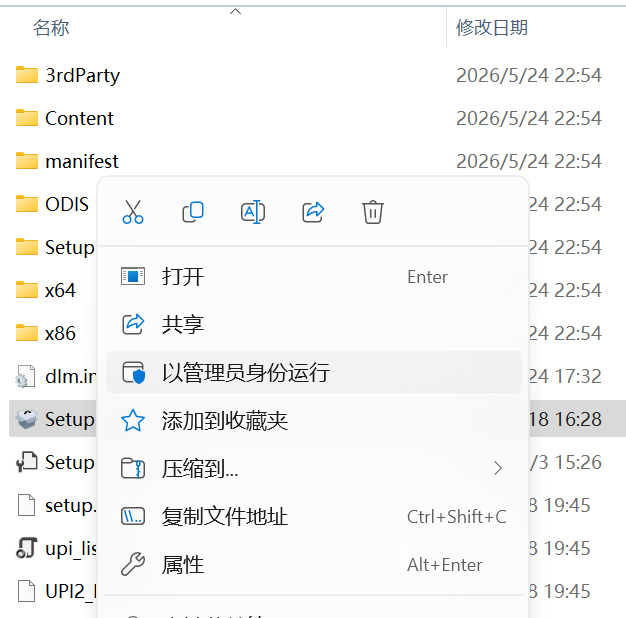

autocad2024安装到win11上必须鼠标右键单击setup.exe后弹框里选择以管理员身份运行

5. 技术栈

服务端

• 语言: Go 1.21+
• Web框架: Beego v2
• ORM: GORM
• 数据库: SQLite（可替换为MySQL/PostgreSQL）
• 实时通信: WebSocket (gorilla/websocket)

客户端

• 语言: C++ / .NET Framework 4.8
• 平台: AutoCAD .NET API
• WebSocket: WebSocketSharp
• JSON序列化: Newtonsoft.Json

配置说明

服务端配置 (server/conf/app.conf)

appname = autocad-collab
httpport = 8080
runmode = dev
db_type = sqlite3
db_path = ./data/collab.db

客户端配置

在 collab_config.json 中修改服务端地址：

{
    "server": {
        "host": "localhost",
        "port": 8081
    },
    "websocket": {
        "ping_interval_ms": 30000,
        "handshake_timeout_ms": 5000,
        "recv_buffer_size": 8192
    },
    "log": {
        "file_name": "acad_collab_plugin.log",
        "buffer_size": 4096
    }
}

数据模型

会话 (CollabSession)

• ID: 会话唯一标识
• FileName: 关联的AutoCAD文件名
• CreatedAt/UpdatedAt: 时间戳

命令 (Command)

• ID: 命令ID
• SessionID: 所属会话ID
• UserID: 操作用户ID
• CommandName: 命令名称（如LINE, CIRCLE）
• CommandData: 命令参数（JSON格式）
• Timestamp: 执行时间

消息协议

WebSocket消息格式（JSON）：

{
  "type": "command",
  "command": "LINE_COMMAND",
  "user": "userA",
  "data": {
    "entity_guid": "XXX-XXX-XXX",
    "entity_type": "AcDbLine",
    "start_point": {"X": 0, "Y": 0, "Z": 0},
    "end_point": {"X": 100, "Y": 100, "Z": 0},
    "properties": {
      "Layer": "0",
      "Color": 1,
      "Linetype": "ByLayer",
      "LinetypeScale": 1.0,
      "LineWeight": 100
    }
  }
}

GUID映射机制

系统使用GUID（全局唯一标识符）来关联不同用户AutoCAD中的实体：

用户A                           用户B
  |                               |
  v                               v
创建实体 → handle=2B1, guid=XXX → 创建实体 → handle=3C5, guid=XXX
  |                               |
  v                               v
修改实体 → 发送guid=XXX → 接收 → 通过guid查找 → handle=3C5
  |                               |
  v                               v
发送修改参数                      应用修改

日志文件

插件日志文件位置：C:\Users\Administrator\AppData\Local\Temp

日志文件名：

• acad_collab_plugin_userA.log - 用户A的日志
• acad_collab_plugin_userB.log - 用户B的日志
• 服务端日志在控制台输出

编译服务端

cd server
go run main.go

编译AutoCAD插件

前置条件:

• AutoCAD 2024 或更高版本（修改.csproj中的HintPath适配你的AutoCAD版本）
• .NET Framework 4.8 SDK
• Visual Studio 2022 或更高版本

编译步骤:

1. 安装 ObjectARX SDK 到 D:\Program Files\Autodesk\ObjectARX_for_AutoCAD_2024_Win_64bit_dlm
2. 打开 Visual Studio
3. 加载 autocad-plugin/AcadCmdIntercept/AcadCmdIntercept.sln
4. 选择 Release|x64 配置
5. 编译生成 ARX 文件

生成的文件:

• autocad-plugin/AcadCmdIntercept/bin/x64/Release/AcadCmdIntercept.arx
• autocad-plugin/AcadCmdIntercept/bin/x64/Release/collab_config.json（配置文件）

ObjectARX开发最佳实践

1. 事务管理：

   • 使用acdbTransactionManager->startTransaction()开始事务
   • 使用pTr->getObject()在事务中打开对象
   • 使用acdbTransactionManager->endTransaction()提交事务
   • 使用acdbTransactionManager->abortTransaction()回滚事务

2. 新对象创建：

   • 创建新对象后，先设置属性（包括GUID）
   • 使用appendAcDbEntity()添加到模型空间
   • 使用acdbTransactionManager->addNewlyCreatedDBRObject()管理对象所有权

3. XData设置：

   • 使用acutNewString()正确分配字符串内存
   • 使用acutNewRb()创建resbuf
   • 使用acutRelRb()释放resbuf
   • 不要直接使用wcscpy_s到resbuf的字符串字段

4. 属性同步：

   • 所有属性都要显式设置，不要跳过特殊值
   • 检查图层、线型是否存在后再设置
   • 使用正确的线宽枚举值

这个计划了很久，就像我那个go-mapus地图协作一样，自己觉得挺有意思的一些尝试，然后也就会路线出现不少同种类的实现方式，越多越好，很多人做才会更加趋熟。

最开始TRAE solo用C#写，花了2个晚上跑通了几个CAD绘图命令的协作同步，后面进入到编辑命令组开发时，说C#无法获取用户鼠标操作反馈……那我问它C++能否做到，它查询一番，说可以，然后为了减少开发量，就沿用C#调用C++的方案，因为舍不得已经编写和调试了的C#嘛，但是CAD要加载2个文件，我感觉麻烦，还是下决心直接全部改为C++来开发了。这个仅编译为ARX，添加到加载启动组里，效果也最好。
bilibili视频展示autocad2024协作平台开发
autocad2024协作之夹点拖动、阵列命令同步
